工业刀具：别只盯着价格，涂层里的门道能坑你半个月产能

昨天下午，车间里又崩刀了。操作工老李拎着崩了口的刀片过来，一脸无奈：‘这刀不行，切不动304不锈钢。’我拿过来一看，后刀面磨得锃亮，涂层早就没了，刃口还粘着铁屑。仔细再一看——等等，这断屑槽型……谁让你们选这个型号的？

老李挠头：‘采购说这个便宜。’便宜。又是便宜。我差点没背过气去。工业刀具这行，有时候真不是一分钱一分货，而是你贪的那点便宜，机器停两个小时就全赔回去了。说实话，我不反对控制成本，但你得知道哪里能省、哪里是命门。今天就聊聊涂层和基体那点事，不扯理论，全是车间里淌出来的经验。

涂层：几十微米的‘盔甲’，选错了等于裸奔

你把刀片放大看——基体是硬质合金，但真正扛活的是表面那层几微米到十几微米的薄膜。别小看这点厚度。没有它，刀具寿命直接打三折。常见涂层就那几种：TiN（金黄色）、TiCN（灰紫色）、AlTiN（紫黑色）、还有金刚石涂层（亮晶晶的）。每种都各自有脾气。

比如TiN，通用性不错，但耐热也就600°C。加工钢件还行，一碰到不锈钢、高温合金，立马软化——然后就是你看到的崩刃、月牙洼。再比如AlTiN，硬度高、抗氧化温度能到900°C，干不锈钢、钛合金是一把好手，但你别拿去切铝合金啊，那玩意儿会积屑瘤，涂层再牛也使不上劲。最绝的是金刚石涂层，加工石墨、陶瓷、铝基复合材料，那叫一个爽，寿命是硬质合金的几十倍。但——千万别碰铁金属，高温下金刚石和铁会反应，刀具直接报废。

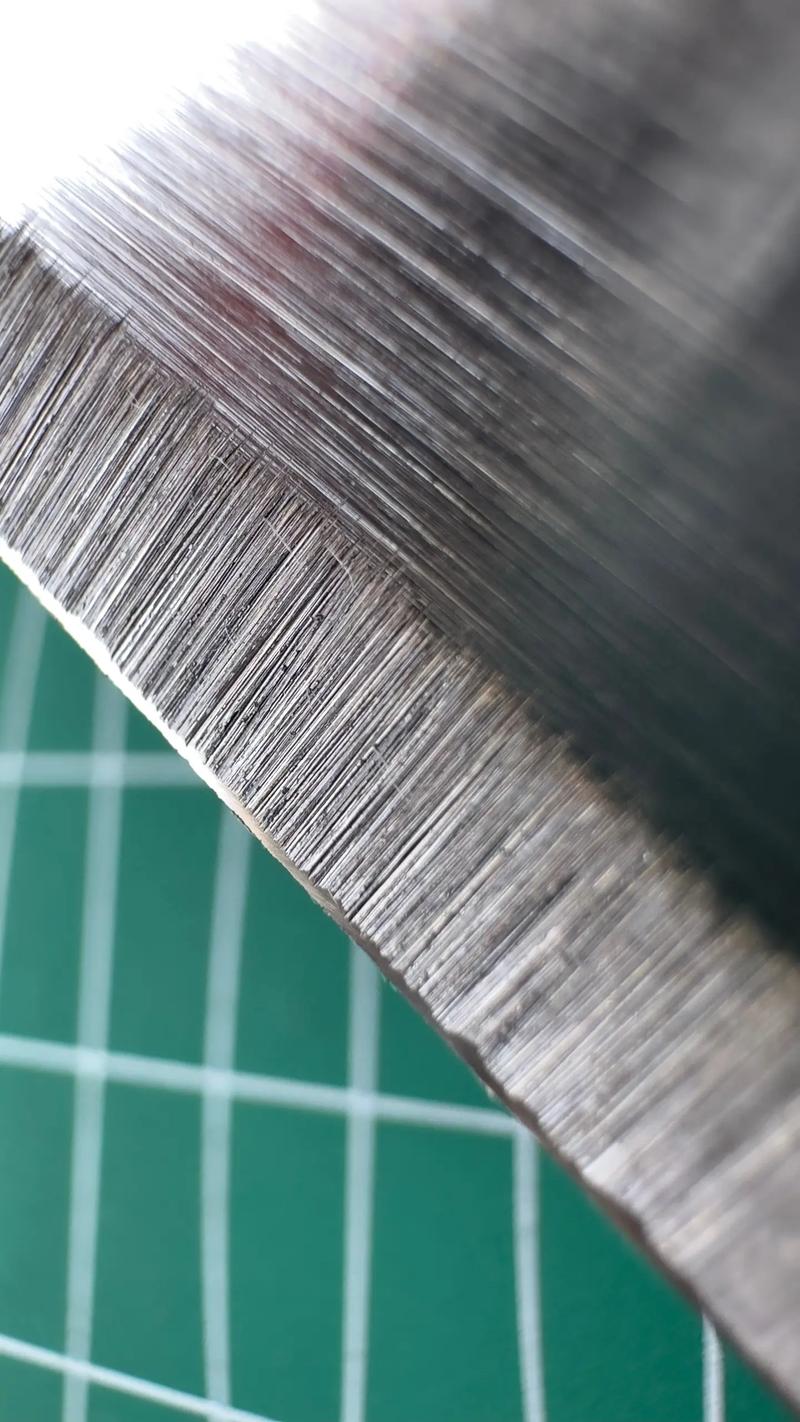

这里插一句，涂层工艺也分三六九等。物理气相沉积（PVD）出来的涂层表面光滑，适合高速、小进给；化学气相沉积（CVD）的涂层厚且耐磨，但表面粗糙，干重载粗加工是一绝。有些厂家跟你说‘我们这是纳米涂层’，你听听就好，关键看结合力和厚度均匀性。我见过某小厂的‘纳米’涂层，用白光照，一圈一圈的彩虹纹——这种不均匀的，上机一小时就剥落。

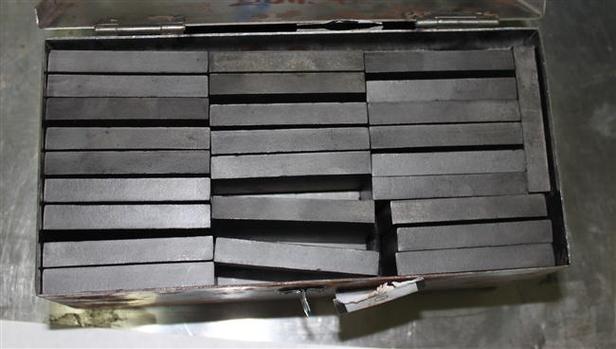

基体：硬质合金不只是碳化钨，钴含量藏猫腻

说完涂层，得说说下面的基体。硬质合金，主要成分碳化钨（WC）加粘结剂钴（Co）。钴多一点点，韧性好，适合断续切削；钴少一点，硬度高，耐磨，但脆——吃不了冲击。很多采购不懂，只看牌号：YG8、YT15……实际上，颗粒度更关键。超细晶粒（<0.5μm）的硬质合金，硬度和强度能同时提升，做微径铣刀、钻头特别好用。但价格翻番。

去年一个做模具的朋友抱怨，同样的刀片，同样的参数，就是切不出光洁度。我让他查刀片批次，结果发现供应商偷偷换了基体——颗粒粗了，刃口微崩，表面全是鱼鳞纹。你说这上哪说理去？❗

刀片断屑槽：你以为只是一条沟？

断屑槽——这玩意儿学问大了。直槽、斜槽、三维复杂槽型，完全左右切屑的流向和折断时机。加工韧性材料，比如不锈钢、低碳钢，断屑槽要大、要深，让切屑卷得紧，然后拦腰撞断。脆性材料，比如铸铁，槽可以浅，甚至无槽，靠切屑自断。可有些操作工不管，只要刀片不碎，就一种槽型通吃。结果呢？切不锈钢时，切屑缠工件上，把表面拉花；切铸铁时，槽型不对，刃口啃得一塌糊涂。

我这里有几个惨痛教训：某次加工42CrMo调质钢，切屑发蓝、缠绕，我让换成前角更大、槽型为螺线的刀片，立刻变短条状，电流都降了5%。还有一次，干铝合金薄壁件，用磨制锋利槽刀，断屑和排屑顺得不能再顺，但换个钝刀，薄壁件直接变形——热量导不出去啊！

切削液：不是浇上就够了，有些场合反而是祸害

好多人以为切削液就是冷却加润滑。错。在某些情况下，切削液是刀片杀手。比如高速切削，尤其是用AlTiN涂层时，切削区温度越高，涂层表面生成的氧化铝保护膜越致密——这时候你一浇切削液，热冲击直接让涂层龟裂。所以干切反而寿命长。但低速重载、攻丝、拉削，不用切削液那叫一个作死，摩擦系数大增，积屑瘤分分钟堆积。

有一个根深蒂固的误解：切削液浓度越高越好。我见过一个工厂，乳化液浓度调到了15%，结果工件生锈、刀具发黏。正确的浓度是5%~8%，防锈、冷却、润滑刚好平衡。❗

最后啰嗦一句：选工业刀具，别只比单价。你得算综合成本：寿命、换刀时间、废品率。一把刀贵50%，但能多做300个件，还不用总停机，你说哪个划算？很多时候，抱怨刀具不行，其实是你没让它干它该干的活。涂层、基体、槽型、参数——这些组合起来才是解决方案。下次再崩刃，先别骂采购，拿放大镜瞧瞧，那刀片是不是在告诉你点什么？💡
