选材的坑，往往在看不见的地方
很多人都觉得，冲压模具嘛，用Cr12MoV准没错。我当年也这么想，结果栽了大跟头。 08年给一家汽车配件厂做翼子板拉延模，图省事选了国产某品牌的Cr12，觉得硬度够就行。试模时还行，量产不到两千件，凹模圆角处就开始出现龟裂。用放大镜一看，碳化物偏析严重得跟地图似的——这材料根本就没锻造好。后来全换了进口的DC53，虽然单价贵了30%，但寿命至少翻了两番。所以说，关键受力件别光看材质牌号，夹杂物等级、碳化物分布这些金相指标才是命门。
还有一点挺反直觉：硬度不是越高越好。58-62HRC是个常见范围，但如果你在冲厚板或者有剧烈冲击，硬度做到62以上反而脆。有次给一家五金厂修模，冲头老是从台阶根部断，他们自己把硬度淬到了64，说是要更耐磨。我让回火降低到58，立马不崩了。有时候你以为的‘硬’其实是‘脆’。
设计里的魔鬼，躲在不起眼的圆角里
说到这个我真是……无数个深夜对着图纸薅头发。很多人习惯把圆角尽可能做小，觉得这样工件棱线清晰。可他们忘了，模具上的每一个尖角都是应力集中的爆炸点。 特别是冷冲模，裂纹往往从那里开始蔓延。我现在给自己定了个死规矩：非工作部位的过渡圆角绝对不小于R0.5，哪怕加工麻烦些。

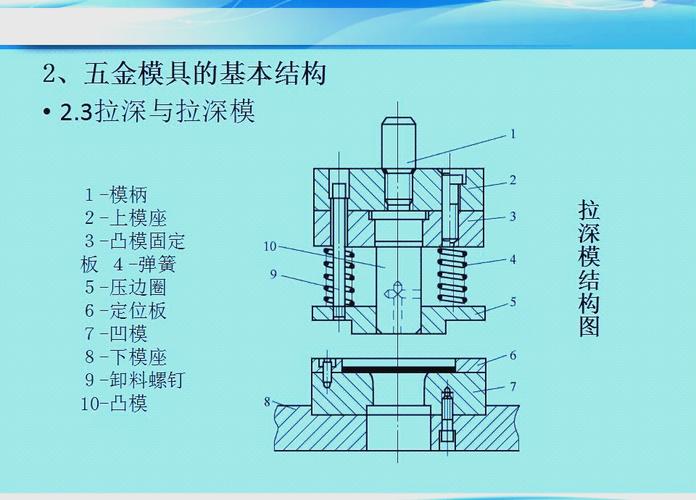

再说说间隙。这个老生常谈对吧？可还是有人栽。单边冲裁间隙取板厚的5%-8%是教科书说法，实际呢？你冲不锈钢和冲软铝能一样吗？上周帮一个徒弟看图纸，他设计了一套冲1mm 304不锈钢的落料模，间隙按0.05mm单边取，结果毛刺大得吓人。我让他把间隙放大到0.08mm，同时凸模做个小圆角，立马解决问题。别迷信标准，材料越硬、强度越高，间隙就得相应放大。 不信你试试冲硬质合金，间隙取小了直接爆模。
现在我画模具有个习惯：一定会做FMEA分析。 虽然费时间，但能提前揪出可能失效的点。比如侧向力大的工位，滑块压板不做定位迟早跑偏；弹簧力算不对，上模回不了位就等着撞刀吧。
维修现场的血泪史：保养不是做样子
说实话，很多厂子的模具保养就是拿气枪吹吹，再喷点防锈油——这叫保养？这叫心理安慰。真正要命的是刃口磨损的监测和记录。 我在一家日企学到一个做法：每次下线后用硅胶拓印刃口，然后放大30倍测量磨损量，建数据库跟踪趋势。这样能预测什么时候该修模，而不是等冲出来废品了再停机。
还有个常见病：导柱导套拉伤。一旦导柱有划痕，精度就废了。可操作工才不管，黄油、机油瞎混着加，甚至用石墨润滑剂——那玩意儿对铜合金衬套简直是毒药！我现在强制要求每个班次检查导柱油膜，用专用的精密模具润滑脂，贵是贵了点，但至少不会出现‘大头套小头’，一合模就啃导轨。
问：模具突发崩刃，现场怎么快速判断原因？ 答：先别急着换备件。拿个手提放大镜看断口形貌。如果是贝壳纹状，十有八九是疲劳断裂，说明寿命到了；如果断口平整，可能有原始裂纹；要是边缘有挤压痕迹，那就是啃模或间隙异常。再检查下冲压材料厚度，我见过最离谱的是操作工把1.5的料搞成1.0，间隙瞬间增大，刃口单边受力直接崩了。 问：拉伸件老是侧壁起皱，除了调压边力，还有啥招？ 答：起皱的本质是材料压缩失稳。很多人只会死命加压边力，结果压边圈印子都压到产品上了还皱。你可以试试在压边面上做阶梯拉深筋，或者局部涂润滑油减少摩擦——对，不是增摩，是减摩，让材料流动更均匀。还有一个偏方：把凹模圆角适当加大，特别是拐角处，减小材料进入的阻力。别问我怎么知道的，这是给一个水槽厂擦屁股擦出来的经验……智能化来了，冲压模具也不能免俗

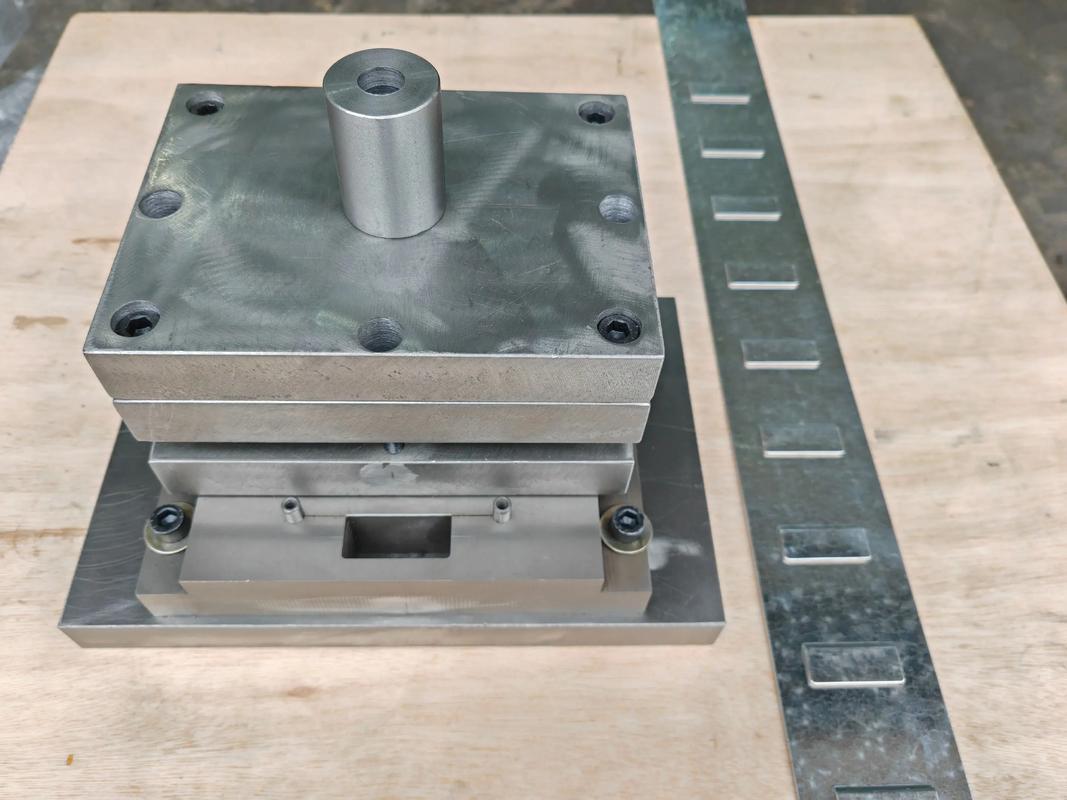

这两年跟很多自动化公司打交道，发现大家都在推模具状态监测系统。在凸模、凹模上贴应变片，导柱上装位移传感器，实时采集力-行程曲线。听起来高大上，但确实能救命。 有次一个客户没上系统，模具里面一个螺栓松了没察觉，结果打坏了一套十几万的模架。现在我们在关键模具上都装了微型振动传感器，一旦曲线异常波动马上报警停机。成本增加不到5%，但能避免一次大的撞模事故就赚回来了。
不过话又说回来，传感器不是万能的。你得看懂数据，还得有人去维护。有些小厂连台像样的冲床都没有，上这些就是摆设。所以量力而行吧，先把基础的寿命管理和日常点检做好，再考虑智能化升级。
最后唠叨一句：模具这行，真是细节堆出来的。别指望有什么捷径，多去现场听听冲压的声音，那‘咔嗒咔嗒’声里藏着一切秘密。
