2026-07-15 23:00:36 作者：网编
分类：文章
十几年前刚入行那会儿，师傅递给我一把钻头，让我去给模具打个底孔——我当时心想，不就打个孔嘛，有啥难的？结果上去没转两分钟，钻头烧了，孔偏了，工件差点报废。师傅骂骂咧咧过来，看了一眼说：“你连钻头都没整明白，也敢上手？” 说实话，钻头这玩意儿，看着简单，门道太多了。直到现在，我见过太多人，包括一些干了好几年机加的老师傅，选钻头还是只看材质和价格，最后要么孔打不正，要么钻头寿命断崖式下跌。今天咱不整虚的，就聊聊钻头选型里最常踩的坑。
材质：高速钢还是硬质合金？
市面上的钻头，基体材料基本就两大阵营：高速钢和硬质合金。高速钢韧性好，便宜，但红硬性差——温度一高就软。硬质合金硬度高、耐热，但脆。这话说得轻巧，可实际用起来，选择哪个根本不是非黑即白。我见过有人用硬质合金钻头钻普通A3钢，结果钻不了几个孔就崩刃，换回高速钢反而更耐用。为啥？因为机床刚性差、装夹不稳，振动一大，硬质合金直接就给你崩口。
但你要加工淬火钢、铸铁或者不锈钢，硬质合金又几乎是唯一选择。尤其是含钴的高速钢钻头，在加工钛合金这些难啃的骨头时，也能顶一会儿。不过现在的硬质合金钻头，细化晶粒、加粘合剂，把韧性提上来不少，有些品牌的超细颗粒硬质合金钻头，已经能够承受一定程度的断续切削了——但这不意味着你可以随便造。刀尖上的事，从来都是细微之处见真章。

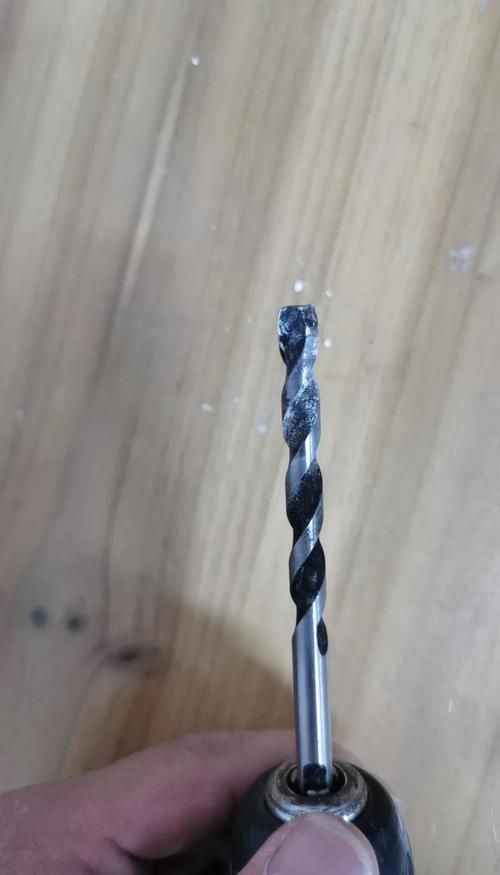

硬质合金钻头刃口磨损微观照片
问：为什么我的硬质合金钻头，钻不锈钢时寿命特别短，还容易崩刃？
答：不锈钢加工硬化倾向大，而且导热差，切削热集中在刃口。很多人的参数给得不对，比如线速度太高，或者进给太小，导致刀刃一直在工件表面刮擦，而不是切开。这样发热剧烈，刀刃迅速疲劳，涂层一失效，基体立马崩口。还有，冷却液没对着孔里冲，或者干脆干切，热量排不出去，钻头就红了。建议你把线速度降到高速钢的1.5倍左右，加大进给，让刀刃“咬”进金属里，同时确保冷却压力足够冲断切屑。如果再不行，换TiAlN涂层的试试。
涂层：那层金色的东西真不是装饰
很多人拿到一支金灿灿的钻头，以为那层金黄色的是镀金——其实那是TiN，氮化钛。TiN涂层能提高表面硬度，减小摩擦，防粘连，对付普通钢件、铸铁还行。但一旦温度超过500℃，它的抗氧化性能就开始走下坡路。后来出了TiAlN，铝加进去，高温下生成氧化铝膜，隔热又耐磨，特别适合干切削或半干切削。再往上，还有TiCN、AlCrN，甚至金刚石涂层。每一种涂层都不是万能的。比如，加工铝合金，你千万别用含铝的TiAlN涂层钻头，因为铝铝亲和，切屑会死死粘在刃口上，一会儿工夫就积屑瘤了。这时候用无涂层的抛光硬质合金钻头或者类金刚石涂层才是正解。

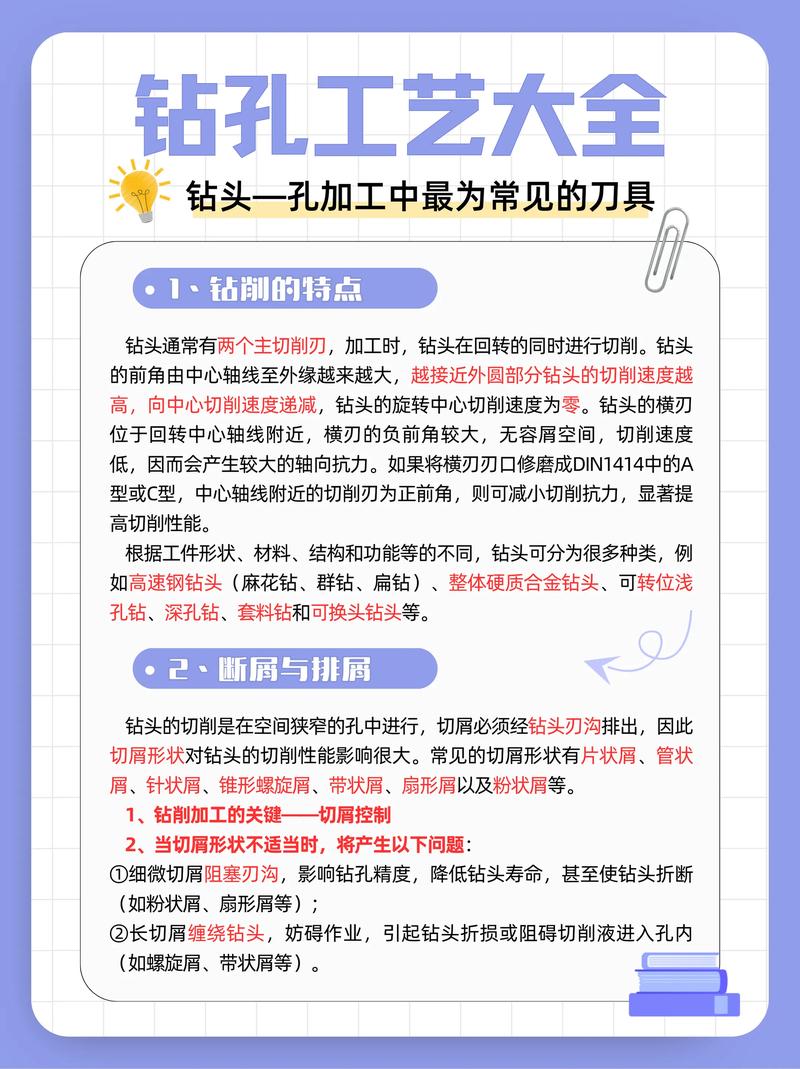

不同涂层钻头切削不锈钢时积屑瘤对比
这让我想起一个事：有个哥们儿，花大价钱买了一支进口TiAlN涂层钻头钻铝，结果钻头直接糊成一根“铝棒”，他气得差点去投诉厂家。后来我一问，果然选错了涂层。这事怪我，没早提醒他。所以啊，涂层不是看颜色酷不酷，是看你要对付什么材料。
问：干切削到底要不要涂层？我试过无涂层硬质合金干钻，钻头直接烧红了。
答：干切削必须涂层，而且得是耐高温的涂层，比如TiAlN或者AlCrN。无涂层的硬质合金在高温下会迅速氧化、扩散磨损，那种红热状态，基体几分钟就完蛋。但是如果你的工况是湿切削，切削液供给充分，用TiN可能更经济，摩擦系数更低。不过，湿切削也有问题：当切削液冲到滚烫的刃口上，涂层要承受急剧的热冲击，如果涂层结合力不好，直接就会剥落。所以，有些品牌的涂层，比如用PVD工艺做得好的，抗热震性就好很多。
实战选型，别被参数表骗了
实战选型，别被参数表骗了
工具样本上的切削参数，那是实验室数据，用的机床价值几百万，刚性完美，冷却充沛。你手里的那台老爷机，主轴晃得跟筛糠似的，你敢用那个参数？直接崩刃没商量。真实选钻头，你得考虑这几点：
– 机床刚性：老机床就别上整硬合金钻头了，先用高速钢或者焊接硬质合金的顶住。
– 冷却条件：切削液进得去吗？深孔钻削，内冷不达标，再好的钻头也白搭。
– 切屑形状：好的钻头，切屑出来是蜷曲的、折断的，如果你的切屑是一长条或者粉末状，说明参数或钻头几何角度不对。卷屑槽、断屑台的设计，那都是真功夫。
– 被加工材料：不锈钢、高温合金、钛合金、复合材料……每一个都是磨人的小妖精，需要专门的钻型。
说实话，我觉得现在有些国产钻头做得真不错，尤其是在特定材料上，寿命不比进口的差，价格还便宜不少。但有些小厂的货，涂层就拿了个颜色，用两下就露馅，这种便宜贪不得。钻头这东西，有时候真的是“一分钱一分货”，但如果你不懂搭配，花大钱买的也照样废。
最后想说的是，别把钻头当消耗品，虽然它确实是消耗品。你多了解它一点，它就多给你干点活。下回钻头再出问题，别急着骂采购或者骂机床，先看看你选对钻头没？孔打不好，多半是钻头的委屈，而不是机床的无奈。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钻头选型实战：别再被材质和涂层忽悠了
文章链接：https://www.zystgy.cn/a/54996
