说实话，我第一次接触化学镀，是在一个做液压阀体的厂里。那会儿他们刚上了一套产线，给阀芯镀镍磷。出来的件儿，哑光的，摸上去特别滑溜，关键是——复杂凹槽里面镀层厚度居然一样！电镀可做不到这效果。当时我就知道，这工艺有它绝对不可替代的地方。
化学镀到底怎么个化学法？
简单说，就是没有外接电源，靠镀液中的还原剂把金属离子还原成金属，沉积在零件表面。最常用的是化学镀镍，用的是次磷酸钠做还原剂。反应会放出氢气，所以槽液边上总能看到小气泡。不像电镀那样依赖电流分布，化学镀覆盖能力一流。哪怕零件形状再奇葩，只要溶液能接触到，就能镀上。这一点对做模具、管件、深孔件的来说，简直是救命稻草。
不过——别以为扔进去就不用管了。镀液的稳定性是个大问题。稍不注意，整槽液分解，黑渣子飘得比心情还乱。那损失…唉。
工业圈儿里，都拿它干啥？

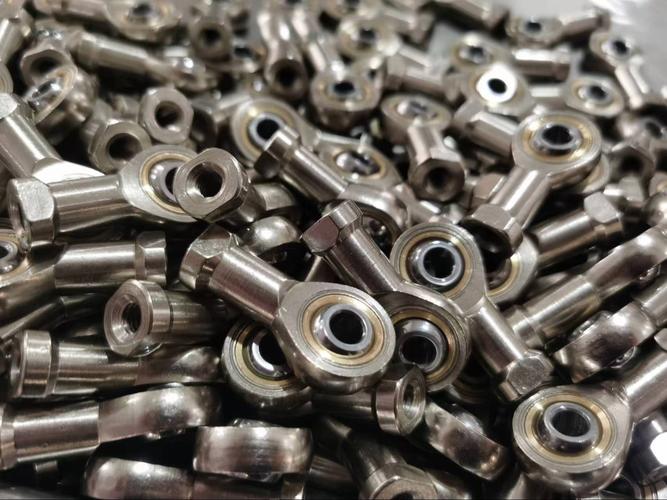

多了去了。但闹心的是，好多老板只知道化学镀镍防腐，不知道它还能干别的。比如化学镀镍磷合金，热处理后硬度能到HV1000以上，某些场合直接替代硬铬。还有化学镀铜，在PCB制造里做孔金属化，少了它线路板根本做不出来。汽车零部件、石油设备、纺织机械——到处都有它。当然，电子行业喜欢它的可焊性，微波器件用它做镀层防扩散。
问：化学镀和电镀到底差在哪儿？为啥有时候非用化学镀不可？答：最核心就两点：分散能力和厚度均匀性。电镀受电流密度分布影响，尖角处镀得厚，凹处镀得薄，甚至镀不上。化学镀则完全不受几何形状限制。你试想一个内孔直径只有两毫米，深五十毫米的细长管，电镀怎么弄？挂个辅助阳极都够呛。化学镀液灌进去就行。另外，化学镀层往往更致密，孔隙率低，耐蚀性更好。但缺点是沉积速度慢，成本高。所以一般是有深孔、盲孔、复杂形状，或者要求超高耐蚀性的时候，才咬牙上化学镀。对了，还有些非金属表面，比如塑料，电镀前得化学镀打底层，这又是另一个故事了。
提到结合力，很多人担心化学镀层会不会一碰就掉。其实…工艺控制好了，结合力不差。前处理是关键——除油、酸洗、活化，一步不到位，等着起泡吧。尤其是铝件，前处理稍微偷懒，镀完了拿锤子一敲，噼里啪啦掉皮。我们曾经给一个军工件镀镍，要求结合力测试弯折90度不剥离，那配方调得，啧啧，那段时间头发都白了。
工艺上那些要命的坑
说实话，化学镀这个活儿，看起来门槛不高，弄个槽子配点药水就行。但真要做好，里面的门道深得很。镀液温度错两度，镀速就变；pH值飘一点，镀层含磷量就不同；装载量不合理，镀液分解给你看。还有过滤，必须连续过滤，颗粒物是镀液分解的催化剂。建浴要用纯水，不然钙镁离子加速镀液报废。
槽体材料也有讲究。不锈钢？不行。得用聚丙烯或特氟龙内衬，不然槽体本身会催化镀液分解。加热管更是，必须用聚四氟乙烯材质，谁用不锈钢谁哭。我亲眼见过一个厂，图便宜买了根劣质加热管，不到三天，管上长满了黑色镍渣，全槽废了。
废液处理更是个麻烦。化学镀镍废液含磷、镍、有机物，环保查得严。现在有在线回收技术，但成本高。小厂只能偷偷倒？那是找死。
问：镀层厚度一般做多厚？能镀多快？答：常见厚度5到50微米。防腐蚀一般20-25微米就够了，耐磨用途可能要到50微米以上。沉积速度一般在10-20微米/小时，比电镀慢多了。所以要想镀得厚，时间得算好。有个小窍门：可以在达到一定厚度后，把零件取出来，抛光一下，再继续镀，这样能改善表面粗糙度。但小心别弄脏表面。
化学镀发展到现在，合金镀层越来越多，镍磷、镍硼、镍钴磷…各有各的用途。还有复合化学镀，加PTFE做自润滑，加碳化硅做耐磨。都是好东西，但成本也让人肝颤。
好了，不码了。化学镀这玩意儿，懂的人自然懂，不懂的…说再多也没用。具体问题具体分析吧，工艺方案可不敢乱推荐。
