涡流检测到底是个啥？
说实话，第一次接触涡流检测时，我差点以为这是个玄学——把线圈往金属表面一放，屏幕上滋滋啦啦出波形，然后告诉我这零件里面有裂纹？你逗我呢？后来——在报废了一打样件、熬了三个通宵之后——我不得不承认，这东西不但科学，而且精妙得让人想跪。没错，这就是涡流检测（Eddy Current Testing, ECT），一种基于电磁感应原理的无损探伤技术。别看它原理简单，用起来处处是坑。
基本原理其实不复杂：交变电流通过线圈产生磁场，靠近导电材料就会感应出涡电流，涡电流又反作用于线圈阻抗。材料缺陷、电导率变化、厚度差异，统统都会让这个阻抗变化。但千万别被简单的原理骗了，实战中影响因素多得让人头秃——提离效应、边缘效应、趋肤效应…随便一个都能让你的信号飘到姥姥家。而且不同材料的电磁特性千差万别，钛合金和铝合金的检测参数完全是两个世界。
涡流检测的痛，只有经历过才懂

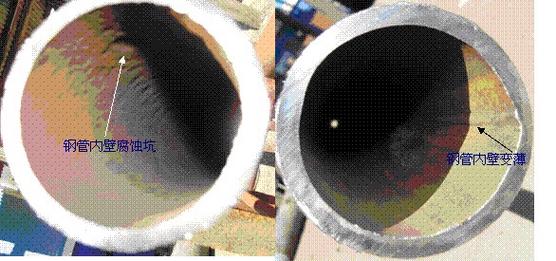

记得有一次，为了检测一批钛合金管材的微小裂纹，我们像模像样地校准了标准试块，信心满满上机。结果呢？信号乱七八糟，根本分不清是裂纹还是表面粗糙度变化。后来才发现，提离波动是罪魁祸首。说白了就是探头和工件之间的距离不稳定，哪怕零点几毫米，阻抗就变了。解决办法？硬支撑探头或使用差分线圈，但差分线圈又可能漏掉长条状缺陷… 纠结吧！
还有一次，在飞机发动机叶片涡流检测现场，操作员号称“老手”，扫查速度飞快，波形跳得像心电图，还得意跟我说效率高。我一看，探头提离像坐过山车。正确做法是平稳匀速移动，最好带编码器记录位置，否则别说定量分析，连定位都难。这些操作恶习，不改真要命。
问：涡流检测对表面处理要求苛刻吗？ 答：何止苛刻，简直是挑剔！油漆、涂层、氧化皮这些非导电覆盖层还好说，涡流能穿透，但厚度必须均匀。如果覆盖层厚度变化，那就会叠加到缺陷信号上，直接导致误判。所以现场最好打磨掉覆盖层，或者至少保证检测区域厚度一致。另外，表面粗糙度也别小看，Ra大于6.3μm，信号噪声就上来了。我们吃过这个亏——花了一晚上冤枉时间找裂纹，最后发现是工件加工刀纹太深… 血泪教训啊！仪器选择和参数调试：一个老司机的忠告

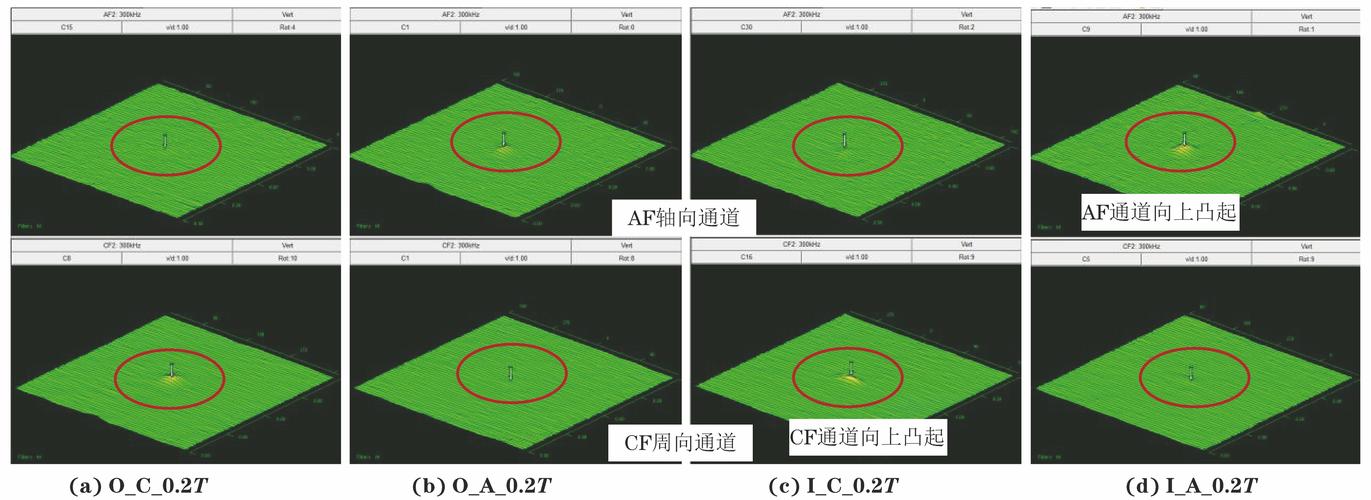

市面上的涡流探伤仪，从几万到几十万都有。别以为贵的就好用。对于常规碳钢焊缝检测，一台具备双通道差分和绝对模式的仪器足够了，频率范围1kHz~2MHz基本覆盖大多数渗透深度。但如果你要检测航空铝合金多层结构腐蚀，那就得上多频涡流仪，能分离深度信息。我至今记得第一次用多频仪器，那叫一个爽——不同频率的信号能判断缺陷埋深，再也不用瞎猜了。
调试参数更是门手艺。频率选择直接决定检测深度和灵敏度。频率高了，趋肤效应显著，能量集中在表面，适合检测浅表微小裂纹；频率低了，渗透深但灵敏度下降。我的经验是：先估算一下缺陷可能深度，取标准渗透深度公式δ≈1/√(πfμσ) 反推频率，但千万别死套公式，因为材料电导率μ和磁导率σ你永远测不准——特别是经过热处理之后的。所以，一定得在对比试块上多试几次。还有相位角旋转、增益调整、滤波设置… 一环扣一环，调不好立马怀疑人生。
问：涡流检测能替代磁粉检测吗？ 答：这个问题问的人特别多。简答说：部分可以，但不完全。涡流对表面和近表面缺陷敏感，速度快，无需耦合剂，还能非接触检测，这是磁粉比不了的。但涡流对非常浅表的划伤、折叠有时不如磁粉直观，因为信号容易和边缘效应混淆。另外，涡流检测是间接判断，依赖操作者经验解读波形，而磁粉检测直接显示缺陷形态，对复杂形状更友好。我的建议？重要承压件还是用磁粉做最终确认，涡流可以做快速初筛。两者不是替代关系，是互补。那些打死也改不掉的操作恶习
再说几个我亲眼见的坑：一哥们检测铝管时，拿探头蹭蹭蹭快速扫，波形跳得跟心电图似的，还得意跟我说效率高。我检查后发现，探头提离波动大到离谱——正确做法是平稳匀速移动，必要时用编码器。另一个常见恶习：不看相位就直接判伤。涡流信号是复数，有幅度和相位两个维度，很多缺陷信号幅度小但相位特征明显，如果只盯着幅度，漏检没商量。最后，校准！校准！校准！重要的事情说三遍。每次检测前，必须用与被检材料相同的标准试块进行校准，否则所有结果都是耍流氓。
涡流检测就是这样，入门简单，精通极难。它像一门艺术，需要手感、眼力和耐心。但一旦你掌握了它，会发现它能看透金属的“内心”，那种成就感，嗯，谁干谁知道。别怕踩坑，坑踩多了，你也就成了老师傅。
