干了十五年电气设计，最烦那些只会照搬规范、不去现场的书呆子。上个月去一个工厂，设备一启动，变频器就跳故障，查了半天——接地线居然接到一根生锈的水管上！真的，气得我想骂人。电气设计，接地是根基。根基不牢，轻则信号乱跳，重则机毁人亡，不是吓唬你。
接地系统设计，在电气设计里占比不大，但绝对是核心。许多人画电气图纸时，随便拉根线标个“PE”就完事儿。错！大错特错。
一、接地不是随便接根线
咱们先理清一个概念：什么是接地？简单说，把设备的某一部分与大地做电气连接。但“大地”是什么？不是随便插根钢筋就行的。土壤电阻率、接地极形状、埋深，全是学问。我见过最夸张的，一个厂区的配电系统，设计说接地电阻≤4Ω，结果施工队埋了根一米长的角钢，测出来二十几欧——还说“反正土是湿的”。天呐。
电气接地系统设计示意图
根据IEC 60364和国标，接地类型分好几种：工作接地、保护接地、防雷接地、屏蔽接地… 每种有每种的要求。我列个表：
– ✅ 工作接地：保证电力系统正常运行，如变压器中性点接地。
– ✅ 保护接地：保护人身安全，设备外壳接PE。
– ✅ 防雷接地：引雷入地，必须有独立的接地装置，且与其他保持安全距离。
– ✅ 信号接地：给电子设备一个参考零电位，模拟地、数字地要区分。
很多电气设计新手会问：工作接地和保护接地能不能共用？ 这就是下一个QA要说的。
问：工作接地和保护接地能不能共用接地极？
答：能，但必须满足条件。在TN-S系统中，变压器中性点直接接地，接出来N和PE分开。你可以在变压器处共用接地极，但之后全线PE和N必须绝缘。然而，有些场合严禁共用，比如易燃易爆环境，保护接地和防雷接地都必须独立，且间距要够。千万别想当然，多看GB 50169。
二、设计图纸上容易忽略——等电位连接
等电位连接，听着玄乎，其实就是把建筑物内所有金属物体连在一起，消除电位差。但电气图纸上怎么画？就标个“LEB” (局部等电位端子箱)？远远不够。
我遇到过一个案例：医疗设备机房，IT系统，用了隔离变压器。结果手术床和设备金属外壳之间有打火现象。检查发现，等电位连接只做了卫生间，没做设备间！金属导轨、吊塔、检修窗，统统没接到等电位排。这就是设计的疏忽。

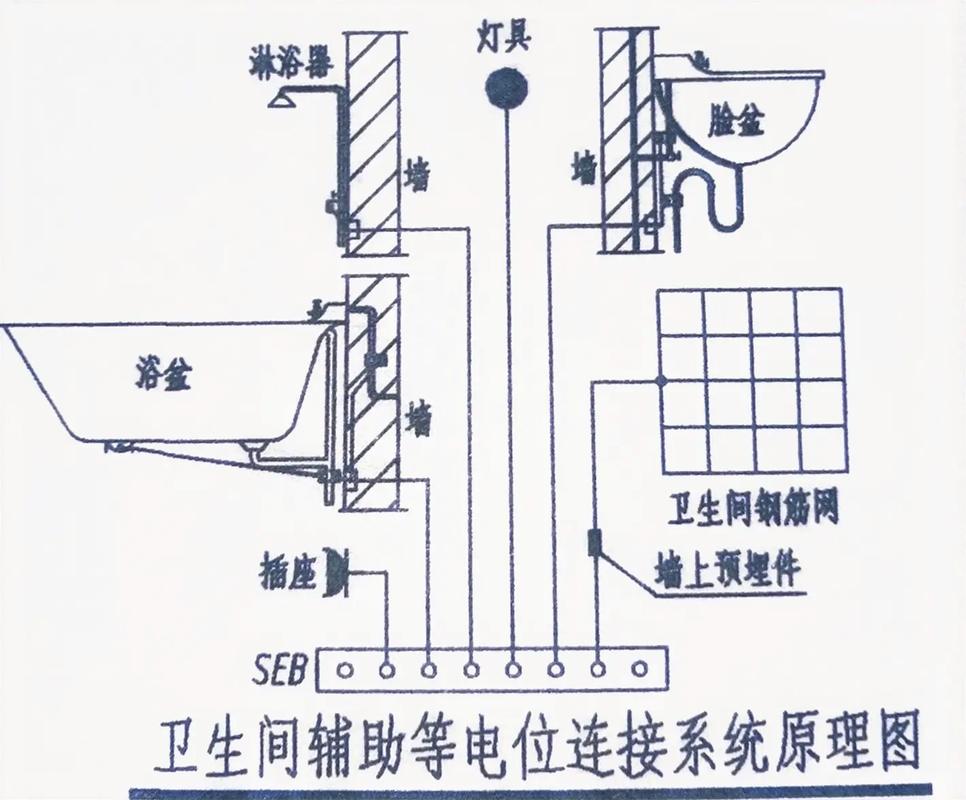

等电位连接典型设计图
所以，设计时要明确哪些部件必须纳入等电位连接。别偷懒，列个清单：外壳、管道、桥架、钢筋… 特别是继电保护装置和PLC控制柜，等电位不好，差模干扰干死人。
问：在自动化产线中，变频器的PE怎么接才不干扰PLC？
答：这是老大难问题。变频器高频漏电流大，PE线既要满足故障电流泄放，还要减少对控制回路的影响。建议：变频器到电机电缆必须用屏蔽电缆，且屏蔽层双端接地（但有些场合单端，看频率）。变频器柜内，把PE排分成两个：一个用于电源侧，一个用于负载侧，最后汇到总接地排。PLC等敏感设备，信号接地单独走，与动力地严格分开。别图省事拧在一起。
三、那些年我踩过的坑：电磁兼容与接地
三、那些年我踩过的坑：电磁兼容与接地
一说电磁兼容（EMC），很多机械设计师头大。但接地设计是解决EMC最省钱的办法。真的，比滤波器便宜多了。
有次做个龙门铣床，伺服驱动器一使能，旁边的编码器读数就跳。屏蔽线换了，磁环加了，没用。最后发现，整个床身作为接地体，但床身表面涂了厚厚的防锈漆！驱动器和电机之间的高频电流没处泄放，顺着电缆串到编码器。用锉刀把电机法兰和床身接触处磨出金属光泽，问题解决。就这么简单？对，就这么简单。
所以，电气设计时，高频接地不能只看导电通路，要考虑接触面、搭接长度、电感。高频电流走表面，用铜编织带比圆导线好。💡
再强调一点：短路保护和接地密切相关。接地电阻过大，故障电流小，断路器不跳，设备外壳可能带危险电压。计算接地电阻时，要按最不利情况（干燥季节）取值。我设计时，留1.5倍裕量。
现在很多电气设计软件如EPLAN，能自动生成接地网，但你得输入正确的参数。软件是工具，脑子才是关键。一次一个同事用默认树值，没改土壤条件，结果全错。
四、设计之外的功夫
电气设计不止画图，要去现场。我要求每个设计人员至少跟一个项目安装调试。只有亲眼见过乱接的地线盘成圈，才知道图纸标注“整齐排列”多么无力。
还有，跟施工队沟通。设计交底时，把接地重点用红笔圈出来，吼三遍：接地极深度、连接方式、防腐处理！不然他们会把焊点埋在土里不刷沥青漆。
不多说了，马上要去工地，处理一个UPS的N线接地问题。接地这玩意儿，一辈子学不完。
最后丢句话：搞接地的，要像对待初恋一样细心。否则，后果自负。
