搞机械设计这行，最怕的是什么？不是灵感枯竭，而是零件明明设计得漂漂亮亮，一到装配就卡壳。说实话，公差这东西，真能让你半夜惊醒。图纸上标着±0.05mm，你以为是严谨，结果加工出来就是塞不进去，你懊恼不？
上周我经历了一个教训——一个轴孔配合，选了H7/g6，理论上是间隙配合，结果装配线上工人敲得满头大汗。我检查图纸，发现我忘了考虑形位公差和表面粗糙度的叠加。唉，这种低级错误，偏偏就栽了。
很多人觉得公差标注不就是翻手册嘛，查个标准就完事。但现实是，手册只是起点。你得考虑加工方法、测量基准、甚至物流途中的温度变化。有一次我设计的铝件，夏天装配没问题，冬天客户投诉松动，因为热胀冷缩超出预期。这上哪说理去？
说到热变形，还有一个坑。我设计过一个长轴，两端轴承支撑，热机后伸长，一端轴承被顶住，寿命骤降。后来加了波纹弹簧预载，才解决。设计时就要算轴向游隙补偿，参考温升和线膨胀系数。不重视热效应？迟早要吃大亏。

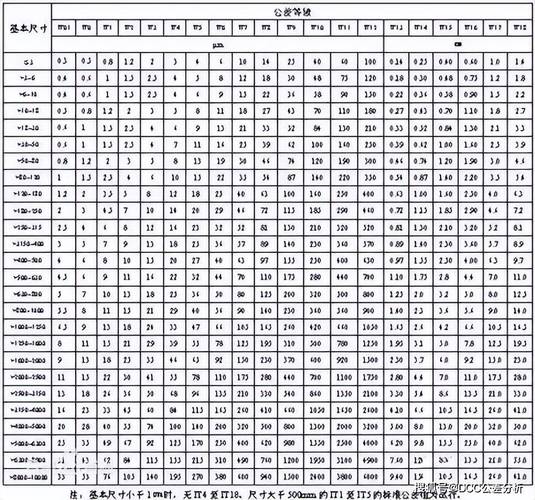

问：设计时怎么快速选公差等级？

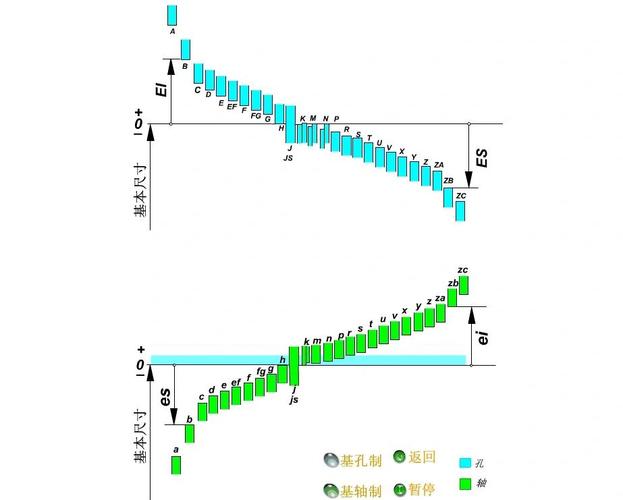

答：别偷懒直接照搬。先明确配合性质——间隙、过渡还是过盈？然后根据相对运动、定位精度、拆装频率来定。举个实例：精密定位销孔，我通常用H7/h6；若需要频繁拆装，降到H7/g6。但务必校核孔距公差，这才是暗坑。很多人只标单个孔公差，结果两个销对角线误差直接超差，装配时歪斜。
我一般会画个公差环图，直观检查是否干涉。这个图不复杂，但能救命。
还有，别迷信“一次搞定”。💡 试试极限公差分析法结合统计公差，尤其是大批量生产时。你按最坏情况设计，成本飙升，老板不干；用统计公差，得确保过程能力满足要求。不然就是赌博。

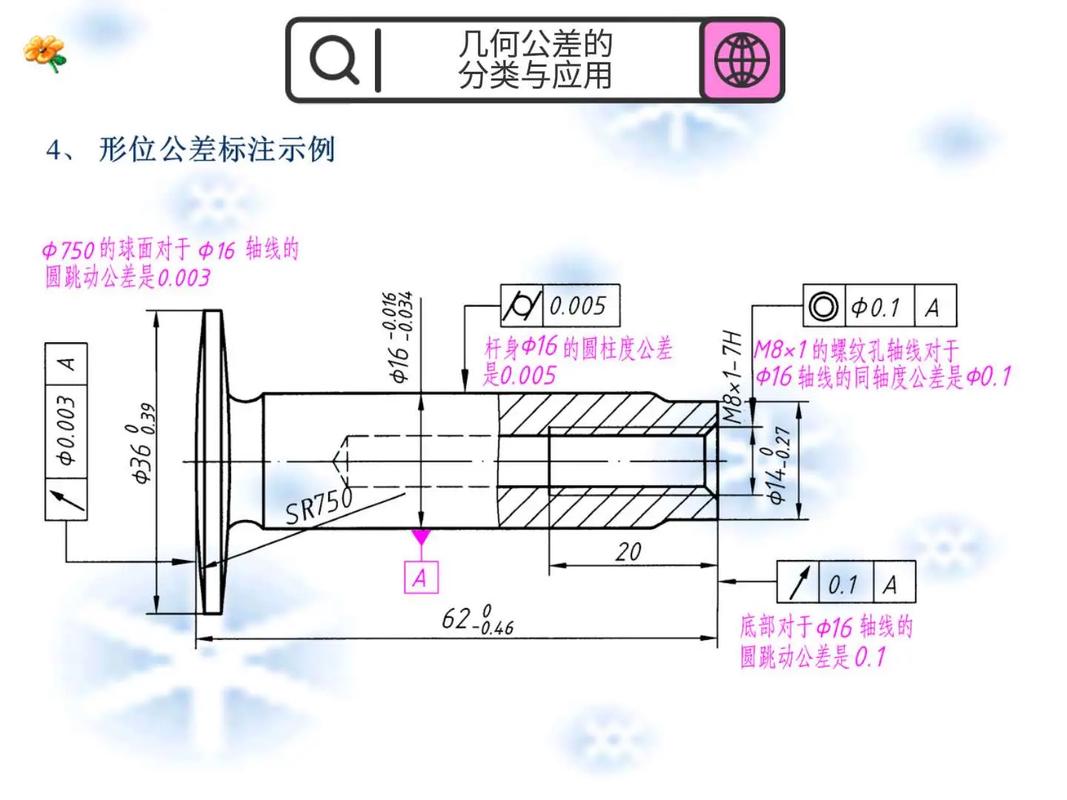

问：何时应该用几何公差代替尺寸公差？
答：当你发现设计意图表达不清时。比如一块板的平面度，如果用尺寸公差控制，其实是通过厚度公差间接限制，那会浪费太多精度。直接标注平面度，省成本也更明确。✅ 但记住：几何公差框格不能孤立存在，得参考正确的基准，否则测量那边会骂人。
有一次我标了个位置度0.05mm，没标基准，质检拿着三坐标测了半天，问我对哪儿？我尴尬地发现，基准面本身加工就不平。从那以后，我每次先定义基准体系，用平面、轴、孔序列明确约束。
问：如何验证公差设计的合理性？
答：除了计算，我更相信功能夹具试装。做首件时，用模拟装配夹具检验关键尺寸，有时还会故意做极限样件——最大实体和最小实体尺寸，看装配效果。这比单纯读报告有用。数字可能会骗人，但实物的手感不会。而且，车间里的师傅一眼就能看出问题，多和他们聊聊，比盯着屏幕强。
公差设计不是附加工作，它是设计本身。图纸上每一个数字都代表一次妥协：理想功能和现实工艺的妥协。你得懂工艺，不然你标0.001mm，车间直接拒收。❗还记得刚入行时，一个老钳工拿着我的图说：“小伙子，你这公差比我头发丝还细，开什么玩笑！” 我脸上发烧。
现在我用三维公差仿真软件辅助，比如CETOL或3DCS，虽然学起来费劲，但能提前看到装配变异。不过软件也不是万能，输入错误，输出就是垃圾。基础还是手工计算和经验。
最后，别忽视表面粗糙度对实际配合间隙的影响。Ra 1.6和Ra 3.2，看似差不多，但波峰碾进波谷后，实际过盈量可能差几倍。我吃过亏，一个密封件因为表面太粗糙导致泄漏，返工成本够我喝一壶。
结语？不存在的
公差设计没有终点，每次新项目都是重新平衡。保持敬畏，多去车间转转，闻闻切削液的味道，你才会明白纸上数字是活的。对了，最近在折腾一个医疗器械项目，精度要求μm级，我又得掉头发了。
