说真的，用AutoCAD这么多年，我一直觉得自己画图够快了。直到去年那个项目——三百多张装配图，螺栓螺母全是单独的块，改一个规格我得手动调整几十个地方。那几天加班加到怀疑人生。同事老李看我可怜，悠悠说了一句：“你不会连动态块都不知道吧？”我当时真想抽自己两巴掌。
块是什么？我踩过的坑
块（Block），简单说就是把一堆图形打包成一个整体。比如螺丝，内六角圆柱头，你画一次，存成块，以后拖出来就用。这谁不会？可是普通块有个大毛病——它太“死”了。想换个长度？只能炸开重新拉伸再存新块。结果我这个螺栓文件夹里，M6x10、M6x12、M6x16…足足二十几个块，纯粹体力活。更坑爹的是有次改尺寸，好几个块没更新对，审图被领导骂得狗血淋头。
问：用块和直接复制图形有什么区别？
答：这个问题我刚学时也懵。直接复制，修改一个螺丝你得全部选中挨个改；用块，你只要改块定义，所有引用都跟着变。但注意，前提是属性没炸开。还有，块可以带属性文字，比如零件号、材料，后续出BOM表直接提取，爽歪歪。
所以块是基础。但真正让我生产力起飞的是动态块——AutoCAD 2006 就引入的功能，我却白白浪费了好几年。现在想起来都肉疼。
动态块让我效率翻倍的秘密
动态块，就是在普通块上加了“参数”和“动作”。说白了，你拉伸一个手柄，整个块的尺寸跟着变；或者点一下下拉列表，形状直接切换。再也不用建一堆相似块了。
我第一次用动态块的场景记得很清楚：给一个气缸总成做库。活塞杆直径、行程、安装方式，组合起来得有上百种。花了一下午，建一个块，加几个线性参数和查寻表。搞定！那种一键切换的爽感，就像从手扶拖拉机直接升级到特斯拉，松油门还带能量回收的那种丝滑。
不过也掉过坑。有一次参数设了拉伸，动作没关联对，结果一拖，图形撕裂了——对，就是碎了一地的那种。保存前没测试，差点把整个项目文件搞崩。所以提醒一句：动态块做好后，一定要把每个参数都拖到底测试一下，别问我怎么知道的。
问：动态块和普通块可以互相转换吗？
答：可以但不完全。普通块进入块编辑器（BEDIT命令），加了参数动作就变动态块。反过来，动态块可以另存为普通块，但动态特性会丢失，变回死板的样子。所以设计的时候要想好，别反复横跳。
高级技巧：可见性与参数——别只会拉伸了

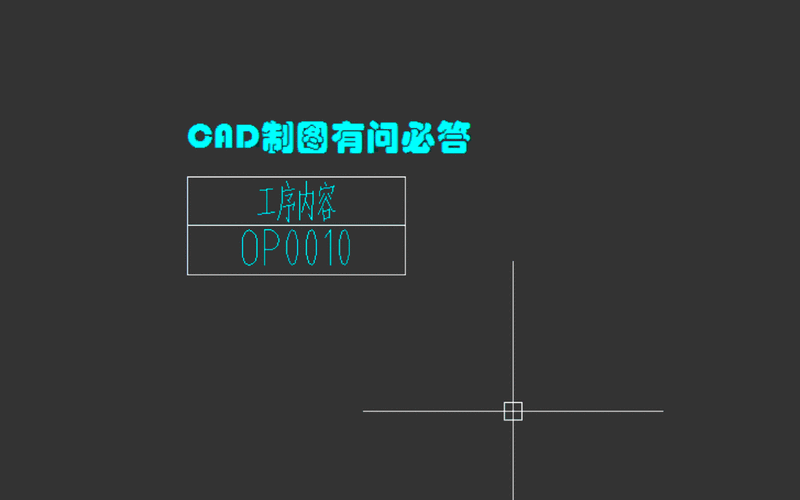

很多人以为动态块就是拉伸、缩放。太天真了。可见性参数才是大杀器。比如一个阀门符号，既可以表示球阀，也可以表示截止阀，通过可见性状态切换，连图块外形带文字标注一起变。我以前做PID图，阀门种类二三十种，靠可见性一个块全包了，清爽得像刚拖过的地。
动作不止拉伸，还有旋转、翻转、阵列…阵列这个功能简直作弊。做法兰螺栓孔，画一个孔，加圆形阵列，输入数量就完事了。更绝的是结合查寻表，你可以做一个“规格选择表”，点选M8，所有尺寸自动调到标准值——查寻表一定要设“允许反向查寻”，这样双击块直接弹出列表选，方便到哭。✅
不过，参数一多就容易乱。标签命名要用中文描述清楚，比如“行程长度”、“缸径”，别用默认的“距离1”。不然三个月后自己都看不懂，血的教训。
问：动态块能共用吗？比如发给同事，他们版本低会不会出问题？
答：AutoCAD 2010 以后的版本基本都支持，但如果你用了较新的功能（比如约束参数），发到2010可能就不认。建议保存时选低版本格式。共享最好用工具选项板，直接拖进去，组内共享效率超高。不过用之前确认大家版本，免的打电话骂你。
最后，动态块学起来没那么难，BEDIT命令打开编辑器，多试试就明白了。网上也有不少视频，但我推荐直接看F1帮助文档，真的，写得挺详细。别再走我的弯路了，早用早下班。💡
