去年这时候，我差点因为一批次品被客户骂到自闭。
那批货是汽车底盘上的一个焊接总成，出货前抽检明明OK，谁知道到德国后，全检发现裂纹率高达12%——我翻出检测报告一看，涡流检测只做了首末件，中间几百件全凭感觉。说实话，栽得一点不冤。
工业检测这玩意儿，平时觉得它就是婆婆妈妈的流程，真出了事儿，才知道那是悬在头顶的刀。咱们搞制造的，哪个没在质量上栽过跟头？
目视检测：最原始，却最不可缺
很多人看不起目视检测——拿眼睛看看，有什么技术含量？大错特错。 去年我请了个老师傅，人家拿个强光手电，往焊缝上斜着一照，0.2mm的裂纹愣是给揪出来了。那玩意儿渗透检测都没显出来，因为表面有涂层，视觉误差。老师傅说，你这是“指甲缝裂纹”，得侧着看。
目视其实是最考验经验的。不是随便扫一眼，得懂工艺，知道缺陷容易藏在哪儿。比如冲压件，翻边处、R角过渡区，最容易出暗伤。还要会看表面纹理——正常的拉丝纹理很流畅，一旦出现涡旋状或断纹，立马就要警惕。很多厂现在搞数字化，用摄像头加AI，但人眼的立体感知和直觉判断，机器还得学几年。
不过话说回来，光靠人眼肯定不行。人的状态波动太大，尤其是夜班，凌晨三四点，眼皮打架的时候，还指望检出率？所以现在很多产线都搞双眼法——人工加机器视觉双把关。
无损检测四件套，到底怎么选？
我经常被问：超声波、射线、磁粉、渗透，到底哪个靠谱？
这话问得就不专业。没有哪个更靠谱，只看你检什么，怎么检。有一次，供应商送来一批锻造轴，超声检测显示内部有微米级疏松，他们不服，说射线拍片没发现。我拿过去直接CT切片，确实是疏松——射线对体积型缺陷敏感，面积型不行。超声呢，刚好反过来。
后来我逼着他们改了工艺——镦粗比不够，中心没压实。这就是检测指导工艺，不是为检出而检出。
再说渗透检测。有一回我傻乎乎地在冬天室外用渗透剂，结果显像剂直接冻住了，啥也看不见——后来才知道渗透剂要预温到15度以上。细节坑死人。还有磁粉，交流电磁化深度不够，近表面缺陷容易漏。这些经验，全是学费堆出来的。

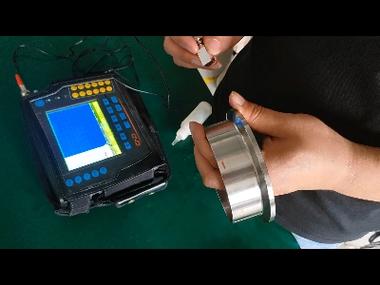

很多人以为无损检测就是买台设备，扫一下完事。太天真了。校准试块做了吗？灵敏度调对了吗？表面粗糙度影响考虑了没有？就说超声检测，耦合剂选错，信号衰减得妈都不认。我用过一款进口耦合剂，稠度刚好，国产的稀了，在曲面上一会儿就流走了，检测结果直接飘移——当时我还纳闷，怎么缺陷波忽大忽小，以为仪器坏了，结果全是因为耦合。
在线检测与离线抽检：那个永远吵不完的架
产线上最热闹的场面，就是质量工程师和生产主管对峙——一个要停机调校在线检测设备，一个死活不让，说节拍跟不上。我见过最狠的一次，生产直接把在线涡电流检测的阈值调高了，不良品哗哗流过去，最后是客户那里批量退货，整个质量部被一锅端。
在线检测是趋势，但可靠性始终是痛点。环境干扰多——震动、油污、温度波动，传感器动不动就漂移。我们一条自动化产线，视觉检测软件半年更新了四版，误报率还是降不下来。最后怎么着？硬着头皮加了人工复检工位，成本是高了，但总比出事故强。
有人说干脆全自动。呵呵，你见过全自动检测线里，因为一个小螺丝反光，把合格品判废的吗？AI的鲁棒性，在复杂工业场景，还差得远。
问：我们厂订单量小，种类多，全上自动化检测成本太高，怎么办？
答：柔性检测方案，必须的。别一上来就整全自动流水线。可以搞半自动——用可编程的测量仪，换型时调程序就行，工装做成快换的。比如我们检测多品种小批量的壳体，就用了数字投影仪+柔性夹具，首件调试半小时，后面抽检就快。还有，把检测标准模块化，比如所有轴类件的跳动检测，程序模板做好，参数微调。投资上，先抓关键特性——涉及安全、功能的必须100%检，其它可以抽检。质量意识比设备更重要，人培训到位，很多缺陷就能卡住。
问：我们是做大型焊接结构件的，焊缝很多，能不能用相控阵超声替代射线？客户要求符合ASME标准，怕不认。
答：相控阵早就是趋势了，ASME 2019版已经认可了，关键是你的检测规程要符合ASME V卷，而且人员要持证。相控阵的好处是速度快，数据可记录，不像射线要洗片，还辐射。但初期投入高，探头一个几万，还要买设备。不过长期算账，射线耗材和环保成本能省回来。我们几年前替一家锅炉厂上相控阵，他们把老射线机卖了，一年就回了本。不过要注意，相控阵对操作者要求高，角度设置、聚焦法则编不好，检出率还不如射线。最好找个有经验的level III帮你写规程。
说到底，工业检测不是一锤子买卖。它是技术，是管理，更是企业文化——从老板到一线员工，愿不愿意对质量较真。我见过太多厂，体系文件厚厚一摞，实际执行一塌糊涂。也见过小作坊，每个人都是检测员，品质硬邦邦。
前些天，有个年轻工程师问我，怎么才能做好检测。我说：把你当成那个万一出事会被追责的人。 这不是开玩笑，真到那时候，没人听你解释“当时设备没校准”“环境温度不对”。检测记录就是你的护身符，也是你的判决书。
这行，越干越胆小。但胆小，才是敬畏。
