干过磨削的都知道，砂轮这玩意儿，看着简单，选不对真能让你怀疑人生。前几天还有个兄弟在群里吐槽，新买的砂轮装上去，工件烧得跟炭似的，磨削比低得离谱——后来一查，硬度选高了。啧，白瞎了一百多块钱。
选砂轮，其实就那几个核心参数：磨料、粒度、结合剂、硬度、组织。但每个参数背后都是坑，今天咱就掰开揉碎了聊聊。
磨料：不是所有砂轮都叫刚玉
磨料是砂轮的牙齿。最常见的白刚玉、棕刚玉，磨个普通钢件还行。一旦碰上硬质合金、不锈钢，你还得换碳化硅或者CBN。说实话，很多新手容易在这里栽跟头——总觉得“刚玉万金油”，结果磨不动还崩边。
我见过最离谱的，一哥们拿白刚玉砂轮磨淬火后的高速钢，磨了半小时，火花四溅，硬度没下去多少。问他咋想的，他说“我看颜色都差不多”……😅
💡 记住一个简单原则：工件材料越硬，磨料要用越脆的。脆性磨料在磨削时容易破碎，露出新的锋利棱角，自锐性好。碳化硅就是典型，磨硬质合金嘎嘎快。
不过话又说回来，你要是磨铸铁，黑碳化硅就够了，没必要上绿色碳化硅，贵不少。预算充足的话，陶瓷刚玉也是个不错的选择，寿命长，适合大批量生产。
结合剂：你以为水泥和胶水差别不大？

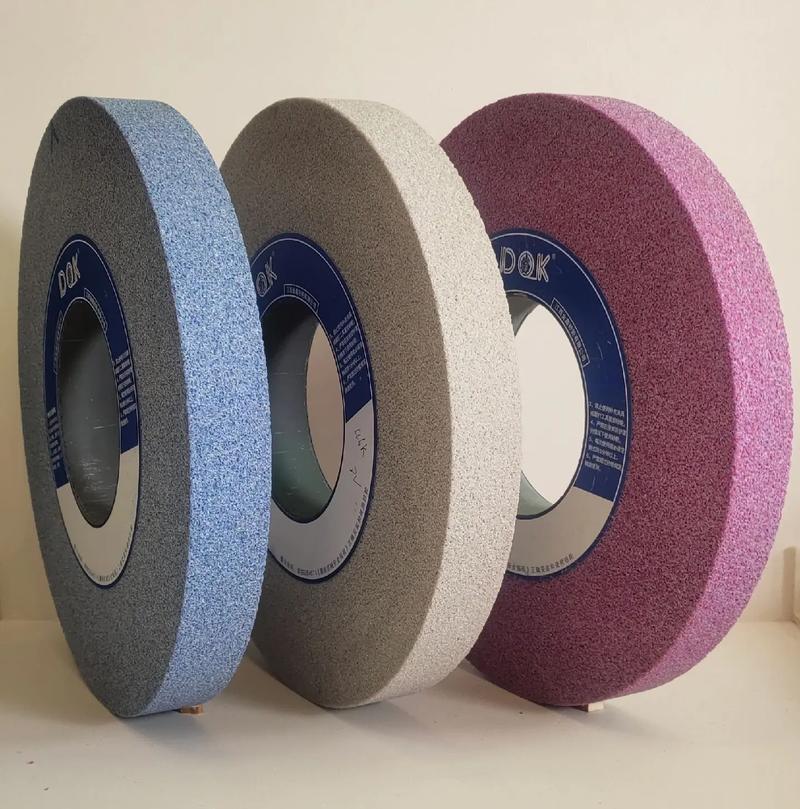

结合剂决定了砂轮的硬度和耐磨性。陶瓷结合剂最常用，刚性好，耐热，但有点脆，不能侧向受力过大。树脂结合剂反而柔韧，适合切割片和薄片砂轮，高速旋转下更安全些。
记得有次，我去一家小工厂，看到他们把树脂砂轮泡在水里冷却——真把我吓一跳！树脂结合剂遇水会软化，强度下降，这是要出人命的节奏。赶紧叫停，换了陶瓷砂轮。❗
那么问题来了，什么时候该用哪种结合剂？来看这个QA：
问：精磨和粗磨，结合剂选择一样吗？
答：不一样。粗磨时进给量大，冲击力强，多用树脂或橡胶结合剂，有缓冲。精磨要求形状保持性好，陶瓷结合剂更好，因为它能把磨粒把持得更牢，修整后表面平整度高。
还有金属结合剂，常用于金刚石或CBN砂轮，比如磨削玻璃、石材，或者超硬材料。简直跟混凝土似的，结实得很。
硬度：软硬不是你想的那样
砂轮的硬度，不是指磨料本身的硬度，而是结合剂把持磨粒的强度。磨粒容易脱落，就是软砂轮；反之是硬砂轮。很多人老把这两个概念搞混。
工件硬，砂轮要软，这样才能让磨钝的磨粒及时脱落，露出新磨料；工件软，砂轮反而要硬，避免磨料脱落太快，造成浪费。听起来反直觉，但这就是门道。
举个栗子，磨淬火轴承钢，你得上软砂轮；磨铝合金，你得用硬砂轮，不然磨料掉得跟下雪似的。
另一个QA：
问：砂轮装上去之后，为什么需要做平衡？
答：因为哪怕你看上去再圆的砂轮，重心也不一定在旋转中心上。不平衡会产生振动，影响工件表面光洁度，严重的话砂轮会炸裂。特别是大直径砂轮，必须用静平衡架调整，在法兰盘上移动平衡块，直到砂轮在任何角度都能停住。有些高端设备自带自动平衡系统，但大部分还是得靠人工。
说到这个，我就想起刚入行那会儿，偷懒没做平衡，结果磨出来的工件表面全是振纹，老板脸都绿了。
粒度与组织：粗糙还是细腻，全看工件要求
粒度大小直接决定表面光洁度。粗磨用粗粒度，比如36目、46目；精磨用细粒度，100目以上。但太细了容易堵塞，磨削热量大，要配合冷却液。
组织号就是磨粒在砂轮中的疏密程度，号数大，磨粒率低，空隙大，利于排屑和散热，适合磨削大面积或软金属。组织号小，磨粒密集，适合重负荷磨削。
又一个QA：
问：为什么有的砂轮会出现“堵塞”现象，磨不动？
答：通常是因为磨屑嵌在了磨粒之间，把空隙堵死了。原因可能是砂轮太硬、粒度太细、或者是磨削液不足。解决办法是选择更软一级的砂轮，或加大磨削液流量，还可以选用组织号更大、空隙更多的砂轮。
修整：别等砂轮钝成鹅卵石再动手

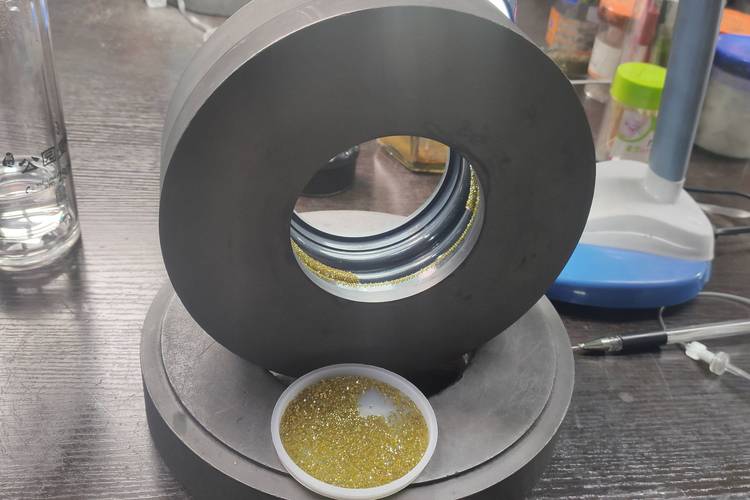

砂轮不是一次性用品，及时修整能大幅延长寿命。修整工具常用金刚石笔，或者砂轮修整器。修整时进给要小，走刀均匀，让砂轮表面露出锋利的磨粒。
有些老师傅喜欢“听声修整”——砂轮接触修整器时发出均匀的“沙沙”声，说明表面平整；如果有不规则的高音，就是有凸起。这需要经验，新手还是老老实实用量具吧。
还有一种“傻大黑粗”的办法，用碳化硅砂轮块手工修整，效率低，但适合应急。别问我怎么知道的，都是泪。
💡 最后一点：存放。砂轮必须放在干燥处，避免受潮，尤其是树脂结合剂。陶瓷砂轮相对耐潮，但叠放时要垫纸，防止磕碰。
总之，选砂轮是一门平衡艺术，没有万能公式。多试多总结，慢慢就摸出门道了。希望下次你的砂轮不再发脾气。
