说实话，挤出造粒这活儿，乍一看就是熔融、挤出、切粒，简简单单三步。可你要是真蹲在机台旁边看上个把小时，就会发现——邪门的事儿多了去了。料条一会儿断，一会儿粗细不均，切出来的粒子跟狗啃的似的。更别提有些料性刁钻，一过热就降解，一股子焦糊味弥漫车间，那个酸爽。
双螺杆组合：不是越花哨越好
我见过太多人迷信复杂螺杆组合，仿佛把捏合块、反向螺纹元件全堆上去就能解决一切。❌ 天真了。组合不是搭积木，你首先要搞清楚自己到底要什么——是分散混合？还是分布混合？
举个例子，做色母粒，最关键的是把颜料团聚体打散，这时候高剪切区就不能省，捏合块的错列角、数量，都得反复试。但如果是做玻纤增强，你要是也来这套，纤维早被剪得稀碎，长径比一降，力学性能立马拉胯。我吃过亏——有一回做阻燃料，为了分散加了太多反向螺纹，结果停留时间一长，阻燃剂分解，整批料报废。那滋味，心里拔凉拔凉的。
说到这儿，再啰嗦一嘴长径比。现在市面上动不动就48:1、52:1，好像越长越高级。💡 别被忽悠。排气要求高的、需要多点加料的，长径比确实得大。可普通改性，40:1就绰绰有余，过长反而增加扭矩负担，能耗飙升。你得学会算经济账。
切粒方式选不对，粒子外观全报废

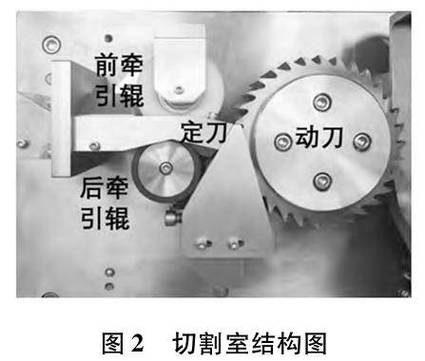

水环切粒、水下切粒、冷切、拉条切……一堆名词。同行聊天，经常有人问：到底哪种最好？——没有最好，只有最合适。我用惨痛经验告诉你：热切适合黏性大、易吸水的高分子，但刀片磨损快到你怀疑人生；拉条切最省事，可遇上脆性料，拉条就断成面条段，牵引根本跑不起来。
有一次做TPE，为了省事上了拉条切，结果料条刚出模头就粘连，冷却水槽温度稍微高一点，立马糊在一起。后来换水下切，一切安好。所以，选切粒方式之前，老老实实做物料热稳定性测试，别犟。
问：挤出造粒时粒子大小不均怎么办？
答：这个问题十有八九跟机头压力和切粒速度的匹配有关。模头堵塞？滤网该换了。熔体泵转速波动？检查PID参数。切粒刀钝了也会导致粒子有拖尾，大小不一。最容易被忽略的是冷却水温——水温波动大，料条硬度变化，切粒机进料不稳，粒子自然有大有小。赶紧查查你们的冷却水循环系统吧，不是管道堵了就是泵的流量不够。
问：双螺杆挤出机总是冒料，从喂料口反粉，是什么原因？
答：常见病。第一，喂料量太大，挤出机“吃”不进去。第二，螺筒温度设定不合理——加料段温度过高，粒子过早软化粘在螺杆上，输送能力下降。第三，排气口堵塞，内部压力反冲。解决也简单：先降喂料转速，不行就调温，再不行拆开清理料斗底部和排气口。另外，检查一下原料的堆积密度，有些粉料太轻，容易架桥，喂料口装个振动锤或搅拌器能改善。
那些年，我们被工艺温度坑过的惨案
温度，挤出造粒的灵魂。可这台机器的灵魂经常飘忽不定。设定温度和实际熔体温度，往往差着10-20℃，甚至更多。靠摸模头来感受温度？那是土法，但坦白说，紧急时我也这么干——被烫过好几次。现在学乖了，红外测温枪和熔体热电偶必须同时用，交叉验证。
特别是做低熔点材料，比如EVA，温度一过就粘流，一低就堵模孔。温控仪表的PID自整定有时是个笑话，整定完反而超调更厉害。我现在的习惯是，新料上机，先在实验室用转矩流变仪做出塑化曲线，拿着数据去调机，比盲人摸象强百倍。❗ 重点提醒：千万别信说明书上的推荐加工温度！批次不同、设备不同，都得微调，记好工艺记录才是王道。
有时候想想，挤出造粒这行，理论说穿了就是那几条，但实操中永远有惊喜——或者说惊吓。不过，可能也正是因为这种不确定性，才让咱这帮干技术的人，一边骂骂咧咧，一边又舍不得离开吧。
