干了二十年涂装，最烦听到的一句话就是——“你这个喷漆是烤漆吗？不是烤漆吧？那质量不行。” 每次我都得深吸一口气。真的，不懂行的人太多了，而且这种误解简直根深蒂固。今天索性写下来，把工业喷漆这摊子事揉碎了讲一讲，有些东西你听了可能会吃惊。
烤漆？到底什么是烤漆
先说结论：工业喷漆里，根本就没有“烤漆”这个独立品类。它只是一个工艺条件。你拿个自喷漆罐子，喷完用吹风机吹，那也是“烤”？不是，那是哄小孩呢。

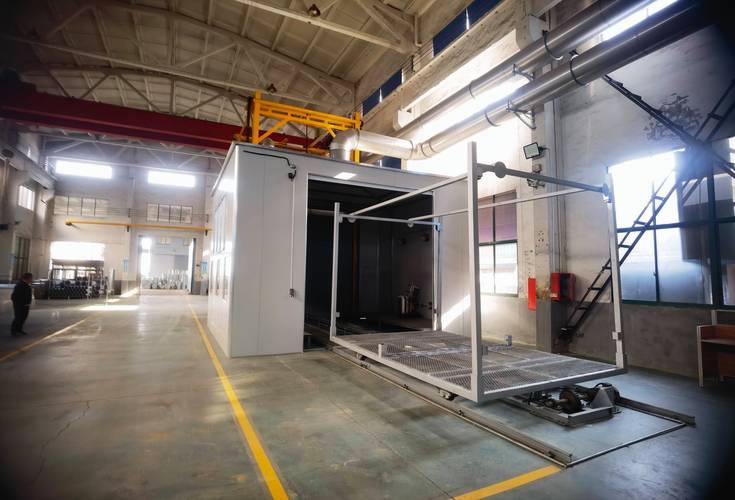

真正意义上的烤漆，指的是在喷涂之后，通过高温烘烤让漆膜发生交联固化反应。注意，是交联固化，不是单纯把水分或溶剂蒸干。这温度一般在120℃到200℃之间，具体看涂料类型。氨基烤漆、丙烯酸烤漆、聚酯烤漆……这些才算是正经的烤漆。它们的性能，尤其是硬度和耐化学品性，确实比自干的漆要强出一个档次。但问题在于——
很多人以为，只要进了烘箱就是烤漆，漆膜质量就划等号了。大错特错。我见过太多小作坊，弄个破旧的烘房，温度上不去，或者热风循环一塌糊涂，工件出来漆膜是脆的，一碰就崩。还有更过分的，把自干漆强行加温烘烤，以为能改善性能。结果呢？漆膜表面起泡、针孔，彻底废掉。因为自干漆是靠溶剂挥发成膜，你快速加热，溶剂蒸汽捂在里头出不来，不坏事才怪。
所以，别再纠结“是不是烤漆”了，你要问的是：“用的什么涂料体系？固化条件是什么？性能测试数据有没有？” 这才问到点子上。
问：为什么有些汽车修补漆明明用的是自干型，但修理厂也会说“我们去烤房烤一下”？这不是自相矛盾吗？
答：好问题。汽车修补用的双组分聚氨酯漆，严格说是不需要高温烘烤的，它靠固化剂反应干燥。但进烤房的目的，是为了加速固化并防止灰尘。在60-80℃的低温下，固化反应加快，同时烤房的密闭和过滤系统保证了漆面的洁净度。这算是“低温促干”，跟高温交联是两码事。但修理厂跟车主解释太麻烦，直接说“进烤房”最省事，久而久之，就都误会了。
工业喷漆里的奇葩问题，你踩过几个坑？
说真的，工业喷漆的麻烦事，一半是工艺问题，一半是……人为的奇葩操作。我随便说几个，你们感受一下。

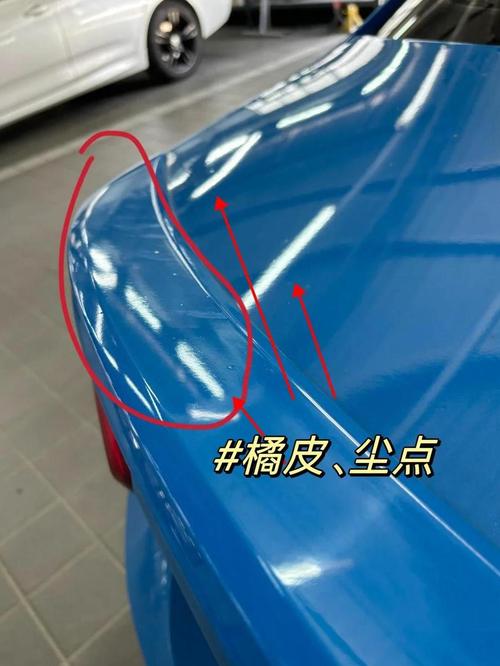

一是“橘皮”。漆膜干后表面像橘子皮一样坑坑洼洼。搞喷涂的都知道，这大多是因为稀释剂挥发太快，或者喷枪距离太远，漆雾在半路就干了，到工件上铺展不开。但有一次，一个客户死活说我们的漆有问题，结果一查——他们调漆车间电风扇对着吹，而且用的是快干稀释剂，还是在夏天正午喷。这……神仙漆也扛不住啊！
二是“颗粒”。漆膜表面摸上去粗糙，全是小疙瘩。除了环境不干净，还有一个极其容易被忽视的原因：涂料本身返粗。有些涂料放久了，颜料絮凝，或者固化剂受潮变质，产生微小的胶粒。这玩意儿过滤网根本筛不干净，喷出来就是满板子颗粒。我去过一个工厂，油漆库房就在锅炉房隔壁，夏天温度四十多度，油漆桶都烫手。这么存漆，不出问题才见鬼。
三是“咬底”。喷面漆的时候，底下那层漆忽然皱起来、溶胀。这是典型的溶剂侵蚀。通常是底漆没干透，或者面漆里的溶剂太强。有次遇到一个案例，底漆用的是醇酸防锈漆，自然干了三天，结果上面直接喷硝基面漆，瞬间底漆就“花”了。操作工还振振有词：“我都放三天了还不干？” 他不知道醇酸漆是氧化干燥，三天只是表干，根本没实干，碰到强溶剂必然完蛋。所以说，懂配套比会喷枪重要一百倍。
问：我们的钣金件喷完环氧底漆后，放置了半年才喷面漆，结果附着力很差，为什么？不是说环氧底漆防锈好吗？
答：唉，又是典型。环氧底漆确实防锈极佳，但它有一个致命弱点：耐候性差，易粉化。你放在户外或半户外半年，表面已经粉化了一层，这层粉就像脱模剂，面漆当然粘不住。正确的做法是，环氧底漆干燥后，最好尽快涂面漆。如果放置时间过长，必须彻底打磨掉粉化层，或者再薄喷一层底漆做过渡。另外，注意储存环境，避免紫外线和潮湿。
关于涂层体系的选择，没人会告诉你的实话
工业喷漆最烦的就是选体系。市面上环氧、聚氨酯、丙烯酸、氟碳……听着就头大。我总结一个粗暴但好用的原则：看你的工件要去哪儿遭罪。
- 如果是室内普通环境，没有腐蚀性，纯装饰为主——丙烯酸漆或醇酸漆足够。别听销售忽悠上聚氨酯，那叫浪费。
- 室内，但有化学品溅洒可能，或者需要经常擦洗——环氧漆是首选。它耐酸碱、附着力强，但千万注意，它不耐晒，一晒就黄变粉化。
- 户外，风吹日晒雨淋——必须用脂肪族聚氨酯面漆或者氟碳漆。聚氨酯保光保色性很好，氟碳更变态，用个二十年跟玩似的，但价格也变态。很多工厂为了省钱，户外用环氧，两年后漆膜粉化得跟痱子粉一样，回头骂漆不好。不是漆不好，是你选错了。
- 极端环境，比如海边高盐雾、化工厂酸雾——上富锌底漆+环氧云铁中间漆+聚硅氧烷面漆的豪华套餐吧。贵是贵，但用起来省心。
有一个真相挺扎心的：很多失败案例，不在于漆本身，而在于表面处理不到位。喷漆前除油、除锈、打磨糙化，这些工序偷懒的话，再贵的漆也白扯。我看到过最离谱的，工件上还有切削液残留就直接上枪喷。漆根本粘不住，一片片脱落，还被抱怨“漆有问题”。我能说什么呢？
最后，如果你们的生产线上老是出现莫名其妙的喷漆缺陷，别光盯着漆和枪。去查查你们的压缩空气。油水分离器是不是该换了？管路里有没有冷凝水？这些细节，往往是元凶。有一次帮一个厂解决问题，所有人都在调枪，我就站在空压机旁等了十分钟，排水阀一开，流出小半桶黄汤。问题就这么简单，但没人看得到。
工业喷漆，说白了，就是个系统工程。从表面处理到涂料选择，从喷涂参数到烘烤条件，一环扣一环。你要非把它简化成“烤一下就好”，那结果就是烤出一堆废品。就这样吧，希望这篇啰嗦能帮到你，至少下次跟涂装厂砍价时，你能砍到点子上。
