干了20年热喷涂，什么奇葩工况都见过。上礼拜还有个客户，非要把拖拉机曲轴当航天发动机喷——最后涂层崩得一塌糊涂，还反过来怪我们工艺不行。这种事儿，说实话，我早习惯了。
很多人以为热喷涂就是个「喷漆」的高级版，其实差远了。喷漆靠的是物理附着，热喷涂是把金属或陶瓷粉末加热到熔融或半熔融状态，以每秒几百米的速度砸向工件表面，形成一层致密的涂层。这涂层和基体之间，那是机械结合加微冶金结合，强度完全不在一个量级。
一、热喷涂到底强在哪？——那些教科书不会告诉你的痛点
理论上，热喷涂能赋予零件耐磨、耐腐蚀、耐高温、绝缘、隔热等性能，甚至可以修复报废件。但现实呢？我见过太多人把热喷涂当万能药，结果踩坑踩到哭。
举个例子，超音速火焰喷涂（HVOF），速度高，涂层结合强度能到70MPa以上，硬度也漂亮。但你要是用在强酸性环境？没用。它碳化物相多，耐腐蚀性反而一般。这时候得用等离子喷涂，或者干脆换爆炸喷涂。对吧，工艺选择就像配中药，差一味药性就变了。
还有一个大坑——工件预处理。喷砂除锈、去油、粗化，听着简单，实际执行起来，十个厂有九个偷工减料。我亲眼见过一个喷砂房，砂子回收用了三年都不换！那涂层结合力能好才见鬼了。❗记住：预处理占涂层质量成败的40%以上，别再省那点砂子了。
二、选粉末比选对象还难？——聊聊材料那点事

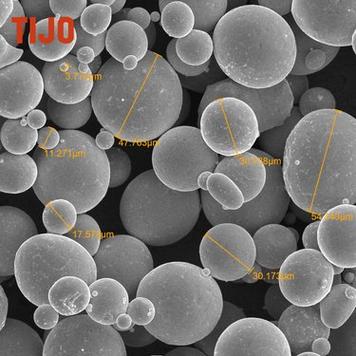

热喷涂粉末有几百种，光镍基合金就分镍铝、镍铬、镍铬硼硅……新手一看就懵。但老手都知道，选粉末的核心是匹配失效模式——是磨粒磨损还是冲蚀磨损？是高温氧化还是化学腐蚀？
比如电厂锅炉四管，高温硫腐蚀严重，那必须用镍铬合金或45CT这种高铬材料。而液压支架立柱，主要是磨粒磨损和腐蚀，就用铁基合金加一些陶瓷相，性价比高。💡别盲目追高价的钴基合金，除非你真的需要红硬性。
说实话，我有时候觉得粉末供应商的宣传水分太大。什么「纳米结构」「多尺度增强」，实测下来也就那样。不如老老实实看显微硬度和结合强度报告，再做个盐雾试验，数据不会骗人。
问：热喷涂涂层剥落怎么办？是不是工艺问题？
答：剥落的原因很复杂。八成都是预处理没到位，比如基体表面有油污、喷砂粗糙度不够，或者预热不够导致水汽凝结。还有可能是喷涂时工件温度失控，导致涂层应力过大。别急着骂喷涂师傅，先把喷砂前后的表面拍个照，看看棕刚玉砂的粒度是不是对了，压缩空气有没有水。如果这些都合格，再考虑换过渡层材料，比如用Ni-Al打底。
三、现场实操的血泪教训——参数调不好，直接报废
热喷涂参数：电流、电压、送粉量、喷涂距离、喷枪移动速度……每个都像高跟鞋，差一毫米就崴脚。举个例子，等离子喷涂氧化铝陶瓷，如果喷涂距离太近，粉末熔化不充分，涂层孔隙率高；太远，粉末冷却过度，又变成干砂一样的堆积。我一般先用试板喷，拿涂层测厚仪边喷边测，直到找到那个「甜点」。
还有一点，热喷涂绝对不能忽视冷却。基体温度一高，涂层和基体的热膨胀系数差异就会导致应力开裂。我习惯用压缩空气背面冷却，或者间歇喷涂。有次一个新来的小伙子，一口气喷了十分钟不停，那工件红得跟灯笼一样——涂层全裂成蜘蛛网，几万块打了水漂。哎，教训啊。
对了，喷涂角度也很要命。尽量保持90度垂直，倾斜超过15度，就会产生「阴影效应」，涂层密度下降，结合力直线下滑。有些犄角旮旯实在喷不到，别硬来，得设计工装或者用内孔喷枪。❗强力建议：复杂零件先做个喷涂路径模拟，能省不少冤枉料。
问：喷涂层太粗糙，能直接当耐磨层用吗？
答：不能！除非是做防滑涂层。大多数情况下，喷态表面粗糙度Ra能到10微米以上，直接装机用，那磨擦副对方就遭殃了，还可能引起应力集中。必须后加工——磨削、抛光或者车削。但要注意，热喷涂涂层硬而脆，传统刀具上去就崩刃。要用金刚石砂轮或者CBN刀具，而且进刀量要小，冷却要足。否则涂层没磨到几丝，边缘全崩口了。
还有人问：热喷涂能不能代替电镀硬铬？这个问题我回答了一千遍。环保压力下，确实很多厂在切换，但热喷涂的孔隙率是硬伤，如果不封孔，腐蚀介质渗透到基材，反而加速损坏。所以我通常推荐HVOF喷涂碳化钨再加一道树脂封孔，或者直接用喷焊（重熔）工艺，实现冶金结合，彻底消除孔隙。不过喷焊会改变基体组织，薄壁件可别乱用。
最后说一句掏心窝子的话：热喷涂是门手艺活，不是按按钮就行。机器再好，不如有经验的老师傅眼睛毒。看火焰颜色、听喷涂声音、摸工件温度，这些感觉教是教不会的——得自己悟。
好了，今天就唠到这儿。下次有人忽悠你「全能涂层」，记得多留个心眼。
