2026-06-07 04:46:43 作者：网编
分类：文章
说起工业挤压，很多人脑子里蹦出来的可能是——牙膏。对，就是那种把膏体从管子里挤出来的操作。金属挤压也差不多，不过挤的不是牙膏，是烧红的铝棒、铜锭、钢坯。压力动辄上千吨，慢的时候像便秘，快的时候又像拉稀，速度控制不好，出来的型材就废了。
工业挤压这行，我干了快二十年。说实话，它不像冲压那样“咣当”一下完事儿，也不像铸造那样倒进去等着凝固。它是一个连续的、塑性流动的过程。你得盯着温度、速度、模具状态，还得跟润滑、冷却较劲。很多时候，看着挤出来的型材光洁笔直，心里刚松一口气，下一秒就发现暗裂——那种感觉，就像刚领工资就丢钱包。

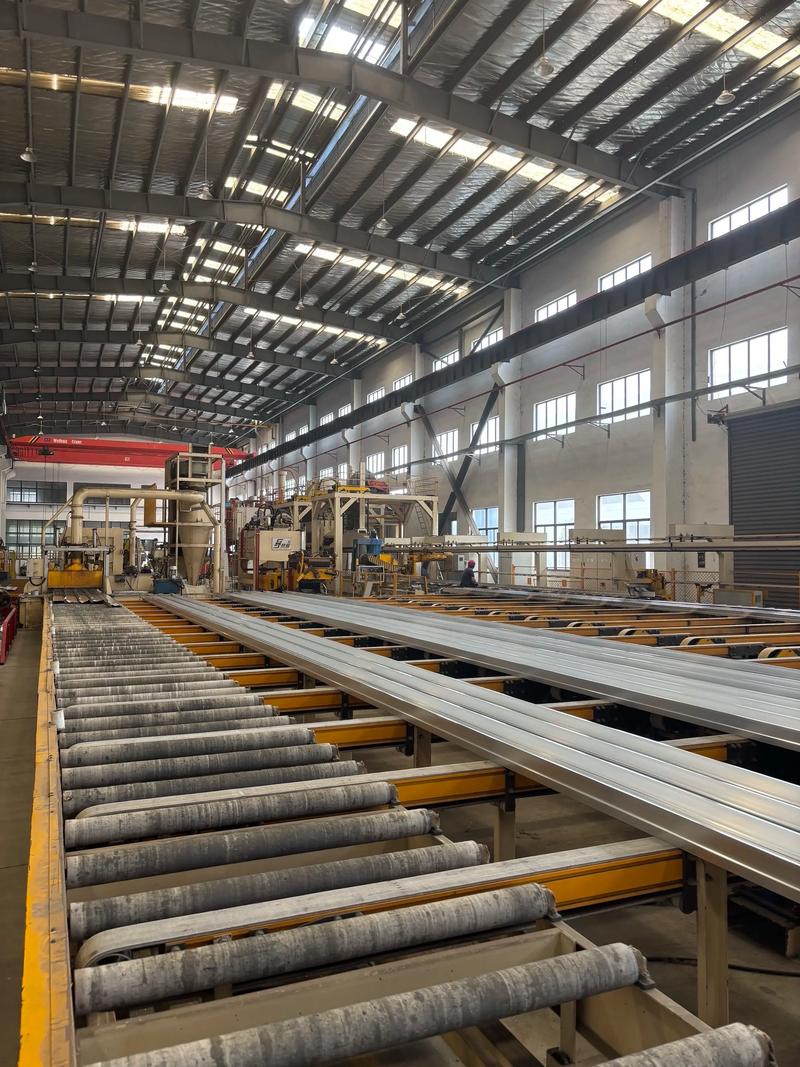

炽热的铝棒从挤压机中挤出成型的近景
挤压到底是怎么回事？
咱们专业点说，挤压就是将金属坯料放入挤压筒内，施加外力，使其从特定模孔中流出，获得所需截面形状和尺寸的制品。但这句话太干巴了。我换个说法：你把一块橡皮泥塞进针筒，使劲推，橡皮泥就从针头那边挤出来，变成细条。工业挤压就是把橡皮泥换成金属，针筒换成几千吨的挤压机，针头换成复杂的模具。
金属必须加热到再结晶温度以上，变成“软柿子”才好捏。比如6063铝合金，通常加热到480~520℃。这时候它屈服强度很低，但粘性大，容易粘模具。所以模具设计特讲究，工作带长度、入口角度、分流孔布置……稍有差池，挤出来的型材就扭成麻花，或者表面满是拉伤。
挤压速度是另一个让人头疼的变量。快了，出料温度飙升，晶粒粗大，甚至过烧；慢了，效率低，还可能导致坯料温降过大，挤不动。我见过新手调机，一味提速，结果型材表面起泡，跟蛤蟆皮似的，整批报废。老板当场脸都绿了。
选多大吨位的挤压机？不是越大越好
这个问题几乎每次项目会议都要吵。吨位选择取决于挤压比和材料变形抗力。挤压比就是挤压筒截面积除以制品总截面积。挤压比太大，设备吨位不够，挤到一半卡死，进退两难；太小，变形不足，力学性能上不去。一般铝型材的挤压比控制在8~60之间，建筑型材偏好15~30，工业型材可到50以上。
但吨位不是唯一因素。还得考虑挤压筒直径、锭坯长度、模具结构。选错了，光维修模具就够你喝一壶。我见过一个厂，为了省钱用台旧800吨机挤大截面型材，结果模具三天两头崩口，算下来成本比上新机还高。
💡问：挤压和轧制、锻造到底有啥不同？
答：这个问题好。简单说，轧制是让金属在两个旋转的辊子之间变薄，适合板材、带材；锻造是砸，像打铁，适合实心件；挤压是挤，专做长条状截面一致的东西，比如门窗框、散热器槽、导轨。挤压能做出内部带多个空腔的复杂截面，这一点轧制和锻造都做不到。而且挤压件表面质量高，尺寸精度好，特别适合大批量生产。不过话说回来，挤压的废料率也不低，压余、切头切尾加起来能到10%~15%，心疼。

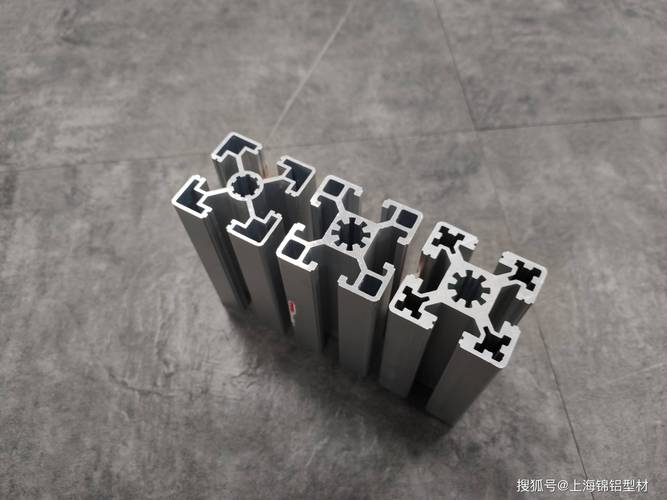

多种复杂的铝合金挤压型材截面陈列
模具——挤压的心脏，也是烧钱的祖宗
模具——挤压的心脏，也是烧钱的祖宗
模具的重要性怎么强调都不为过。一副好的模具，寿命能挤上百吨铝材；一副差的，可能几根棒就开裂。材料通常用H13热作模具钢，热处理硬度控制在HRC46~50。氮化处理能提高表面耐磨性，但厚度也就几十微米，磨掉了就报废。
设计模具时，工作带长度是关键。太长，流动阻力大，型材表面发毛；太短，尺寸不稳定。对于空心型材，要用分流组合模，金属在焊合室内重新融合，焊合质量直接影响型材强度。有一次我们做汽车天窗导轨，焊合线出现微裂，装配时一受力就断，客户直接停线索赔。最后查出来是焊合室深度不够，改了三次模才搞定。
润滑也不能马虎。铝挤压一般不用润滑，因为铝容易粘附，靠模具自润滑，但钢挤压、钛合金挤压必须用玻璃润滑剂，要不模具瞬间糊住。温度、润滑、速度，这三个参数像跷跷板，调一个另两个就动。现场老师傅的话：“挤压是门玄学。”——其实不是玄学，只是变量太多，经验占了一半。
💡问：怎么判断挤压出来的型材质量好不好？
答：看表面、量尺寸、检性能。表面不能有裂纹、气泡、划伤、磕碰痕。尺寸用卡尺和投影仪，公差一般按国标高精级。力学性能要取样做拉伸，抗拉强度、屈服强度、延伸率三项指标。对于6063-T5型材，抗拉≥160MPa，屈服≥110MPa，延伸≥8%。但很多时候，问题出在内部，比如粗晶环、缩尾、成层。粗晶环是挤压时外层晶粒异常长大，导致阳极氧化后出现色差，很头疼。缩尾是尾部挤入夹杂物，必须切掉足够长度。这些缺陷，有经验的质检员一眼就能看出个大概。
说实话，随着汽车轻量化和光伏产业爆发，工业挤压的需求激增。现在太阳能边框、储能壳体、电池托盘全都要大量铝型材。挤压厂接单接到手软，但利润薄得像纸，拼的就是良率和效率。智能化挤压生产线开始普及，自动牵引、在线淬火、无损探伤，以前靠人盯，现在靠传感器。不过设备再先进，人还是关键，一个及时的参数调整，就可能省下几千块废料。
最后提一句，挤压行业也在跟3D打印较劲。部分复杂流道部件可以用3D打印，但批量成本还是挤压占优。或许未来几十年，挤压依然是金属长型材成型的主力。你觉得呢？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业挤压：从原理到应用，深度解析金属成型核心工艺
文章链接：https://www.zystgy.cn/a/52248
