挤出滚圆：被神化的老古董

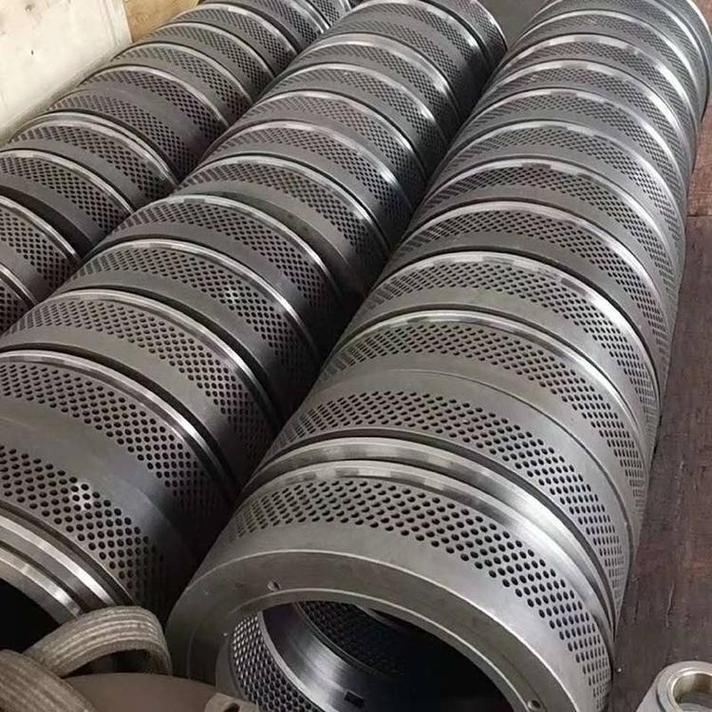

这个工艺诞生快一百年了，原理不复杂——混粉、制成湿团、挤出条状、在高速旋转的摩擦盘上滚成圆球。但挤出速度和滚圆时间的匹配，没几个人真正敏感。太快，颗粒扁得像药片；太慢，又变成哑铃。我见过最离谱的一次，操作工为了赶产量，把挤出机螺杆转速直接拉满，结果条料内部层流撕裂，外观看着挺光滑，一进滚圆机全碎了。他居然怪设备不好。还有一个被严重忽视的点：造粒模板孔径的磨损。模板材质你盯过吗？处理氧化铝这类磨蚀性粉体，用普通不锈钢，三天孔径就变大，挤出来的条粗细不均，后果是粒度分布宽得离谱。老板还以为配方有问题，其实换块硬质合金模板，问题秒解决。一万块的模板舍不得换，废一批料可是几十万，这笔账怎么算的？
问：高粘度物料，挤出滚圆堵模怎么办？
答：堵模80%不是粘度问题，是预处理没到位。试着加一点微晶纤维素，或者把粉末预压实在——对，就用简单的干压制粒机先压成薄片再破碎，然后才去挤出。别死盯着配方调水分，那只会让物料更黏，像个滚刀肉。我曾在某药企这么干过，一步解千愁。
熔融造粒：温度是魔鬼，也是天使
很多人喜欢熔融造粒，因为颗粒真圆度好、致密度高。但如果你做的是缓释肥，颗粒得有孔隙才控释，那熔融出来的玻璃体状颗粒就坑死你了。这时候干法造粒——辊压破碎——反而更合适。所以说，工艺无绝对优劣，得看你的颗粒要干什么用。不过话说回来，熔融造粒系统投资高，中小企业看着那堆熔融罐、保温管线就头疼，对吧？
问：怎么快速判断一种物料适不适合熔融造粒？
答：拿差示扫描量热仪跑一下，看熔融峰宽不宽。如果熔程窄，就一个尖锐的吸热峰，恭喜，很好喷。如果熔程拖拖拉拉，还带分解肩峰，赶紧改别的工艺，别跟自己较劲。另外，用小哈克密炼机实测一下熔体强度，拉不出长丝的料，喷头出来就是一串泪滴，根本不是颗粒。
流化床造粒：吹出来的完美谎言？

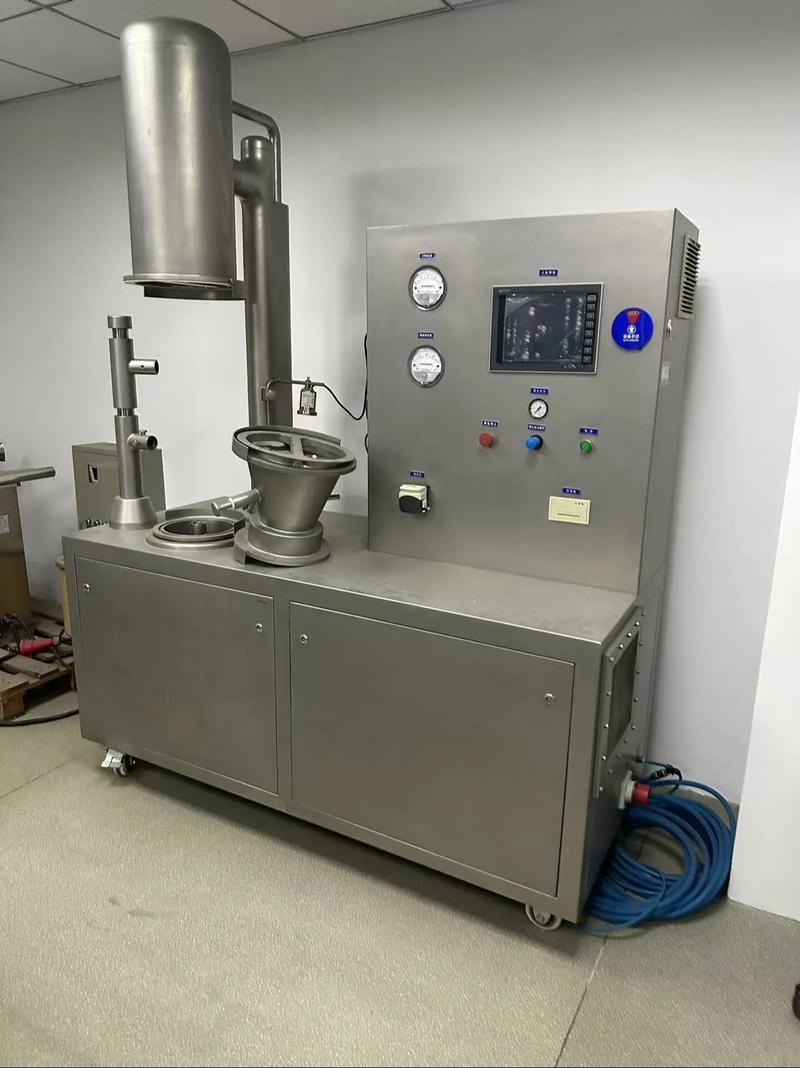

流化床广告里颗粒悬浮翻滚、均匀包衣的画面，是不是特别治愈？但实际呢？静电！结块！沟流！一样不落。有次做塑料抗氧剂造粒，粉体轻，风一吹就飘，床层压根不稳定，颗粒互相摩擦带静电，粘附在器壁，越积越厚，最后清床的时候，像剥下一层塑料皮。后来喷入少量抗静电剂溶液，才勉强能开。但工艺窗口窄得让人想哭。流化床的底气是粉体流动性，Geldart分类属于A或B类还好，碰到C类超细粉，你试试看？不做预处理直接进床，轻则沟流、重则死床。而且喷嘴位置、雾化气压、进风温湿度的相互影响，调起来让人头秃。有一次，因为空气湿度高了3个百分点，整个批次颗粒密度不达标，报废代价惨痛。所以别迷信厂家吹的“一键造粒”，不可能的，这玩意儿需要老手随时盯着。
说到最后，工业造粒这行当，核心是：动手试。理论分析再漂亮，不如实验室小试走一遭。挤出、熔融、干法、流化床，挨个上机打样，别嫌麻烦。那些死在规模放大上的项目，十个有九个是没认真做小试。还有，设备选型时，别光看铭牌产能，要盯有效生产时间。清机时间、换模时间都得算进去，否则实际产量能把你逼疯。好了，就这些，该去车间看新到的熔融喷头了——上个月订的，希望能用半年。
