说实话，第一次在车间看见射线检测，我心里是有点发毛的——那个黄黑色的辐射标志，还有师傅们严肃的表情，对吧？但后来跟过几次现场，发现只要防护到位，这玩意儿简直是焊缝质量的「照妖镜」。今天不扯那些天书理论，就聊聊我这十几年和射线打交道踩过的坑、见过的神操作。
底片上的幽灵：缺陷判读有多玄乎？
很多人以为拍片就是按个按钮，然后底片上啥都清清楚楚。天真了！我当年刚入行，师傅丢给我一张底片，上面有一小片模糊的阴影，我张口就来：「夹渣！」师傅差点把观片灯砸过来——那是焊道余高边缘的几何影像，俗称「假缺陷」。真正的气孔、未熔合、裂纹，各有各的脾气。✅气孔一般是圆滑的黑点，边界清晰；❗未熔合往往是一条断续的黑线，有时候细得像头发丝；💡裂纹最阴险，尾部尖锐，走向诡异，稍不注意就漏了。有个同行，因为没识破一根延迟裂纹，整条管道返修，损失上百万。所以说，评片不是看图说话，是跟影子捉迷藏。
问：为什么有些射线底片上的缺陷看起来像裂纹，但实际不是？
答：这是个经典坑。除了刚才说的几何影像，还有「衍射斑纹」——尤其拍不锈钢焊缝时，晶粒粗大会产生衍射，在底片上形成羽毛状或星状的纹路，活像裂纹。有一回我们拍一个厚壁容器，底片上出现放射状黑线，大家都慌了，以为材料全裂了。结果切下来做金相，发现是柱状晶衍射。所以，遇到可疑的，换角度再拍一张，或者用超声波复验，千万别急着下结论。

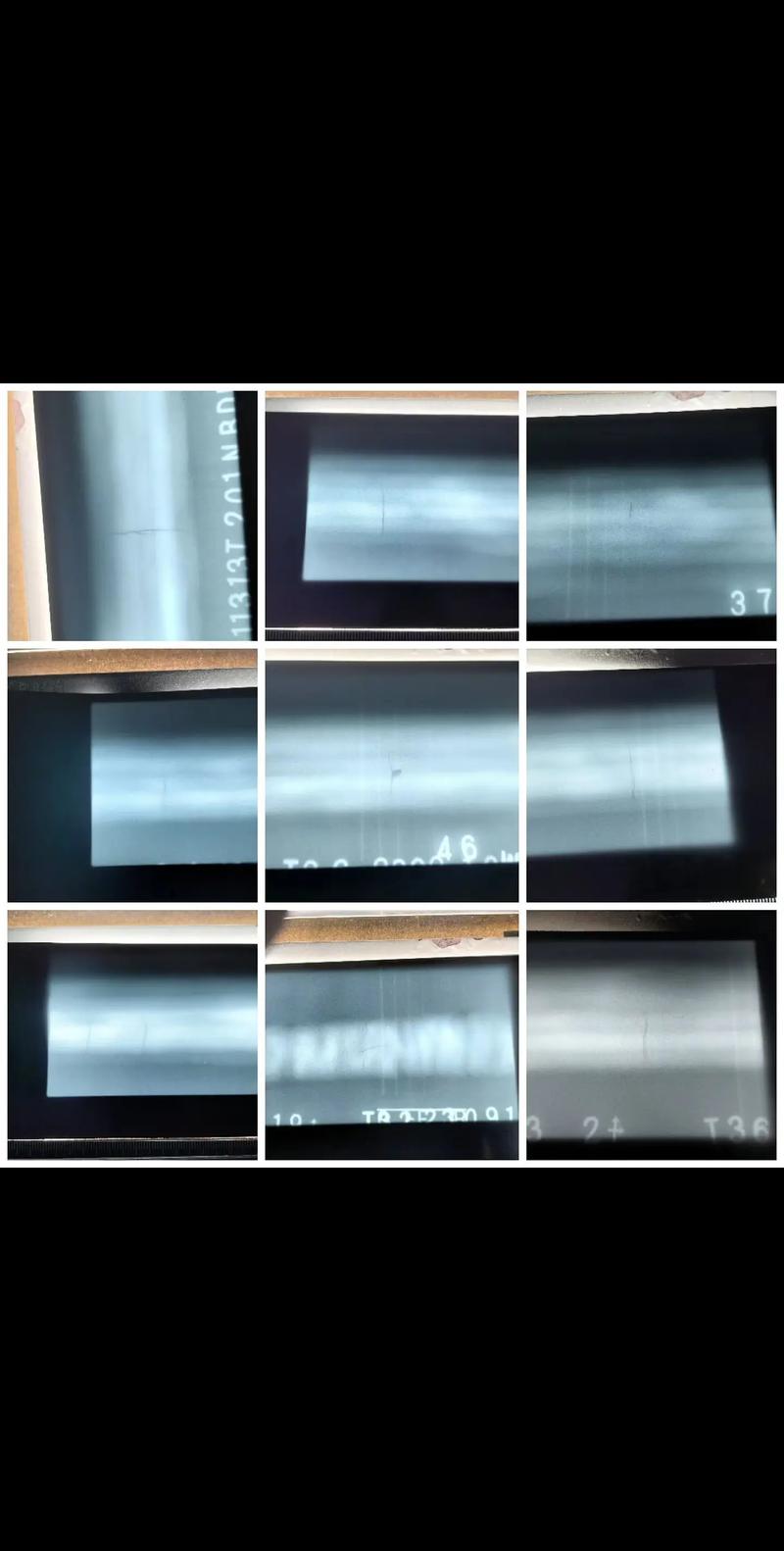

射线检测底片裂纹缺陷对比图
拍片现场：跟辐射、天气、工人斗智斗勇
射线检测不是实验室里的活儿。现场拍片，那叫一个刺激。要是拍管道环焊缝，你得像壁虎一样趴在管子上，挂好机器，摆好像质计，然后扯几十米长的控制线躲到屏蔽后面。夏天晒脱皮，冬天冻成狗。更头疼的是散射——旁边有钢结构、地面有积水，射线一打，散射比信号还强，底片灰雾度噌噌往上涨。我们常用的土办法：背面垫铅板，窗口加光阑，甚至用沙袋把非检测区域埋起来。有一次在海上平台，风大得机器都在晃，曝光时间加了一倍，结果底片还是虚的，最后只能用高速屏加短时间多次曝光，才勉强拿到合格灵敏度。
问：现场射线检测时，怎么快速判断底片质量是否合格？
答：一看灵敏度，二看黑度。灵敏度主要看像质计，比如要求显示0.25mm的金属丝，底片上必须能清晰看到那根丝，否则一切免谈。黑度要用密度计测，焊缝区黑度一般要求在2.0-4.0之间。但现场哪有那么多密度计？老师傅教我一招：把底片放在观片灯前，如果能透过底片看清报纸上的小字，黑度大概就在2.5左右；如果晃眼得厉害，可能就超标了。当然，这招不严谨，紧急情况凑合用，正式报告必须上仪器。
工业X射线检测管道焊缝现场操作图
胶片 vs 数字：谁在抢谁的饭碗？
现在数字射线（DR、CR）很火，很多年轻人觉得胶片该进博物馆了。但说实话，在一些苛刻场合，胶片还是香。比如高温管道在线检测，你把成像板贴上去，还没来得及扫查，板子就烫坏了；胶片能耐几百度？至少贴一会儿还能扛住。还有透照角度诡异的位置，柔性IP板也塞不进去，胶片却可以裁成任意形状。不过数字确实快，最爽的是不用洗片——早年暗室里那股酸臭的药水味，简直是噩梦。有一次暗室红灯坏了，我摸黑装片，第二天发现胶片全跑光了。现在一想起就胸闷。
问：DR和CR到底哪个更适合焊缝检测？
答：这得看工况。DR（直接数字成像）速度快，分辨率高，适合流水线批量检测，比如螺旋焊管厂，一分钟几米的速度，胶片根本追不上。但是DR板子贵，怕磕碰，现场粗活慎用。CR（计算机射线照相）用的是柔性IP板，跟胶片差不多皮实，能弯曲，适合管道环焊缝，信号读取慢点，但缺陷检出能力不输胶片。我们做过对比，灵敏度和胶片基本持平，某些对比度甚至更好。个人建议：预算足、工况好，上DR；条件恶劣、追求可靠，CR更稳妥。胶片？留着当备胎吧，关键时候能救命。

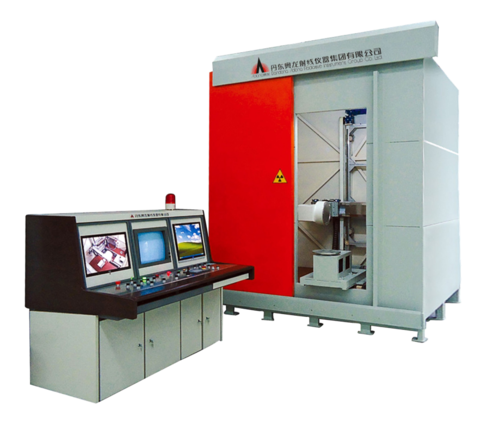

数字射线DR检测焊缝实时成像系统
最后啰嗦一句：无论技术怎么变，人的眼睛和责任心才是最后的防线。我见过最先进的自动评图系统，把焊瘤当缺陷报；也见过评片高手在一张模糊底片上抓出致命裂纹。所以，敬畏技术，但也别迷信。就这样吧，下次再聊。
