上周三，客户打电话来，火急火燎——不锈钢阀门阀体表面有一道划痕，怀疑是裂纹，问我能不能马上过去看一眼。我提着渗透检测包就冲过去了。说实话，肉眼看着就像一道普通划痕，没什么特别的。但涂上渗透剂、擦掉、喷显像剂之后，一条血红色的线慢慢渗出来，像皮肤下的毛细血管。裂纹！而且不浅。
这就是渗透检测的魅力，简单、直接，甚至有点原始。但就是这套方法，在工厂里转了五六十年，至今没人能丢开。超声波、射线，各有各的牛，但对付表面开口缺陷，渗透检测还是最灵的那一把刀。
两罐喷筒闯天下：原理其实土得掉渣
渗透检测用的东西真不复杂。几罐喷剂——清洗剂、渗透剂、显像剂。原理说白了就是毛细作用。中学物理都学过，细管子插水里，水会自己往上爬。裂纹就像那些细管子，渗透剂渗进去，擦掉表面的，再吸出来，缺陷就显形了。没什么高深理论，但做起来得小心。
不过，这里面门道不少。渗透剂分着色和荧光的。着色便宜，红光下看；荧光的要在暗室里打紫外灯，灵敏度高很多，能揪出0.5微米宽的裂纹——但车间里弄个暗室多麻烦，对吧？所以日常巡检，着色法占大头。但维修航空发动机叶片时，荧光法就是标配了，因为一丝裂纹可能就酿成大祸。
手法比药水更重要——一个老探伤工的碎碎念
很多人以为，渗透检测就是喷一喷、擦一擦，小孩都会。错了！表面预清洗不到位，等于白干。油污、锈迹堵住裂纹口，渗透剂根本进不去。我见过有些新手，拿块抹布蘸清洗剂随便抹两下，就开始喷渗透剂。结果漏检率吓人。

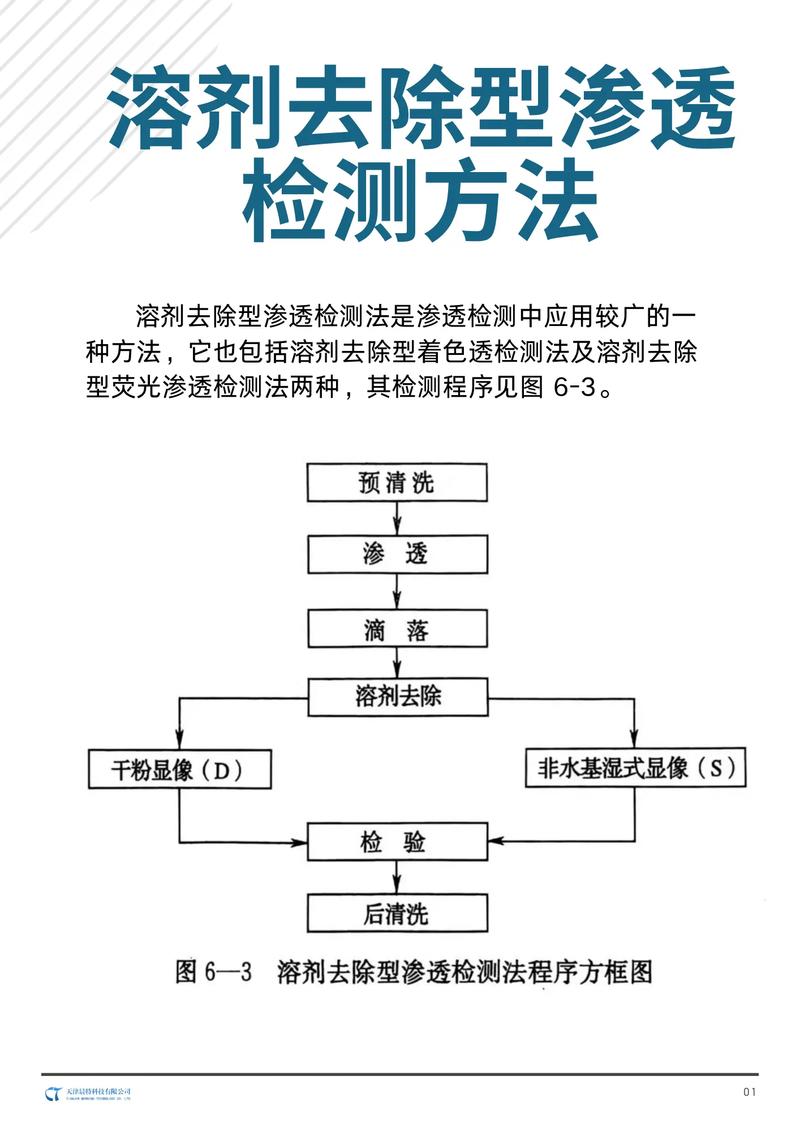

那标准流程是怎样的？✅预清洗——渗透——去除——显像——观察。每步都暗藏杀机。
渗透时间得够。铝合金铸件，20分钟打底；塑料件可能更长。环境温度低了？渗透剂粘稠，毛细作用变慢，得延长时间。显像剂喷的时候，距离要控制在20-30厘米，薄薄一层，不能厚——厚了裂纹显示模糊，像雾里看花。观察时机也讲究：着色法10-60分钟内读缺陷，超时显像剂可能把背景染红，伪缺陷让你怀疑人生。
说到伪缺陷，那真是搞渗透检测的噩梦。粗糙表面、焊缝边缘、螺纹根部，残留渗透剂特别难洗干净，一上显像剂，红彤彤一片，吓得人以为材料要报废。这时候就得靠经验了。用棉球蘸清洗剂，轻轻擦拭可疑区域，真裂纹血迹擦不掉，伪痕迹一擦就淡。💡一个小技巧：过洗（over-washing）比欠洗还可怕——高压水枪一冲，裂纹里的渗透剂也冲没了，那就是假阴性！所以标准都推荐用无水毛巾擦拭，不直接冲水。
问与答：车间里最常踩的坑
答：理论上，只要缺陷开口到表面，什么材料都能做。金属、陶瓷、塑料、玻璃。但多孔材料不行——比如未密封的粉末冶金件、非致密陶瓷，显像剂一上，背景全是红点，没法看。另外，某些高分子材料可能与渗透剂反应，得查兼容性。有一次检一个聚碳酸酯件，渗透剂里的溶剂把表面咬花了，报废！所以，非金属先做局部试验，别蛮干。
问：渗透检测和水压试验先做哪个？答：这个问题经常被问到。原则是：水压试验放在渗透检测之后。因为水压试验可能把裂纹压死，或者水进入缺陷，干了后残留物堵塞开口，渗透剂进不去。但也有例外：如果缺陷很深，水压能撑开裂纹，反而提高检出率。但常规流程还是先渗透后水压。我们厂吃过亏，一批阀门先打水压再渗透，漏检了几个微裂纹，客户现场泄漏，赔了一大笔。
灵敏度不是越高越好——荧光与着色的江湖恩怨
搞渗透检测，有时候灵敏度太高反而坏事。荧光法能检出微米级缺陷，但铸件表面多多少少有微观缩松，荧光一照，星星点点全是显示。判废吧，成本太高；放行吧，心里打鼓。这时候得结合断裂力学评估，看这些微缺陷是否影响用役。着色法恰恰因为灵敏度适中，在铸件检测中更实用——能抓住关键裂纹，又不会被微松捣乱。
不过话说回来，关键焊缝、锻件，那必须用荧光法。我曾经参与过核电站冷却泵叶轮的检测，要求每个叶片都做荧光渗透。那东西转起来产生巨大离心力，任何裂纹扩展都是灾难。我们在暗室里戴着头灯，紫外灯一照，叶片根部的荧光裂纹像闪电一样亮，真不是开玩笑的。
自动化渗透线？未来已来，但人是关键
现在不少大厂上了自动化渗透检测线，机器人喷涂、机器视觉判读。效率高，避免人为疲劳漏检。但全自动线也有盲点：复杂形状工件，喷头可能喷不到死角；视觉系统对伪缺陷的分辨能力还比不上老探伤工。我们车间去年引进一套自动线，开头三个月，误判率飙到15%，后来还是得人机结合——自动线初筛，可疑件人工复验。数字化是趋势，但渗透检测的本质，还是那个沾了红药水的老师傅的经验。
有时候我想，这门技术看似粗糙，却蕴含着一种哲学：表面平静之下，潜伏的缺陷终会显露，只要用对方法、给足耐心。就像生活，很多问题，你正视它，它就会暴露，然后才能解决。
所以，千万别小看那几罐喷剂。它们可能是工厂里最便宜的NDT工具，却也最考验人的匠心。
