上周车间里又出了一档子事儿——一帮人围着个轴类零件发愣，肉眼看着光滑锃亮，结果上磁粉一试，好家伙，裂纹像蜘蛛网似的趴了一片。这时候才想起那句老话：NDT这玩意儿，省不得。
说实话，磁粉检测，基本原理也就是初中物理那点儿事儿。铁磁性材料被磁化，缺陷处漏磁，吸一堆磁粉，出个磁痕。完事儿。可你要是真觉得刷点磁粉就能搞定一切，那就等着捅娄子吧。
现场翻车集锦：你以为的只是你以为
我见过最离谱的操作——有人拿块磁铁直接往零件上一贴，然后撒把磁粉，瞅两眼就说“挺好，没裂纹”。你是在腌咸菜呢？磁化方向呢？磁场强度呢？裂纹要跟磁场线平行，你就是累死在现场也看不见一条磁痕。💢
还有个经典问题：磁粉检测不是万能胶。不锈钢、铝合金、铜件……统统别想了，压根儿不是铁磁性材料。有人硬要测，结果自然白忙活。这时候老老实实做渗透（PT）或射线（RT）去，别犟。
前两天一个新来的小伙子，用磁轭来回蹭焊缝，蹭得挺带劲，可磁轭间距调得老大，磁场七拐八拐，根部缺陷全漏了。我问他：“你磁化电流算过没？这个板厚该用多少安培知道不？” 他一脸懵。得，又得返工。

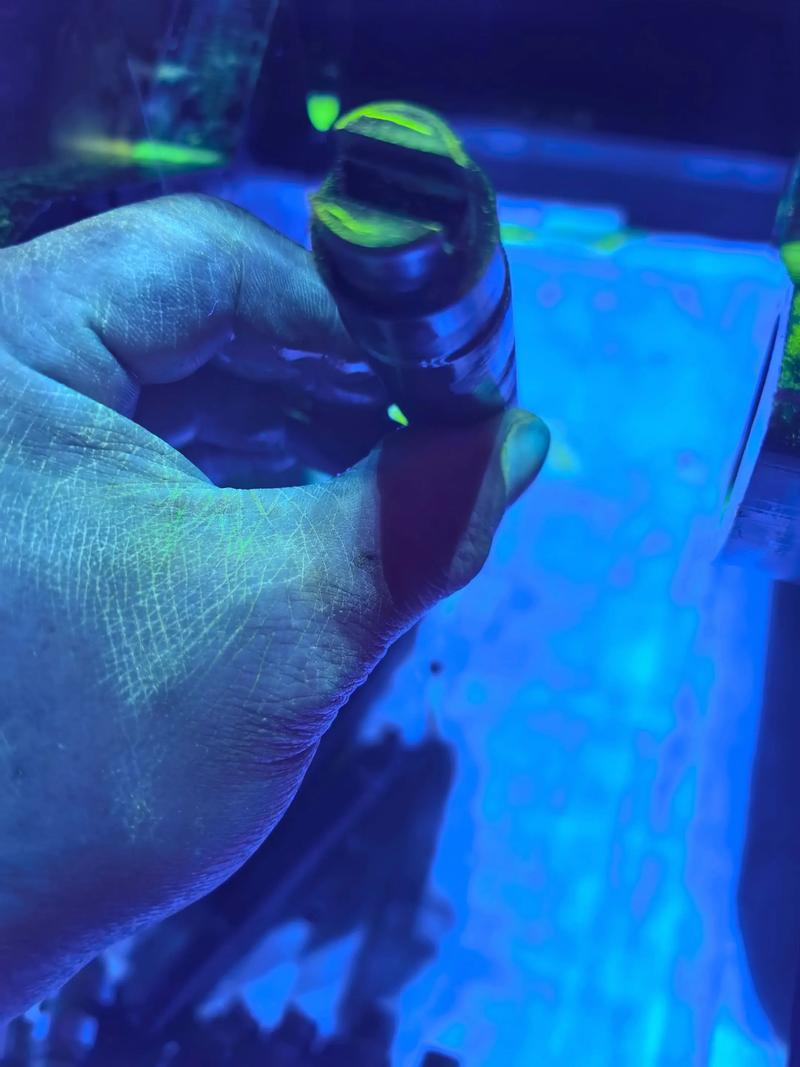

荧光磁粉：一场与黑光灯的纠缠
荧光磁粉灵敏度高，但事儿也多。夏天在密闭容器里干这活儿，捂一身防护服，黑光灯一照，汗珠子比磁痕还亮。更要命的是，环境光稍一亮，细微的缺陷显示就“隐身”。所以必须用暗室或遮光帘，还得时不时测一下黑光灯的辐照度——低于1000μW/cm²你还测个毛线。
前些年有个同行，用荧光磁粉查压力容器，发现一条浅浅的线性显示，非说是裂纹，把整个批次全判废了。后来复验——是划痕，而且是制造时就有的加工痕迹，虚惊一场。为什么？因为磁痕解读光靠眼睛不行，得结合位置、形状、方向，还有工艺背景。要不然，一根头发丝都能把你吓出心脏病。
退磁：不做就是给后续工序埋雷
好多新手觉得，检测完了，磁痕拍个照，报告一填，齐活。残余磁性？不存在的。结果呢，零件带着磁性去装配，吸了一堆铁屑，精度全毁；或者去后续焊接，电弧偏吹得焊工直骂娘。❗退磁这一步，必须做，还得做彻底。用退磁线圈慢慢过，或者交流退磁，然后拿场强计测剩磁，小于规定值（一般2Gs）才放行。别图省事，否则最后哭的是你。
下面来几个干货问答，都是从血泪里捞出来的。
问：磁粉检测前，工件表面需要打磨到多光滑？
答：不是越光滑越好。粗糙度Ra只要不超过6.3μm就行，太光了反而可能造成磁粉流淌，不易形成堆积。但油漆、锈皮、油污必须清理干净，否则磁粉浮在上面，缺陷显示被盖住，你找谁哭去？另外，千万别用喷砂——那会把表面缺陷给“糊死”。老老实实用溶剂清洗或者钢丝刷。
问：干法和湿法到底怎么选？心里没谱。
答：你记住一条：干法适合粗糙表面、高温工件（比如焊缝刚焊完还烫手），或者现场没条件配磁悬液的时候；湿法灵敏度高，适合光滑表面、大批量检测。还有个技巧——荧光湿法配合黑光灯，细如发丝的裂纹都能揪出来，但必须暗环境；普通黑磁粉湿法，白光下就能看，方便，但对比度差，容易漏掉浅的缺陷。选错方法，等于蒙着眼干活。
再唠五毛钱的现场歪招。有的人钻进了死胡同，总觉得标准磁化设备太贵，用土办法——拿根电线绕几圈通个低压大电流，直接往轴上套。胆儿是真肥。磁场强度分布根本不可控，局部要么过饱和烧糊了零件，要么弱得啥也看不见。💡记住：宁可用便携式磁轭或触头法，好歹有据可循。别玩火。
说到标准，很多工厂还在用老掉牙的ASTM E709，也不看看更新了没。新版本里对磁化设备校准周期、灵敏度试片要求都有变化。去年我帮一家供应商做审核，他们居然两年没校验磁强计，现场测出的磁场强度偏差百分之二十多。我跟他们质量经理说：“您这磁粉检测跟算命先生差不多。” 他脸都绿了。
对了，讲到试片，那个A1型、C型标准试片，你千万别当摆设。每天干活前，必须用试片验证系统灵敏度。试片上的刻槽要能出清晰磁痕，才算过关。不然你测了一整天，最后发现磁悬液浓度不对，或者磁化电流罢工了——那酸爽……
最后再提个醒：记录！记录！很多检测人员懒，随手画个示意图，尺寸也不标，半年后出了问题，谁也说不清当时那条磁痕到底在哪儿。现在数字化不香吗？拍带标尺的照片，用视频记录动态检测过程，尤其在处理复杂结构时，比如齿轮根部、异径管螺纹退刀槽，留下影像证据比你写一千字描述都管用。
好了，不多扯了。磁粉检测这活儿，看着门槛低，实际处处是坑。下次你再看见质检员拿着磁轭在零件上蹭来蹭去，别觉得他在磨洋工——说不定正在挽救一批产品。行了，我该去换磁悬液了，那玩意儿喷嘴里可不好受。
