每天都在和缺陷搏斗
干了十几年注塑，说实话——每天推开车间门，最先听到的永远不是机台运转声，而是心底那声叹息。今天又是哪套模出了问题？飞边？短射？还是该死的缩痕？我见过最离谱的一次，一套全新的汽车门板模，试模时居然因为一个排气槽深度差了0.02mm，直接导致困气烧焦，整个型腔糊成黑炭。材料费打了水漂，老板的脸色比模具还黑。
注塑模具这东西，说起来就几个零件。动模、定模、顶出、冷却。可它像极了女人的心——你以为你懂了，其实永远有惊喜等着你。不过话又说回来，摸透了它的脾气，90%的缺陷都能提前摁死。今天不扯虚的，直接聊那些让我掏了无数学费的坑。

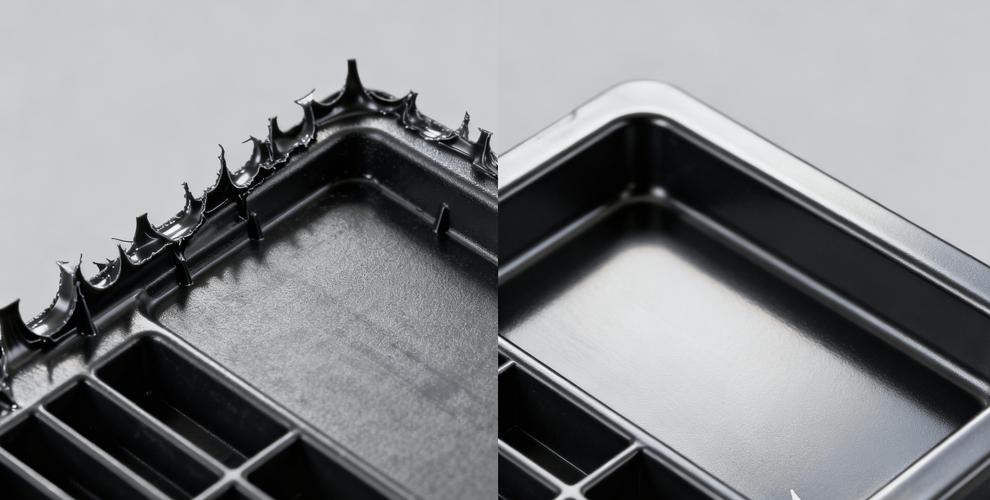

飞边：你以为锁模力够就没事？
飞边，最常见也最让人恼火。薄薄的一层塑料膜黏在分型面上，像口香糖一样顽固。新手总以为加大锁模力就能解决——太天真了。我试过，锁模力从200吨怼到280吨，飞边纹丝不动，反而把模具撑出微变形。后来拆开一看，分型面上有两处深不到10μ的磨损凹坑，高压熔体见缝就钻。修模师傅激光焊补，再上磨床重新打平，搞定。
还有一次更诡异：锁模力足够，分型面也没问题，可飞边依然准时出现。最后发现是注塑机模板平行度跑了，锁模时模具单边受力。所以别只盯着模具本身——那台服役了十五年的老机台，早就该做几何精度检测了。❗这里插一句：如果你用的还是肘杆式机台，定期打表测模板平行度，比什么都重要。
问：飞边总是出现在同一位置，换材料也没用，怎么办？
答：九成是模具问题。先做红丹测试，看分型面接触率。如果局部不贴合，多半是模具变形或磨损。但注意一个细节——如果飞边位置对应制品截面突变处，可能是局部压力峰值过高。这时候得从浇口设计或注塑工艺下手，比如降低该段注射速度。别一个劲死磕模具。

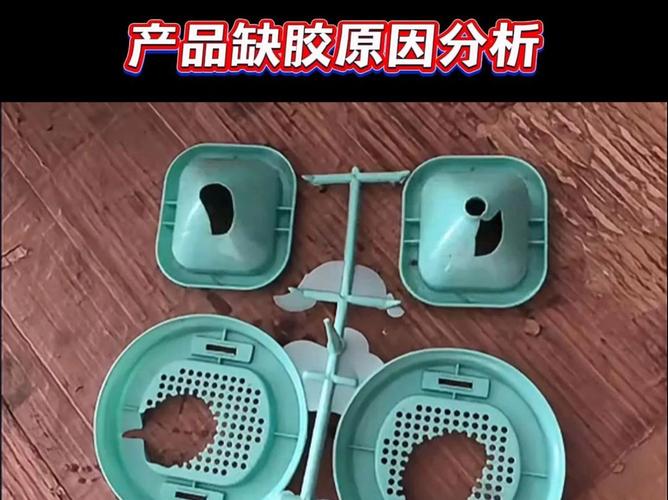

短射：不全是料的问题
制品打不满？先别急着调储料量。我试过这样一件事：一个PC/ABS薄壁接插件，总是末端缺一块。加了料量，加了速度，甚至提高料温——勉强打满，却出来一堆银丝。后来用 Moldflow 一跑，发现是排气不良引起的气体反压。在末端加了条0.02mm深的排气槽，问题没了，周期还快了0.3秒。排气系统这玩意儿，设计时总被轻视，出问题就让你痛不欲生。💡记住：薄壁高速注射，没有顺畅的排气，熔体永远别想痛快走到尽头。
当然，浇口过小导致冻结过早，也是短射的惯犯。尤其玻纤增强料，对浇口尺寸极度敏感。曾经一套PA66+30%GF的模具，用了潜伏浇口，理论计算没问题，实际一打就短射。我们硬是把浇口直径从1.2mm扩大到1.5mm，才彻底解决。经验告诉我：遇上填充困难，先查排气，再查浇口，最后怀疑材料流动性——这是血泪总结。
问：短射时加大保压压力有效吗？
答：保压是压实阶段，解决不了填充本身的问题。如果型腔都没填满，保压再大也是白搭。你得先保证熔体能顺利到达型腔末端，保压只负责补偿收缩。两者阶段不同，别混淆。
缩痕与气孔：塑料也会“饿”
缩痕让人心累。你明明给了足够的保压，它还是凹下去一块。最常见的原因是壁厚突变导致的体积收缩差异。有个案例，一个医疗设备外壳，背后立柱根部永远缩痕明显。改了几版保压曲线都没用，最后在立柱根部加了圆角，并局部减胶——让壁厚过渡平缓。缩痕瞬间消失。所以别老跟保压死磕，看看产品设计合不合理。
不过，有时缩痕是因为浇口位置太蠢。料流路径太长，远端补缩不足。这时得考虑多点进胶或改用热流道顺序阀控制。我见过一套模具，就因为浇口位置改了30mm，缩痕率从15%降到1%。你说神奇不神奇？
还有气孔，经常和缩痕一起出现，但成因不同。气孔是困住的气体或分解气体，缩痕是收缩不均。区分很简单：用火烧一下，冒黑烟、有气味的就是气孔。要根治，得改善排气、烘干原料、降低料温。❗特别提醒：PA、PC类易吸湿，烘干不到位全是泪。
问：保压阶段已经调了很久，缩痕还是存在，还有什么可能？
答：可能是冷却时间不够，或者模具局部温度太高。用模温仪打一下热成像，如果缩痕区域温度明显偏高，说明热量没带走。这时候要检查对应水道是否堵塞，或者重新规划冷却回路。有时加一条baffle or bubbler就能解决。

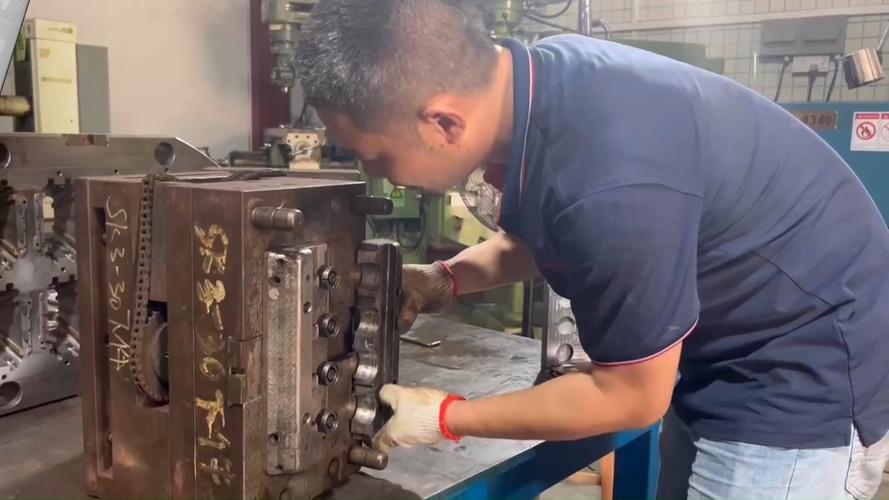

模具寿命：保养不是擦擦灰
模具是铁做的，但不代表它不会老。我见过一套价值80万的模具，三年就废了——动模侧一大堆蚀纹脱落，型腔表面腐蚀坑坑洼洼。原因？停用期间没做防锈，干燥剂都没放。还有一次，顶针板焊死，整个顶出系统卡死，因为长期没清理残余料屑和油污。模具保养，真的不是拿气枪吹吹那么简单。
日常维护清单：
– 每班次擦拭分型面，检查是否有划伤或压痕
– 每天检查水道，看流量、温差是否正常
– 定期给导柱、顶针、滑块打高温润滑脂，别让干摩擦毁了配合
– 停机超24小时，必须合模并留出一定的锁模力，防止热胀冷缩导致错位
– 长期停机：模具要拆开清洁，涂防锈油，放足干燥剂
我常说，模具保养是做给明天的自己看的。你偷懒一次，早晚加倍还回去。
问：模具抛光多久一次合适？
答：没有固定频率，取决于塑料类型和产量。含玻纤的材料，型腔磨损快，可能5万模就得检查表面粗糙度。无填料的普通塑料，20万模甚至更长。但最准的还是监测制品表面质量——一旦出现拖伤、拉花，立刻下模检查。另外，抛光别太狠，型腔尺寸会变小，影响精度。
一套注塑模具，从设计到报废，充满了坑和学问。说到底，技术问题总有解，最难的是人心——操作工偷懒，设计员傲慢，维修工将就。每一个缺陷背后都藏着一个故事，有时候哭笑不得，有时候拍案叫绝。但这就是我们的日常，不是吗？
