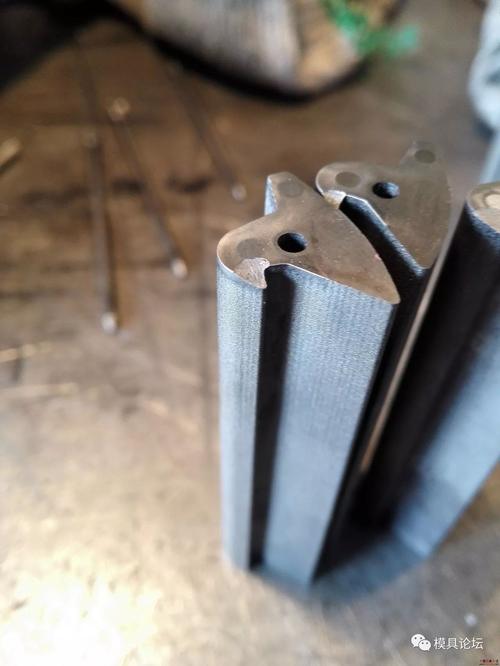

搞冲压的都知道，模具寿命简直就是悬在头顶的达摩克利斯之剑——崩刃、开裂、磨损，随便哪个问题都能让产线停摆。去年我们车间一套模具，明明设计参数都“标准”得不能再标准，结果居然冲了不到5万次刃口就碎成渣。老板黑着脸找我谈话那天，我蹲在压机旁抽了半包烟。说实话，那滋味，啧。
其实模具钢的选材就埋着雷
很多同行一上来就追求“高硬度”，动不动HRC62以上。对，耐磨性确实上去了，但脆得像玻璃。我见过杭州一家钣金厂，做空调面板的冲孔模，选的是进口粉末高速钢，68HRC，结果冲不锈钢时一个轻微偏载，整个凹模裂成两半。维修班长后来跟我吐槽：“这哪是模具，这是定时炸弹。” 后来他们换成韧性更好的DC53，虽然硬度降到60，但崩刃问题几乎绝迹。所以啊，硬度和韧性之间那个平衡点，不是抄手册就能找到的，得看你冲的什么料、什么间隙、什么速度。
还有个小众但致命的点：模具钢的碳化物偏析。有次我们采购了一批“便宜”的Cr12MoV，回来线切割后发现刃口附近全是肉眼可见的网状碳化物。热处理淬火后，应力集中导致微裂纹直接扩展。那种材料，就是给再好的热处理师傅也是白搭。现在我都要求供应商提供金相检验报告，否则免谈。
结构设计里的那些反直觉陷阱
答：这就是个典型的trade-off。圆角太小，材料流动阻力剧增，不但容易拉裂，还会让凹模圆角自身快速磨损——我测过，某汽车横梁拉深模，圆角从R8改到R5后，单冲次磨损量增加了4倍。而圆角太大，压边力覆盖不住就会起皱。我们的土办法是先做小点，试模时用油石手工修磨放大，直到找到临界点，再据此修改正式模具。别看土，实用！
💡 一个常被忽视的细节：导向机构。别以为导柱导套只是防止错位。高速冲压中，导柱间隙超差带来的横向震动，足以让凸凹模间隙周期性归零，产生局部啃刀。我习惯在常规导柱外再加一组滚珠导向，虽然成本高些，但刃磨寿命平均延长了30%。
还有卸料板。你猜怎么着？很多模具的“慢性自杀”源于卸料力不均匀。尤其那种细长凸模多的级进模，如果卸料板刚度不够，卸料时会侧向扯动凸模，导致单边磨损加剧。我现在的设计原则：卸料板厚度至少取凹模厚度的70%，再辅以等高柱和重型弹簧。别省那几毫米，划不来的。
被忽视的“热”与“润滑”
冲压过程中的热量，很多人压根不当回事。但高强度钢、厚板冲裁时，刃口局部温度可以瞬间飙升到几百度。这时候如果润滑跟不上，模具表面会形成一层极薄的“蓝脆层”，脆性极大，下一冲次就可能崩落。我们做过对比实验：同一种模具钢、同样工况，干冲时刃口寿命1.2万次；用挥发性冲压油，提到2.5万次；换成高粘度含极压添加剂的拉深油，达到4.2万次。这中间差的不是一点点。
答：影响大得很！普通聚氨酯弹簧压力曲线非线性，初始阶段力量弱，末了阶段力量陡增，这种冲击性回弹会锤击模具，产生疲劳微裂纹。氮气弹簧力值平稳，吸震性好。我们一套车门内板冲压模，改用氮气弹簧后，凸模断裂频率从月均1次降到半年1次。就是贵，不过跟频繁维修成本一比，还是值的。
再说回维护。磨床磨削时如果把进给量调得太大，容易产生磨削烧伤。烧伤层如果没去除干净，那层回火马氏体脆得惊人。有一次我们委托外协磨床加工一块凹模，回来一测，表面硬度降了5HRC不说，用放大镜都能看见网状裂纹。全报废。后来我们自己买了台慢走丝，关键部位自己干，放心。
最后分享个惊喜：去年我偶然读到国外一份资料，提到深冷处理。抱着试试看的心态，把一批冲铜片的凸模在淬火后、回火前进行了-196℃液氮深冷，保温2小时。结果呢，那批模具寿命平均提升了60%，而且磨损形态更均匀。机理大概是残余奥氏体完全转化、细小碳化物析出。这技术在国内中小厂用得少，但真心推荐尝试。
冲压模具这滩水，深着呢。每个环节都像多米诺骨牌，推倒一块就可能导致全局崩溃。所以说，别迷信标准答案，也别死磕单一指标。多拆几个报废模具，拿放大镜看看断口，比看十本教材都管用。对吧？
