干了二十年压铸，我最怕听到车间主任说那句：“模具又裂了！”——特别是新模，刚上机几千模次，龟裂就出来了，气死人。
这行当，压铸模具寿命就是钱。多打一万一模次，省下的可是真金白银。但很多时候，咱们把问题都归到钢材上，其实冤枉了钢厂。
材料选型：H13不是万能神药
很多人一上来就说：用H13啊。没错，H13是压铸模具钢里的“万金油”，但它真的适合所有工况吗？
比如做铝合金结构件，模温高、冲蚀大，我见过不少厂迷信进口H13，结果模具表面冲蚀得跟月球表面似的。这时候——该用8407或者DAC55，别死磕H13。特别是那些薄壁深腔件，热疲劳是主要失效形式，得选韧性更好的料。

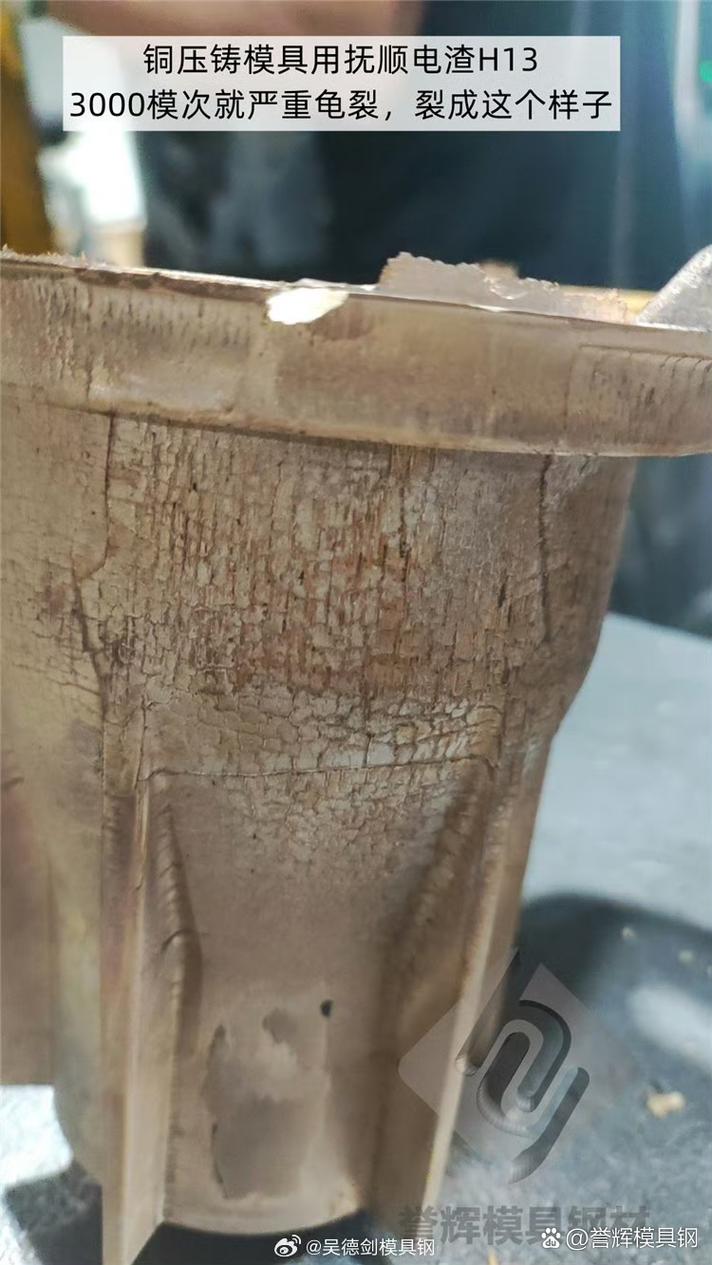

说实话，选材不光是看牌号，冶金质量太关键了。同样叫H13，电渣重熔的和普通电炉的，寿命能差一倍。你信不信？我亲手试过，东北特钢的ESR料和某小厂的料，同样热处理，三万模次后前者只是轻微网状裂纹，后者直接掉块了。唉！
热处理：最容易被坑的环节
模具开裂，一半责任在热处理。淬火温度高了、回火不足、冷却不当……全是雷。但好多老板图便宜，找个小热处理厂，什么炉子都不知道。
记得一回，一套模具淬完火硬度58HRC，回火后还有56，看着挺硬，结果一上压铸机，三天就崩了个角。一查金相，晶粒粗大，到处都是上贝氏体。这能不脆吗？
所以我的经验是：压铸模具淬火后必须三次回火，每次回火后要冷到室温再进炉。而且回火温度一定要避开500℃脆性区——虽然有些说法不统一，但实践中我吃过亏，所以我现在都走580℃以上高温回火，让硬度降到48-50HRC左右。别贪高硬度，韧性才是命根子。
还有真空热处理，别迷信。气淬冷速不够的话，心部性能根本不行。碰到大模仁，油淬反而更稳妥。这都是钱砸出来的教训。
表面处理：别以为氮化了就万事大吉
氮化能防冲蚀，但也容易引入脆性。特别是渗氮白亮层，厚了就是定时炸弹。有一次我要求氮化层深0.2mm，结果供应商给整到0.4mm，白亮层15μm……好家伙，一打热疲劳，表面像饼干一样脆裂剥落。
现在我喜欢用氧化+氮化复合处理，或者直接上PVD涂层。虽然贵点，但对付高硅铝合金确实有效。不过涂层也不是万能，模具有尖角、深孔的地方，涂层结合力就差，照样剥落。所以模具设计时就得配合，那些直角死角得倒圆角——再强调一遍：模具设计是源头。
现场使用：细节决定寿命
模具寿命短，别光怪材料和热处理。使用习惯也很要命。比如预热，冬天模具不预热到180℃以上就开机，那简直是让模具“炸裂”。我见过一个操作工，急着出活，直接用铝液烫模温，结果模芯直接冷热冲击开裂。你说这怪谁？
还有脱模剂喷涂，太多太少都坏事。喷涂不均，局部过冷，热应力大。我现在要求定期检查喷涂机器人轨迹，确保覆盖均匀。另外，压铸工艺参数里的速度、压力也得优化，高速填充虽然好，但冲击力大，对模具冲刷严重。
中间穿插个问答吧：
问：为什么我的模具总是同一个地方开裂？
答：如果固定位置开裂，十有八九是应力集中。你仔细看，那里是不是尖角、台阶、或者壁厚突变？设计上得改进。另外，也可能是冷却水路离型腔太近，温差应力反复拉扯。用红丹检查一下脱模斜度，是不是有倒扣拉伤？很多时候设计缺陷不改，换再好的钢也白搭。
问：现在有什么新技术能大幅提高压铸模具寿命？
答：有！比如激光熔覆修复+表面织构，对于一些局部冲蚀严重的区域，可以激光熔覆一层钴基合金，寿命提升明显。还有随形冷却水道，用3D打印做模仁，温度场均匀多了，热疲劳能降低30%以上。不过成本高，目前主要还是用在高端件上。另外，模具钢本身也在进步，像博乐、一胜百的新牌号，纯净度高，各向同性好，确实牛。但记住，再好的钢，遇到蹩脚的热处理和粗暴使用，照样短命。
维护保养：别等裂了再修
模具要定期消应力回火。一般每打两万模次左右，做一次去应力处理，能有效延缓龟裂扩展。还有，焊补修复有讲究，得用同材质焊丝，焊后要立刻回火，否则热影响区硬度高得离谱，下次就裂在那条焊道旁边。
我见过有师傅图方便，用422焊条补模芯，简直是开玩笑。压铸模具焊补必须用专用模具焊丝，ER5183（针对铝合金压铸模）或类似的。焊补后最好再局部去应力。
最后唠叨一句：压铸模具寿命是个系统工程，从设计、选材、热处理、加工、使用、维护，缺一不可。别总盯着价格便宜的模具厂，省下来的模具费，可能全赔进停机换模的时间里。
心态崩过无数次，但现在看开了，模具这东西，你对它好，它就对你好。就这么简单。
