干了二十年无损检测，渗透检测这一块，我算是又爱又恨。– 爱的是它简单直接，恨的是稍不留神就漏检。记得有次一个阀体，表面看着光洁，磁粉和射线都没问题，最后渗透一做——密密麻麻的裂纹，像蜘蛛网一样！🕸️
当时后背发凉。要不是多做了这一步渗透，这批货发出去，后果不堪设想。所以，渗透检测，别小看那几瓶液体，真能救命。
五块钱和五万块：渗透检测到底贵不贵？
有人说渗透检测成本低，这话对，也不对。一瓶渗透剂几十块，显像剂几十块，确实便宜。但你算过返工成本吗？
一套流程下来，清洗、渗透、去除、干燥、显像、观察，每一步都可能出错。你要是漏了一个裂纹，发动机叶片飞出去，赔上五万都不够！
所以，别只盯着材料费。渗透检测的核心价值在于检出缺陷，而不是省那点试剂钱。❗
我见过有的厂子，显像剂喷得跟下雪一样，厚厚一层，结果细微裂纹全盖住了，白做。还有的为了省时间，渗透时间不够，就五分钟，标准要求十五分钟以上——这钱省得，迟早吐血。
方法选不对，活该返工：PT、FPT傻傻分不清

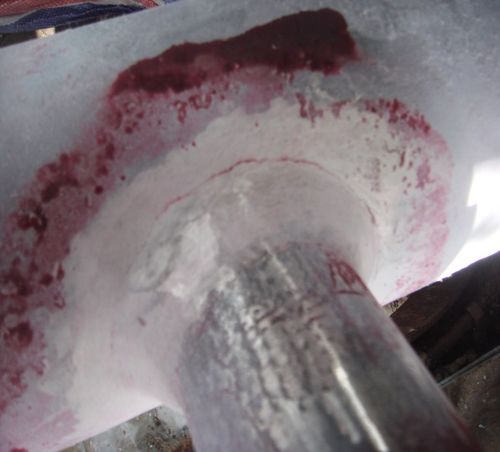

渗透检测分好几种。最常见的就是着色法和荧光法。着色法（PT）就是在白光下看红色显像，荧光法（FPT）要在暗室用黑光灯看黄绿色显示。两者灵敏度差远了。
💡 荧光法的灵敏度比着色法高一个数量级。你要是检测航空件，敢用着色法糊弄，局方审核直接叫你关门。但荧光法要求暗室，有点麻烦，对吧？
还有些特种方法，水洗型、后乳化型、溶剂去除型。选不对，就是给自己挖坑。
比如说，水洗型渗透剂，你要是水压大了、水温高了，很可能过清洗，缺陷里的渗透剂都给冲没了。后乳化型呢，乳化时间要卡得死死的，多一秒就过乳化，缺陷显示全泡汤。😫
所以，方法要根据工件材质、表面状态、缺陷类型来选。别想当然。
实操怒答：这些坑，摔过才知道疼
问：渗透检测前，工件表面要打磨吗？
答：千万别乱打磨！除非表面有油漆、氧化皮，否则不要用砂轮打磨。打磨会把金属塑性流动，把裂纹的开口堵死，结果渗透剂进不去，反而检不出来。用化学清洗或者溶剂擦洗就好。我就吃过这亏，一个轴类件，打磨得亮晶晶，渗透一做没缺陷，结果装机就断，拆下来断面一看，裂纹都长里面去了。
问：显像剂喷多厚合适？
答：薄薄一层，均匀即可，能看见底色又不过厚。标准上叫“均匀薄层”。太厚了，裂纹里的渗透剂被盖住，吸不出来。太薄了，显示不明显。我自己是喷的时候离工件30cm，扫着喷，别停在一处。经验之谈——听不听由你。😉
问：渗透检测完，怎么判断是真缺陷还是伪显示？
答：真缺陷显示有规律，比如裂纹是线状、树枝状。伪显示通常是由于清洗不净、渗透剂残留、手套印等造成的，形状不规则，边缘模糊。还有，用沾了溶剂的棉签轻轻擦，真缺陷的显示会短暂消失又重现，伪显示一擦就没了。这招很管用。
标准是死的人是活的：那些所谓的小聪明
有的老师傅觉得，渗透检测嘛，眼睛看好就行。但是标准（比如ASME、ASTM、GB/T）里规定的参数，那是血泪教训换来的。渗透时间、温度、显像时间，差一点就差很多。
冬天检测，温度低，渗透剂粘度大，渗透能力下降。标准要求温度应在10-50℃，实在达不到怎么办？加热工件或者用专门的低温渗透剂。别拿常温渗透剂糊弄，那个灵敏度根本不够。
还有一次，有个徒弟图省事，用清洗剂直接冲掉多余的渗透剂，结果把缺陷里的也冲走了。正确做法是先用干净不脱毛的布擦，再用溶剂润湿布擦拭。水洗型也要控制水压、水温和距离。
这些细节，书上看不到，全是教训。❗
最后说一句，渗透检测虽然入门简单，但要做好，真得用心。别以为就是涂涂显像剂那么简单。
下次我再聊聊磁粉检测和渗透检测的区别，以及怎么配合使用。
