原理真没那么玄乎

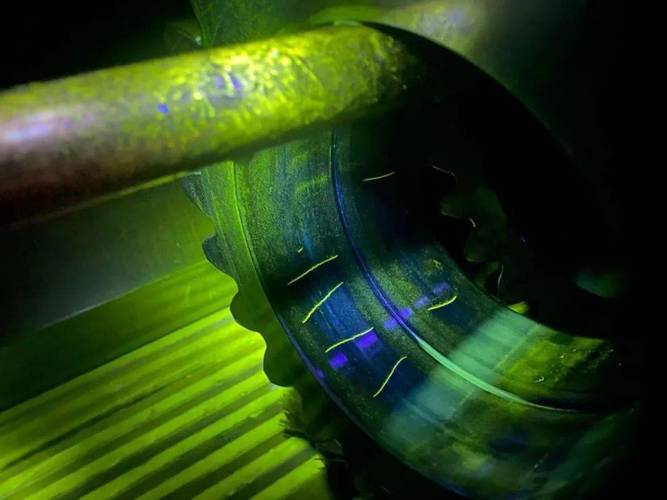

铁磁性材料表面或近表面有缺陷？好，磁化它。漏磁场形成在缺陷处，吸附磁粉，形成肉眼可见的磁痕。就这么简单。但——注意这个转折——怎么磁化，用什么电流，磁粉是干法还是湿法，磁悬液浓度怎么调，紫外灯辐照度够不够……每个细节都能让你栽跟头。 我曾经在一根轴类零件上发现过一条不到2毫米的疲劳裂纹，用交流电磁轭，垂直方向磁化两次，才让那条小东西显形。当时紫外灯下那个荧光磁痕啊，像黑夜里的闪电，刺眼！可要是换个方向，或者用直流，可能就漏过去了。多少重大事故就是这么发生的？
别迷信设备，先搞懂磁化方向
现场最头疼的是什么？是自以为是的“老师傅”——我老说这种话是不是显得刻薄？可我见过太多人把磁粉检测当成走过场。特别是做焊缝检测的时候，磁轭跨距随便一搭，也不管有效区域，摆个姿势拍张照就算完。 磁化方向与缺陷方向垂直才能获得最佳灵敏度。这个基本概念被无视的次数，简直令人发指。当一个裂纹平行于磁力线时，漏磁场微乎其微，磁粉根本聚不起来。所以对于不确定方向的缺陷，必须至少做两个近似垂直方向的磁化。交流电有趋肤效应，适合表面缺陷；直流或整流电渗透深度大，能发现近表面缺陷。你用错电源，比如拿个交流电磁轭去查皮下气孔，那不是开玩笑吗？ 我曾经检测过一个锻压模具，表面看起来光鲜亮丽，可是用直流磁化加上连续法，荧光磁粉一上，密密麻麻的细小裂纹全出来了，像干涸的河床。那模具再上机估计用不了三天就得崩掉。当时老板在旁边看着，脸都白了——然后给我塞了个红包。这行有时候还靠点运气，但更多时候是严格的参数控制。 问：磁粉检测是不是只能用在铁磁性材料上？那铝、铜怎么办？答：对，这就是它的先天局限。铝、铜、奥氏体不锈钢这些非铁磁性的，磁粉检测根本没用，你磁化不了它。这些材料得找渗透检测或者涡流检测。不过对于碳钢、合金钢、铸铁这些铁磁性材料，磁粉检测的优势太大——速度快、灵敏度高、成本低，而且能给出直观缺陷图像。有时候在现场，我们先用磁粉快速扫一遍，有问题再上超声或者射线复查。
湿法与干法：那个让你犹豫不决的选择

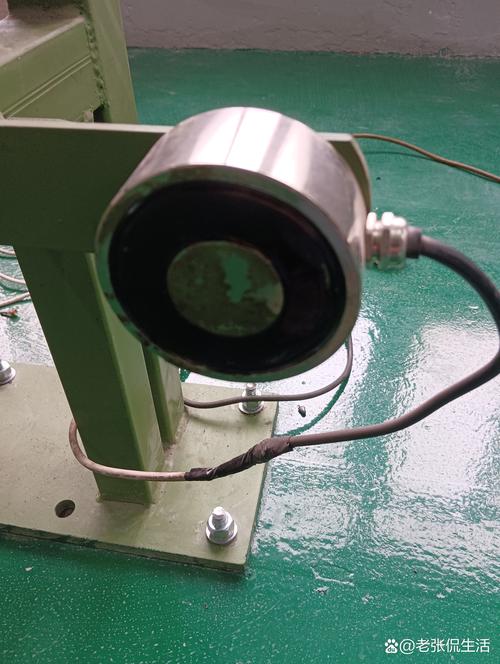

湿法磁悬液细腻，适合发现细小裂纹，荧光湿法更是灵敏度高到变态，能检出微米级的缺陷。但对表面粗糙的铸件、焊缝，干法磁粉反而更好——它流动性好，容易被漏磁场吸附，而且不像湿法那样容易在粗糙表面形成背景污染。我见过用干法磁粉在铸钢阀体上发现一条又深又宽的冷隔，湿法反而因为积聚太多磁悬液而模糊一片。 可有人偏偏走极端，不管什么活儿都只用湿法，理由是“标准规定优先使用湿法连续法”——你倒是把标准看完啊！那标准还有一句：对于温度高的工件或粗糙表面，宜采用干法。断章取义害死人。 问：磁粉检测后要不要退磁？有人说必须退，有人说不退影响不大？答：这种和稀泥的说法最讨厌。明确告诉你：大多数情况下必须退磁。剩磁会影响后续加工，比如吸附铁屑损坏切削刀具，或者干扰仪表。尤其对转动部件、轴承件，剩磁可能吸附磨粒导致异常磨损。我亲眼见过一个齿轮箱因为齿轮没退磁，运行中把金属碎屑全吸到齿面，最后点蚀得一塌糊涂。只有一些特殊情况，比如这个零件还要经过热处理被加热到居里点以上，或者后续工序允许，才可以省略退磁。所以，别图省事，拿退磁仪好好过一遍。
