干了二十年探伤的老张跟我说，他最怕翻那一摞摞胶片——不是怕评，是怕找。一个项目下来，胶片堆得跟粮仓似的，随便找一张都能急出一头汗。确实，射线检测这行，早年谁没被暗室里的药水味儿熏得头晕过？❗ 但现在不一样了，数字射线一上，电脑前点点鼠标，缺陷无处遁形。不过说实话，数字化也不是万能药，有些场合还非得用胶片不可，这话题我们得好好唠唠。
原理就那么回事，但门道挺深
射线检测（RT），说白了就是用X射线或γ射线穿透工件，由于缺陷处和完好处的密度、厚度不同，射线衰减程度不一样，在底片或探测器上形成明暗差异。原理简单得像拍X光片，但工程上的门道——💡 比如几何不清晰度、增感屏选择、透照角度——随便哪个参数没调好，可能就漏掉裂纹。尤其是焊缝检测，T型接头、管座角焊缝，透照方向稍偏，缺陷投影就变形，评片时容易误判。我记得有次核电站抢修，γ源透照时间算错，片子全黑，半夜两点重拍，那酸爽……
胶片法的鸡肋与数字化的逆袭
传统胶片射线照相（RT-Film）用了上百年，优点——分辨率高、存档寿命长（我曾看过三十年前的片子，影像依然清晰）。但缺点也真要命：工序繁琐，暗室处理、显定影、水洗烘干，一处不慎就出伪缺陷；而且成本高，一张大尺寸工业胶片几十块，碰上大型球罐，一次可能用掉几百张。更烦人的是，评片要在观片灯前眯着眼看，效率低，评片员的眼睛不到五十岁就花了。于是，数字射线成像（DR）和计算机射线照相（CR）杀出来了。

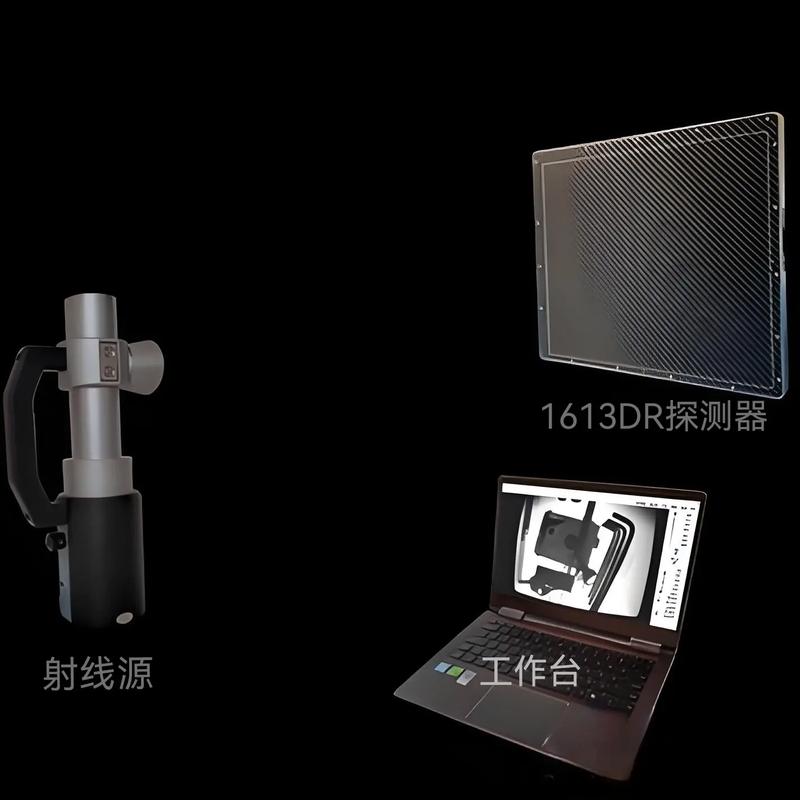

DR直接上平板探测器，实时成像，图像立马显示在屏幕上，信噪比高，还能对图像进行各种后处理——灰度拉伸、边缘增强，让缺陷更扎眼。✅ CR则用成像板代替胶片，扫描读取后，影像数字化，省去暗室，但还得读片。不过话说回来，DR设备贵，初期投入大，小厂根本扛不住；而且高温或狭窄空间，平板塞不进去，还是得仰仗γ源加胶片。所以，数字射线并没有完全取代胶片，它们更像个互补关系。
问：数字射线检测比胶片到底快多少？

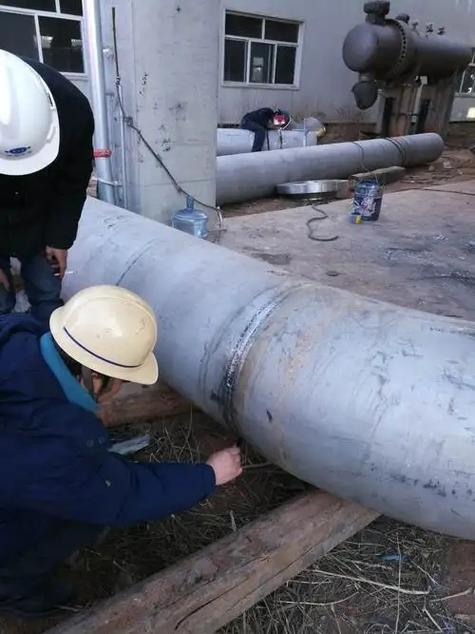

答：那得看场景。比如直径1米的管道环焊缝，胶片法从贴片、曝光到冲洗评片，至少3个人搞2小时；用DR系统，实时成像，一个人20分钟搞定，图像当场可判。但如果是几十个小口径接管，贴片麻烦，DR探头进不去，可能用γ射线加胶片反而灵活。速度优势主要在中等以上管径或平面件。
问：数字图像的清晰度能赶上胶片吗？
答：早期CR确实不行，空间分辨率低，但现在的DR，像素尺寸可达100微米以下，配上微焦点X射线机，放大后细节比胶片还强。不过胶片的分辨率理论上还是顶级（可达20微米），只是受制于透照几何和散射线，实际应用中DR已经满足绝大多数标准了。航空铸件之类高要求场合，有时还是双保险——胶片验一遍，DR再验一遍。
安全防护是悬在头顶的剑
射线这东西，看不见摸不着，危害却是累积且不可逆的。❗ 每年都有因防护疏忽被辐射灼伤的案例。工业探伤用的X射线能量动辄300kV，γ源更是铱-192、钴-60，那剂量率，站旁边几分钟可能就超年剂量限值。所以射线检测安全必须铁律：控制区拉警戒线、声光报警、个人剂量计佩戴、射源专人保管。最好笑的是，有些工地的围栏设置形同虚设，工人嫌绕路直接翻栏杆！甲方再催工期，也不能拿命赌。我见过最规范的——每次透照前，双人确认人员清场，对讲机喊三遍，然后才按曝光键。这样做虽然慢，但心安。
问：进行现场射线检测时，周围要多远才安全？
答：没有固定距离，得根据源种类、活度、曝光时间和屏蔽情况计算。通常用便携式剂量仪划定控制区边界，保证边界外剂量率低于2.5μSv/h。粗略讲，Ir-192源，几十居里，无屏蔽时三十米外可能还超标；有铅房或厚钢板遮挡，几米外就安全。所以每次作业前都必须做辐射剂量估算，并实测验证。
应用遍地开花，但各有讲究
射线检测不光用在焊缝上。✅ 铸件检测——发现缩松、气孔、夹杂；✅ 电子元器件——检查内部连线；✅ 管道腐蚀测厚——双壁单影法看壁厚减薄；✅ 甚至考古！前段时间不是用CT扫描了木乃伊吗，那也是射线技术。工业上最密集的还是压力容器和长输管道，标准严格，100%探伤比例，每一张片子的黑度、灵敏度都要达标。这里不得不提到CR的崛起：建筑钢结构的焊缝检验，以前全用γ源加胶片，现在很多开始用磷光体成像板，重复使用，绿色环保。
不过有些异形结构，比如角焊缝、搭接焊缝，透照布置真是考验技术员经验。我见过一个离谱的案例：某项目换热器管子-管板焊缝，用棒阳极X射线机管头伸进去拍，结果管头过热烧毁，直接报废——💡 所以选方法时得充分考虑冷却、工装，不能光看分辨率。
说了这么多，射线检测这行，技术革新快，但老手艺也没丢。AI评片现在也开始试用了，深度学习模型识别气孔、裂纹，准确率不错，不过碰上复合缺陷，还得老法师确认。未来嘛，大概率人机结合，评片员可能变成复核角色。怎么样，是不是觉得这个老行业还挺有活力的？
