参数能值几个钱？关键在细节。同样的规格，有的磨机用两年还行，有的半年就趴窝。问题出在哪？
今天不扯虚的。咱聊聊那些真正影响你生产效率、却没人告诉你的门道。
别再死盯产量了，磨机类型搞错直接报废
很多新入行的朋友一上来就问：“我要日产500吨，推荐个型号。” 我一般先反问一句：你磨啥？
看，就是这么简单的问题，对方往往愣住。
球磨机不是万能机。溢流型、格子型、风扫磨……选错了，轻则产量上不去，重则整机报废。比如你磨石英砂，用溢流型——出料细度倒是达标了，但处理量低得想哭。反过来，你要是做金属选矿，溢流型排矿确实快，可过磨现象严重，回收率掉得你心疼。

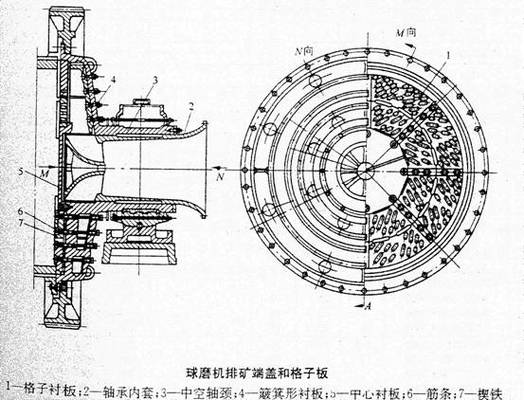

记住：格子型球磨机适合粗磨，排矿渣快，不易过磨；溢流型球磨机适合细磨，产品粒度均匀。 还有一个易忽略的——风扫式球磨机，专磨干粉，带选粉系统，你要是做煤粉或者矿渣微粉，那就是它了。
问：我们厂是做陶瓷粉末的，要求粒度D97≤10微米，用哪种球磨机？
答：陶瓷行业一般用间歇式球磨机，湿法研磨，可以精确控制细度。如果是连续生产，可考虑溢流型球磨机加分级系统，但要注意内衬要用氧化铝或橡胶，防止铁污染。陶瓷原料最怕铁，磁选都救不回来。
看到了没？不是光看处理量，物料特性决定磨机类型。千万别本末倒置。
钢球配比：不是装满就行，这里面学问大了
我见过最离谱的操作——新磨机到了，工人直接把一吨钢球倒进去，说：“装满肯定效率高。”
我当时差点背过气去。

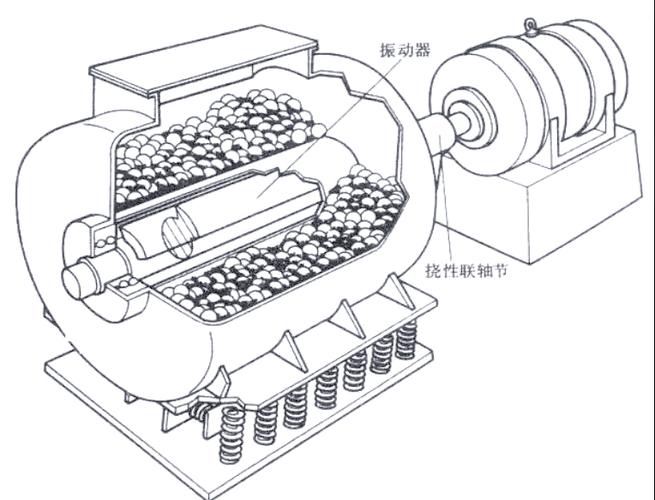

装球量、球径配比、补球制度，每一项都关联着电耗和产量。一般来说，装球量在磨机有效容积的40%~45%最佳。 但更重要的是大小球的搭配。大球砸碎，小球研磨。你要是全放大球，冲击力是有了，但研磨面积不够，细粉少；全放小球？冲击力不足，大块料磨不细。
还有补球——每天需按钢球磨损率补加，保持级配稳定。 不然越磨产量越低，电耗却蹭蹭涨。别觉得这是小事，我算过一笔账：一台3.2×13米的磨机，钢球配比合理，一年省下20万电费轻轻松松。
问：新磨机初次装球，怎么确定钢球大小比例？
答：先做物料的可磨性试验。没有试验条件？根据入料粒度和产品粒度要求反推。举个例子，入料-20mm，要求出料200目，通常配比是：Φ100mm球占20%、Φ80mm占30%、Φ60mm占30%、Φ40mm占20%。但千万别照搬，不同矿石硬度差异太大，这个得试。
所以啊，别信那些“万能配比”，全是坑。
日常维护：听到这种异响，赶紧停机！
球磨机平稳运转时，噪音低沉均匀。要是突然出现尖锐的金属撞击声……啥都别想，立刻停机！
老手都懂，这多半是衬板脱落或断裂。不及时处理，轻则伤筒体，重则断轴。还有齿轮啮合的声音——正常是“嗡嗡”声，如果变成“咔咔”的间断冲击声，八成是齿轮磨损严重或异物卡入，再开下去大齿圈报废，十几万就没了。
日常巡检要注意啥？三点：
✅ 润滑油温度和油压——油站回油温度突然升高，可能是轴承损坏前兆。
✅ 螺栓松动——每周检查衬板螺栓、地脚螺栓，别等掉了才拧。
✅ 电流波动——磨机电流突然变大又恢复正常？大概率是负荷忽高忽低，进料系统或分级机出问题了。
别嫌麻烦。维护不到位的磨机，寿命至少缩短三分之一。
问：球磨机运行中电流波动大，找了半天没找到原因，怎么办？
答：电流波动大，第一步查进料量是否均匀，如果进料正常，再查排料是否畅通——返砂量过大会导致磨机过载。还有一个容易忽略的：钢球量偏多或偏少都会引起电流波动，尤其是装球太多，电流会周期性上升再回落。实际经验：停机后测球面高度，如果低于进料口下沿300mm左右，就正常。
还有很多细节，比如衬板形状、隔仓板通风……今天实在说不完。总之，别把球磨机当个铁桶子，它是有脾气的。你得顺着它来，摸透它的秉性，它才给你好好干活。
回头有空，再聊聊比如“料球比”那些没人提但贼重要的东西。
