2026-07-16 22:32:49 作者：网编
分类：文章
上周帮一家生物公司调试冻干机，差点把我搞崩溃。
真空度死活拉不下去，冷阱温度忽高忽低，最后拆开捕水器——好家伙，冰霜糊得跟棉被似的。当时真想骂一句：这设备谁选的型？后来发现，那台冻干机冷阱设计压根就没考虑高升华速率。
说实话，冷冻干燥这玩意儿，原理简单得像煮开水反着来，但工程细节能坑死十个老师傅。
冻干机的心脏——冷阱
冷阱不是越冷越好。很多人盲目追求 -80℃、-100℃，花大价钱买深冷机组，结果热量传不过来，冰堵在管路上。
冷阱真正的核心能力是捕水速率。比如 24 小时能捕获 20 公斤水蒸气，和能捕获 5 公斤，那完全是两种机器。见过最夸张的案例，某款标称 -85℃ 的进口冻干机，实际干燥时间比国产 -55℃ 的还慢 40%——因为冷凝器盘管间距太大，蒸汽流阻高得离谱。
❗ 选型时别光看温度，直接问厂家要捕水性能曲线。不给？换一家。

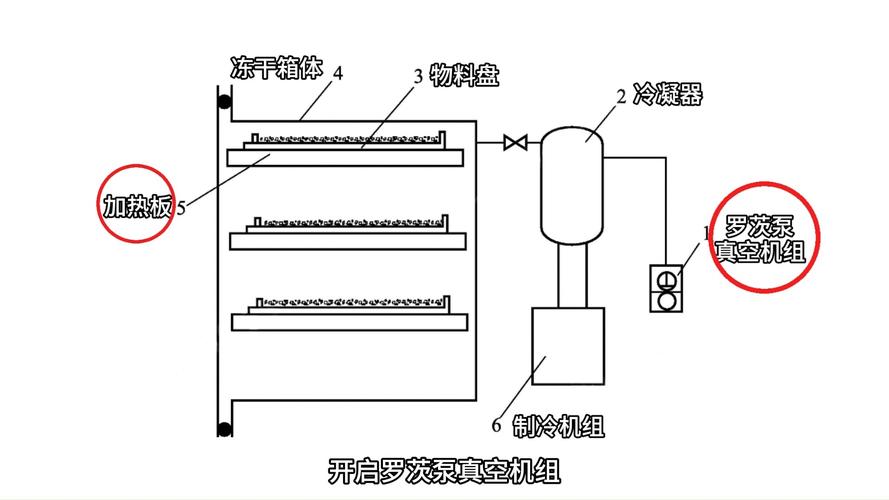

冷冻干燥机冷阱结构剖面图
预冻速度决定了后期开裂
冷冻干燥的第一阶段不是抽真空，是预冻。很多人忽视这一步，直接用最大速率降温，结果物料内部形成大冰晶，升华后留下蜂窝状结构——搁食品里口感酥脆是好事，在生物制剂里那就是“分层断裂”。
我记得有次做某种疫苗的冻干，厂商给的工艺是 0.5℃/分钟慢冻，但操作工嫌慢，调到 2℃/分钟，出来的粉饼一塌糊涂。共晶点测试仪显示那个配方的共晶区在 -15℃ 附近晃荡，快速降温会把溶质排斥到冰晶间隙，干燥后复水时活性损失 30%。
💡 所以必须测共晶点，而且要用电阻法或差示扫描量热法，别用冻干显微镜目测——那就是糊弄外行的。
药品冷冻干燥共晶点测试装置
问：冻干和普通干燥到底有啥本质区别？
答：普通干燥蒸发去水，液态变气态，分子间距近，表面张力会把细胞结构搞塌，热敏物质直接废了。冷冻干燥是固体升华——冰直接变蒸汽，没有液相，微观骨架支撑得住。但要是共晶点没摸清楚，升温太快，冰晶变成水再蒸发，那叫塌陷，等于白冻干一场，样品废了。
问：怎么判断冻干终点，不能只靠时间吧？
答：这问题问得好。常见三个方法：1）压力升测试，隔离腔体看真空度变化，如果上升缓慢说明还有水汽；2）温度探头比对，物料和搁板温度趋于一致，温差小于 1℃ 可认为干燥结束；3）微量水分在线检测，比如用露点仪直接测排气，这个最准但也最贵。千万别凭经验到点儿关机，残留水分超过 3% 很多产品就不合格了。
真空度的猫腻
真空度的猫腻
真空度不是越低越好。真空度过高，分子平均自由程大到离谱，热量传递反而差，干燥速度不升反降。
有一次我碰到个奇葩故障：冻干机真空计显示 5 Pa，完美，可物料就是干不透。折腾半天发现真空硅规位置不对，装在泵口而不是腔体，测到的根本是泵的极限压力，腔体里还是 30 Pa 的水蒸气压。这种低级错误居然出现在某大厂设备上。
✅ 靠谱做法：在干燥腔和冷阱之间装电容薄膜规，不受气体成分干扰，还能校准皮拉尼规。还有，定期做真空泄漏率测试，很多厂子从来不测，阀门密封圈老化一两年都不知道。
冻干这事儿，一半靠设备，一半靠工艺。而工艺的核心，说实话，是耐心。因为升华速率就那么点儿，强行提高加热温度，轻则表层结壳，重则物料鼓泡喷溅。
我见过最极端的例子，冻干一种纳米脂质体，升华阶段搁板温度差 1℃ 就能导致复水后粒径从 100nm 飘到 500nm。这种活真不是仪表能完全兜住的，得人盯着，凭经验微调。
现在很多人迷信全自动冻干机，一键启动就回家睡觉。但自动程序永远写不满所有异常情况，比如突然断电后的重启策略，或者冷凝器除霜后的排水阀冻死——这些都得靠现场工程师临场判断。所以，别太相信宣传册上的“无人值守”，该熬夜还得熬。
最后说一句，冷冻干燥技术本身不神秘，但跨行业应用时，从食品到制药到电子材料，每个领域的核心控制参数完全不同。照搬经验？那就是下一个踩坑的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冷冻干燥：我踩过的坑比你的实验次数还多
文章链接：https://www.zystgy.cn/a/55034
