很多人觉得工业吸盘不就一橡胶玩意儿？随便买一个拧上就能用。大错特错。我搞自动化集成十几年，换过的吸盘比修过的手机还多，今天把这些血泪史抖出来，帮你少走弯路。
这玩意儿到底怎么吸住的？

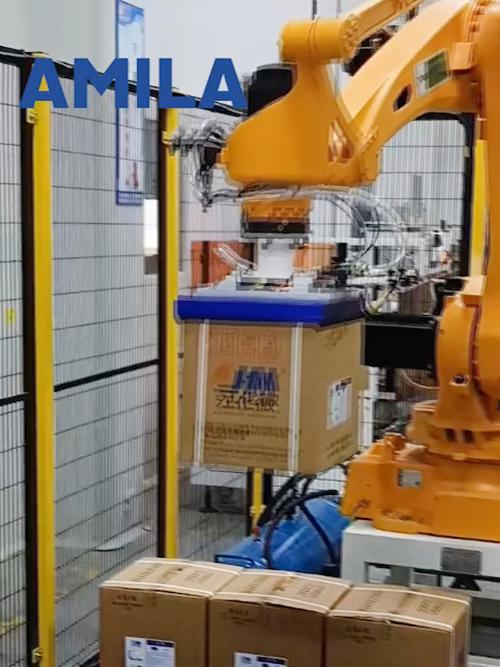

原理简单说就是抽真空，靠大气压把工件压紧在吸盘上。但魔鬼在细节里。不是所有“抽气”都能叫真空。有些工况下，-50kPa就够用；搬运透气性材料，比如纸箱、泡沫，-80kPa都未必抓得稳。有一次我用了高真空发生器去抓瓦楞纸箱，结果吸盘边缘漏气漏得嘶嘶响，箱子纹丝不动。后来换了低压大流量风机发生器，配合海绵吸盘，问题秒解。
你看，就是这逻辑——流量和真空度是跷跷板的两头，你得根据工件表面情况权衡。平整玻璃板，高真空、小流量足矣；粗糙木板、透气纸板，那就得反过来。
选型三大要命细节
1. 材质不匹配，等于白费硅胶吸盘耐高温，能到200℃以上，但耐磨性差，碰到锋利金属边，三天就豁口。我曾经图省事，用硅胶盘去抓刚冲压完的铝片——边缘毛刺多，结果两天下来吸盘边缘像狗啃的。后来换成了聚氨酯（PU）材质，耐磨，就是不耐油。要是车间油雾大，就得选丁腈橡胶（NBR）。各有各的脾气，得顺着来。
2. 形状比你想的重要
扁平吸盘适合平面工件，抓玻璃、钢板没问题。可遇到曲面怎么办？❌ 硬用扁平盘，真空泄漏率飙升。波纹吸盘就是为曲面和高度差设计的——它能自适应贴合，1.5折、2.5折、3.5折波纹，缓冲和补偿角度差异。我有次给汽车顶棚上件，用扁平盘老是掉，换成3.5折波纹吸盘后，稳定得像长在上面一样。
3. 吸盘布局不是越多越好
见过有人为了“保险”，在夹具上加了一排吸盘，结果有的吸盘对不准工件，反而互相拉扯，导致总抓持力下降。记住：有效抓取面积>数量。布局要均匀受力，考虑重心。拿住长条状工件，前后各一个就够了，中间再加一个是画蛇添足。
说到这儿，想起个QA：
问：我设备上吸盘经常脱落，是什么原因？
答：先别急着怪吸盘！排查顺序：1. 用真空表测实际到达值，可能管路泄漏或发生器堵塞；2. 看吸盘是否老化开裂；3. 工件表面是否有油污或粉尘覆盖；4. 加速度设定太猛，惯性力超过抓持力。我遇过最离谱的一次，是气管接头微漏，换了个三毛钱的O型圈解决。
问：海绵吸盘和普通橡胶吸盘到底怎么选？
答：海绵吸盘专门对付粗糙、不平、透气表面，比如码垛纸箱、木板。它通过内部海绵微孔形成压差，即使表面不太密封也能抓住。而橡胶吸盘需要较好的密封才能建高真空。但海绵不耐油，怕尖锐物，寿命短些。如果你搬运的是喷过漆的门板，边缘密封要求高，还得用带唇口的橡胶吸盘，配合真空发生器的快速响应。
维护这事，90%的人做错了
有个诀窍：定期用酒精擦拭吸盘唇口，去除油膜。检查安装板有无倾斜——哪怕偏个1°，吸盘压缩量不一致，很快就撕裂。我还习惯在吸盘上做标记，追踪使用寿命，一旦发现某个位置换得频繁，立刻检查这个工位的工件状态或机械对位。❗ 别小看这一点，一个吸盘几十块，但频繁停机换盘的成本是它的百倍。
温度问题也常被忽视。硅胶盘耐高温，但瞬间接触高温件会引起硅胶热氧化，表面变粘，抓取后残留痕迹。食品包装行业尤其要注意，除了材质要FDA认证，还得考虑清洗剂腐蚀。NBR不耐酸，EPDM耐酸碱但弹性差，氟橡胶贵但全性能优异——逼到没办法才用它。
最后忍不住吐槽：有些厂家的样本手册，把吸盘理论吸力标得贼大，什么-80kPa下直径50mm吸盘理论吸力15.7kg，那是理想垂直静态值！实际应用中，要考虑加速度、摩擦系数、安全系数。我们一般按实际提升力的50%来核算，动态搬运再打折。胆大自信的，系数取2；保守如我，取4。安全点没错。
所以啊，别看不起这小玩意儿。工业吸盘选对了，产线行云流水；选错了，吼都没用。多花点时间做测试，实在拿不准，让供应商带样品来现场试。我办公桌抽屉里现在还锁着二十多种不同规格的吸盘，随时准备应对奇葩工件。
