电镀这行，外人看个热闹，觉得就是把零件扔进池子里涮几下捞出来亮晶晶。真干过的都懂——那是化学、物理、经验再加一点运气的恶战。我记得刚进电镀车间第一天，师父指着挂具上一排发黑的镀锌件说：‘看见没，这就是没把前处理当回事的下场。’ 说得我后背一紧。
镀锌线上的惊魂时刻

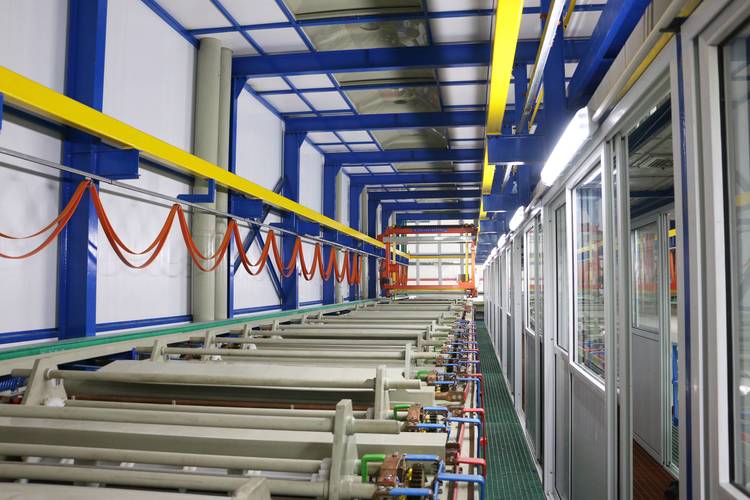

镀锌，工业电镀里最普遍的品种，说白了就是给钢铁穿一层锌袄防锈。但往往越简单的事越容易翻车。有一次，电镀厂赶一批出口件，镀锌层厚度要求8-12微米，盐雾测试96小时。结果镀出来局部发雾，一块亮一块哑，跟白癜风似的。师傅当场就炸了——破口大骂供应商的氯化钾镀锌液添加剂不稳定，但我知道，头天夜里他图省事没测pH值。
其实镀液就是这么娇气。温度高两度？出光就差点意思。电流密度大一点？边角烧焦给你看。简直是伺候祖宗。不过话说回来，这行干久了反倒觉得这种精准控制的快感挺上瘾。
问：镀锌后为啥还要钝化？不钝化行不行？
答：绝对不行！纯锌层在空气中很快就长白锈，一塌糊涂。必须靠钝化工艺那层转化膜把锌表面封住，三价铬钝化现在主流，虽然蓝白色泽没六价铬那么艳，但环保过得去。我就见过有厂家偷摸用六价铬，颜色确实好看，可一旦被环保抓住……这行现在谁还敢冒这个险？❗
电镀液：化学配方的玄学

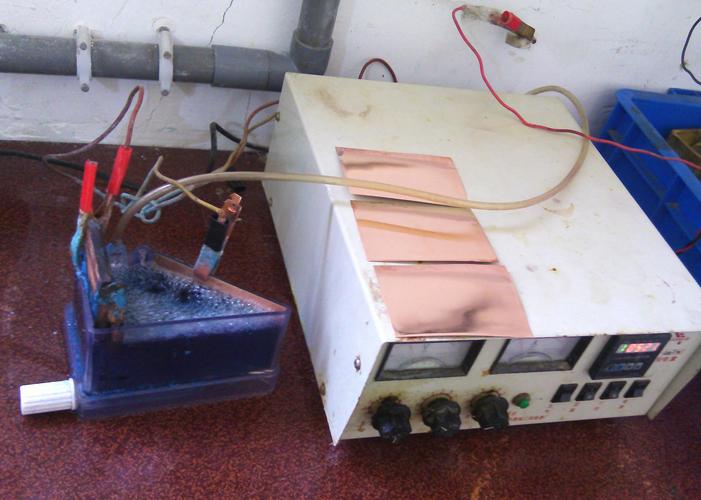

都说电镀液是心脏，但我觉得它更像中医——经验重要得离谱。书上写光亮剂按毫升加，可实际呢？老师傅拿赫尔槽一打片，斜着看一眼，就告诉你：‘再加0.5，不，0.3就够了。’ 真要命。有次我照方抓药，结果镀层脆得像薯片，一掰就碎，被老板骂得狗血喷头。后来才知道，那批载体光亮剂跟主盐起反应，分解产物累积太多。
哎，说到这个，大处理是电镀厂的定期噩梦。用活性炭吸杂质，高锰酸钾破氰——那味道，那操作，能给你熏一跟头。可不清不行，否则镀液报废损失更大。电镀人就是这么在污染和防污染之间走钢丝。
前处理：最脏最累的活，却决定七成品质
除油、除锈、活化……这几步没搞好，后面镀金都白搭。我亲眼见过一批镀硬铬的轴，因为脱脂不净，镀层像鱼鳞一样片片起壳。扯皮扯了好久，最后发现是超声波清洗槽里水温没到50度。小细节，大灾难。这就是工业电镀的残酷魅力。
问：电镀镀层厚度怎么控制？靠时间估算准吗？
答：哎，理论上电流密度×时间可以算，但挂具分布、阴阳极距离、边缘效应全都在捣乱。真正靠谱的是做试镀片，用库仑测厚仪实测。大件直接挂着镀，拿便携式测厚仪盯。我记得给某汽车厂供镀锌板，他们用X射线荧光测厚抽检，那设备几百万，我们小厂只能靠经验和显微镜，差距啊。
环保高压下的求生之道
这几年环保风暴，多少电镀园区关停。三废处理——废水里的重金属、废气的酸雾、废渣的污泥——哪一样都能让老板睡不着。现在推无氰电镀，锌酸盐镀锌慢慢普及，但走位能力就是不如氰化，矛盾得很。还有三价铬电镀替代六价铬装饰铬，色差问题一直挨喷。说实话，搞环保技术的不亲自下槽干几票，根本不明白车间里遇到的破事。
不过行业也在变。开始有自动化线了，自动补加药水、在线监测pH和浓度，人不用再围着槽子转。可有些老工艺还是依赖手感，比如电镀镍的针孔问题，有时候靠润湿剂，有时候……全靠祈祷。
我常想，电镀这手艺，会不会终有一天被机器人取代？但瞅瞅当下，还有那么多稀奇古怪的故障等着人去判——发黑、麻点、树枝状结晶——机器学十年也未必能凑全症状库。所以啊，经验这东西，在电镀行当里暂时还是一张硬通货。💡
最后说个题外话：给初入行的提个醒，电镀车间再热也把防护穿严实了，那酸雾吸进肺里不是闹着玩的。有一回我偷懒没戴防毒面具，在镀铬槽边站了半小时，回去咳了三天。真是拿命在赌。
工业电镀就是这样，又脏、又险、又精妙。你能从中看到金属的脾性，化学的诡计，还有人的执着。那些槽液里翻腾的，不止是零件，其实还有电镀人一辈子摸爬滚打的酸甜苦辣。
