搞挤压的人，谁没被模具开裂折磨过？尤其是挤压铝型材的，一出问题就骂模具钢不行——但说实话，八成都是自己把模具“作”死的！
前阵子去一个厂，老板指着堆废模具冲我叹气：“进口H13都顶不住，三个月就裂了，你说是不是材料假了？”我一看，分流桥已经成大峡谷了。问了问工艺参数……挤压比40:1，坯料加热温度520℃，模具预热才350℃。这操作，简直离谱！
挤压比的真相
先说说挤压比。简单讲就是挤压筒截面积除以型材截面积，这数字直接决定挤压力。挤压比太小，变形不充分，力学性能上不去；太大呢？金属流动剧烈，模具要承受的应力会指数级上升。
有的厂子为了追求“效率”，死命往大挤压比上怼，觉得这样出品快——错！我见过最夸张的一个案例：用800吨机硬挤一根薄壁散热器型材，挤压比干到80:1，模具寿命从正常的20吨直接塌到3吨。帐算下来，省的那点时间还不够换模停机的损失。
所以你看，挤压比没有绝对最优，只有和机器吨位、模具强度匹配的最优区间。一般建筑铝型材控制在20~50之间比较稳妥，工业材还要看断面复杂度。
问：挤压比是不是越大越好？
答：绝对不是！大挤压比意味着高变形抗力，挤压力会陡增。理论上，挤压比上限受两个条件制约：设备最大挤压力，以及模具材料的许用应力。超过模具许用应力，分流桥最先遭殃。很多设计人员忽略了一个关键点——挤压比计算用的是标称截面积，但实际型材有壁厚差、悬臂舌比，这些地方应力集中，有效挤压比远大于标称值。所以，遇到复杂断面，必须用有限元模拟核实真实应力分布。
温度，温度，还是温度
再聊聊温度。在挤压车间，温度控制就是玄学加科学。玄学是因为有些老师傅拿测温枪随便一怼，读数天上一脚地下一脚；科学是因为金属流动应力与温度成反比，温差20℃，挤压力能差10%以上。

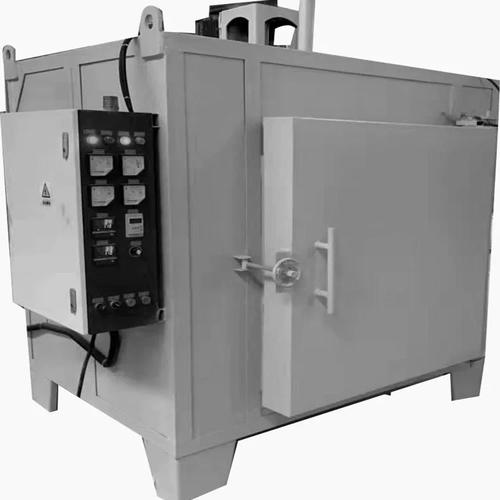

坯料加热温度，模具预热温度，挤压筒温度——这三个必须闭环。常见错误？模具预热不到位就开干。H13模具钢的推荐预热温度是430~480℃，但很多厂子用燃气枪烤一烤，表层看着发红，芯部才200多度，一上机，热应力直接拉裂。更别提那些连模具冷却都不敢开的，说是怕“激冷”开裂，结果模具长时间高温运行，回火软化，表面硬度从HRC48掉到HRC40以下，铝液直接粘模，恶性循环。
还有一点容易被忽视：挤压筒的温度梯度。理想状态是筒温比坯温低30~50℃，形成“后推前挤”的梯度，让金属从前端顺利流出。如果筒温过高，坯料表层软化过快，就会在死区发生回流，产生皮下缩尾；筒温过低，闷车风险大增。这事儿，调试阶段一定要用测温环或接触式热电偶实测，别只信显示屏。
问：怎么判断挤出温度是否合适？
答：看“尾端”。最直接的办法是观察压余和型材尾端断面。正常温度下，压余呈完整的饼状，中心略凹陷；如果出现明显中心裂纹或边缘撕裂，说明温度过高。型材尾端若出现周期性裂纹，多半是坯料温度不均或挤压速度过快，造成局部温升。另外，看型材表面颜色——6063铝合金挤出温度在480~520℃时，表面呈暗银色；发白说明偏高，发蓝黑就严重过烧了。有条件的用红外热像仪在线监测，比肉眼靠谱十倍。
模具设计的“坑”，你踩过几个？
模具是挤压的心脏，但很多厂把设计甩给模具厂当甩手掌柜。模具厂不了解你的具体机况和工艺，最后出来的模具能用但不好用。比如分流桥的宽度和高度，必须按你的挤压机吨位和挤压比来定。桥太窄，强度不够；太宽，焊合质量差，型材表面会有黑线。还有工作带长度，这个直接影响流速平衡——薄壁处工作带要短，厚壁处要长，全靠经验公式算出来再修模。
说到这个就来气。去年帮一个厂调模，图纸上的工作带尺寸全然不顾壁厚差，大面20mm，薄筋也20mm，挤出来扭成麻花。问为啥？模具厂说“我们标准就这么出的”。标准？挤压模具哪有什么通用标准！每个型材都是定制。要命的是热处理，真空淬火后必须三次回火，少一次，组织应力残留，模具用不久就崩刃。有些小热处理厂为了成本，减少回火次数，硬度检测是OK的，但韧性差了一大截。
对了，氮化处理现在被吹得神乎其神，但千万别迷信。表面氮化层能提高耐磨性不假，可如果基体硬度不够，氮化层就是个薄壳，一压就塌。很多厂子氮化后寿命反而更短，原因就在这儿。
结尾不想来那套虚的。搞挤压就是细节堆出来的，温度、挤压比、模具，这三件事理不清楚，再贵的设备也白搭。少刷点短视频，多趴车间看看压余、量量温度，比啥都强。
