我盯着屏幕上的红字——超差0.003毫米，心里一沉。就这3微米，整批活儿都要扣钱。说实话，干质检这些年，被三坐标测量折磨出来的神经病，恐怕不止我一个。

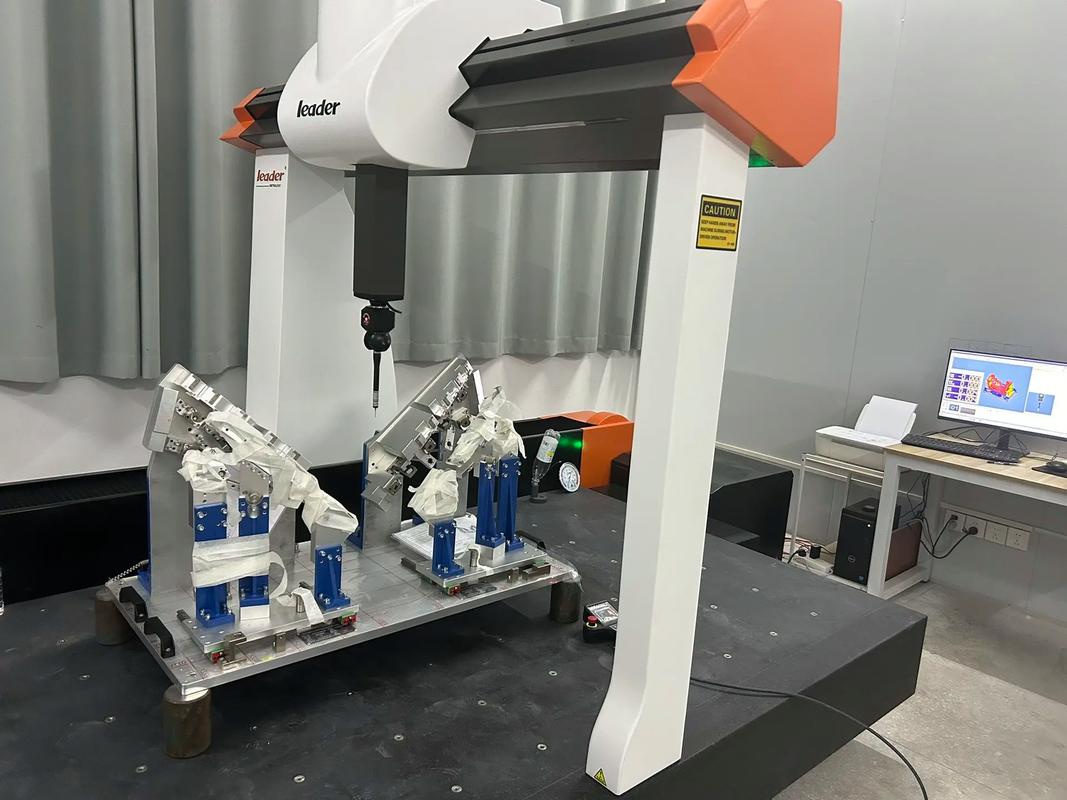

三坐标测量这玩意儿，说穿了就是一台能精确抓取空间点的机器，然后通过软件拟合出几何元素。可越是精密的东西，越有脾气。车间里温湿度稍微跳一跳，它就能给你脸色看。当然啦，现在很多机型都有温度补偿，但那只是理论上——实际补偿的效果？呵呵，谁用谁知道。
三坐标测量的日常：一半是科技，一半是玄学
我记得刚入行那会儿，师傅教我开机后一定要先跑一段预热程序。我当时还纳闷，不就是个测量机嘛，怎么跟老爷车似的。后来才明白，光栅尺、导轨、空气轴承，哪一个不是娇贵的部件？恒温20℃±1℃是标准，但很多厂子根本做不到。夏天车间里三十几度，空调拼命吹，地基微振动也可能引入误差。
说到地基，我想起一次哭笑不得的经历。测量机怎么都重复性不好，查遍所有硬件，最后发现是隔壁冲压车间的震动传过来了。你能怎么办？只能错开时间测量。所以啊，别光看设备指标多漂亮，现场条件才是硬道理。
另一个让人头大的就是测头。测针需要经常校准，稍有不慎碰弯测针，几十块就飞了。而且不同材质的测针，热膨胀系数不一样，长测针更是容易产生弯曲误差。雷尼绍的测头算是行业标杆吧，但用久了也会出现触发误差。有时候测量的点云明明很漂亮，拟合出来的圆度却超差，你恨不得把测头拆下来供上两炷香。
常见痛点与破解思路
下面这些是同行们私下交流时最常吐槽的，我也总结了一些土办法。
1. 装夹变形：零件在装夹时受外力，测量后松开又弹回去，这问题太隐蔽了。我一般会先测几个点，松开夹具再测一次，对比看偏移量。如果变形大，就得改成柔性夹持或者在自由状态下测量。
2. 程序优化：很多人编程时死板地按照图纸顺序，测完一个面再转角度测另一个。这样换向时测头旋转次数多，累积误差增大。我的经验是，把同一个方向的测量元素集中在一起，减少测头分度。另外，安全平面设置得当，能避免撞针——撞针可是质检员的噩梦，一声脆响，半天白干。
3. 数据解读：软件输出的报告密密麻麻，外行只会看绿红黄灯。但真正的门道在形位公差的评价方法和滤波设置。比如圆度，你用最小二乘法还是最小区域法？结果差好几微米。遇到争议时，我都是直接调出原始点坐标，自己用EXCEL算一遍，这样跟供应商扯皮才有底气。
QA问答：直击你最纠结的问题
问：我们厂预算有限，买手动三坐标够用吗？还是咬牙上自动？
答：这个问题得看你的零件批量和尺寸。如果每月就几十件，且尺寸不大，手动三坐标配合数显尺完全能应付，关键还便宜，十几万就能搞定。但手动测量效率低，重复性全靠操作者手感，人员流动时会很痛苦——新人培训周期长。自动三坐标虽然贵，但一台机能顶三个人，而且路径规划后重复测量一致性高。我的建议是：只要订单稳定，贷款也要上自动的，长远看省钱。不过一定要配好测头更换架和影像测头，否则测量柔性不够。还有，别听销售忽悠精度，实际验收时带个标准环规去测，看十次重复性，那才是真实水平。
问：为什么我的三坐标测量圆度总是偏大？换了新测头也没用。
答：这个排查起来麻烦，但最常见的三个坑：一是圆所在平面没调平，补偿方向错了，结果自然烂；二是测点数太少，圆弧拟合时被局部毛刺带偏，建议最少采7点以上，最好均布；三是被测孔太深，测针加长杆刚性不足，产生弹性变形。可以试试更换更粗的测杆或者降低探测速度。还有一个容易被忽略的——测针球头的圆度已经差了，别以为新测头就可靠，我每次换针后都会用仪器测一下球度，关键件会要求测针有校准证书。
未来趋势与一点私心
这两年三坐标测量明显在向在线化、柔性化走。汽车产线上，蓝光扫描已经在逐步取代部分传统接触测量，因为太快了！但扫描精度和基准对齐仍然是瓶颈。还有协作机器人带三坐标的方案，听起来很美，实际上稳定性够呛。不过话说回来，测量技术再发展，也离不开人的判断。有次我通过测量数据反推发现了模具磨损的趋势，提前维修，给老板省了一大笔，那成就感，比发奖金还爽。
写下这些东西，不是想当老师，纯粹是同行间的经验分享。最后说一句掏心窝的话：别太迷信设备，尊重每一个微米背后的物理逻辑，才是用好三坐标测量的真谛。
