干了二十年机械加工，我自认对零件测绘这事儿熟得不能再熟。游标卡尺、千分表、R规，闭着眼都能用。直到去年接了个急活——一个异形弯管，客户只有磨损件，没有图纸，要求三天内出数模。我心想，这有啥难的？测点、拟合、画图，常规操作。结果，整整两天，我趴在平台上反复测量，数据就是凑不成光滑曲面，气得我差点把卡尺摔了。当时真想骂人。

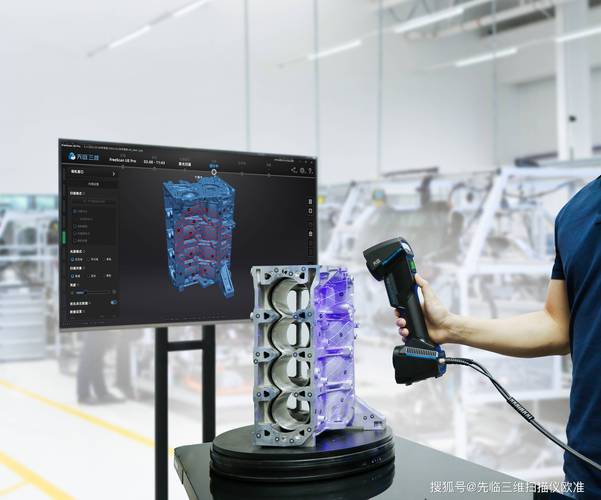

最后还是徒弟提醒：要不试试厂里那台尘封的蓝光3D扫描仪？说实话，我一直对这些新玩意儿半信半疑，总觉得不如人手摸得准。但死马当活马医，开机、标定、扫描——不到半小时，完整的点云就出现在屏幕上，连管口内壁的小凹痕都清晰可见。那一刻，我嘴上没说，心里已经跪了。
3D扫描到底准不准？实际精度能到多少？
很多人和我一样，第一反应是“这玩意儿靠谱吗？”特别是做精密制造，误差超过0.05毫米就废了。我倒腾过五六种扫描仪，从十几万的手持式激光扫描仪到上百万的工业级结构光系统，得出一条血泪教训：别只看标称精度！
厂家宣传的0.02mm，那是在恒温恒湿、标准球棒的理想环境。到了车间，震动、灰尘、工件反光率全影响结果。有一次扫描一个亮面铝件，忘了喷显影剂，点云飘得跟渔网似的，根本没法用，害我白干一上午。后来学乖了，哪怕说明书说“无需喷涂”，我也薄薄喷一层DCP显像剂，精度立刻稳在0.03mm以内。所以，3D扫描的精度取决于人，取决于你怎么用。
这里插一句：不少车间迷信“进口的就是好”，但去年测试了一款国产蓝光扫描仪，价格只有德国货的1/3，扫描速度稍慢，但细节分辨力毫不逊色，对于我们这种中小企业太实用了。所以说，视野要打开，别被老观念锁死。
逆向工程：从破零件到能投产的图纸
说回那根弯管。扫描完只是第一步，真正的坎儿在后面。原始点云几百万个三角面，直接转CAD？想得美。必须精修，去除噪点、补孔、平滑，然后再做逆向建模。这个过程才见真功夫。
我用的是Geomagic Design X，自动拟合工具快是快，但遇到复杂过渡曲面就犯傻——愣是给整成几个平的面拼起来，惨不忍睹。这时候就得人工干预，截取特征线，重新填面。干了二十年钳工的直觉突然就派上用场了：哪里该是圆弧过渡，哪里该是斜度，机器不懂，但我的手知道。所以，3D扫描没有淘汰老师傅，而是让手艺换了一种方式延续。
有个问题经常被问：
问：扫描文件能不能直接3D打印？
答：能，但要看要求。如果只是做个展示模型，STL格式直接切片就行。但若要装配，必须做逆向建模，生成带几何约束的实体，否则配合面一塌糊涂。我曾经偷懒直接打印过一个扫描件，结果螺纹孔全偏了0.2mm，整批报废。血的教训。
问：初学者选哪种扫描仪最划算？
答：看预算和用途。如果扫描中小尺寸精密件，首选蓝光或结构光扫描仪，精度高，细节好。如果经常扫大型或移动不便的工件，手持激光扫描仪更灵活。千万别图便宜买那种千元级的桌面旋转扫描仪，扫出来的模型跟土豆雕刻似的，纯属浪费钱。
除了测绘，3D扫描还能怎么用？

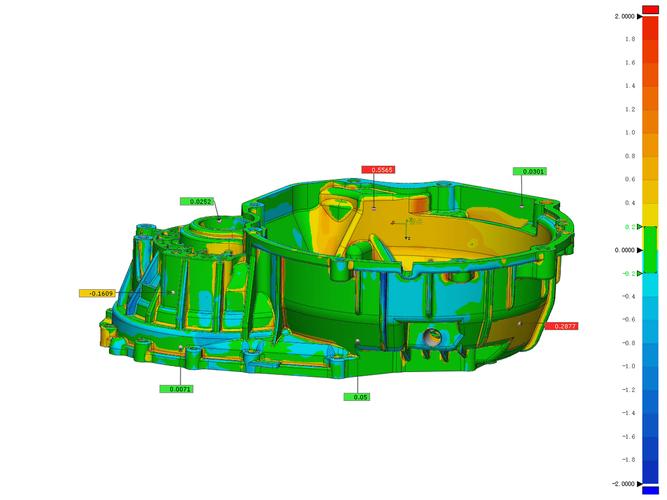

不少人以为3D扫描就是测个尺寸，其实它在质量检测上的威力更大。我们厂现在把扫描数据导入PolyWorks，直接和CAD模型做全尺寸比对，生成彩图报告。偏差超0.1mm的地方立刻变红，一目了然。比以前用三坐标打点抽检效率高几十倍——而且能覆盖整个表面，不再靠几个位置猜全局。
有次客户投诉安装孔距不对，我们立马把装车后的零件扫描了一遍，发现是对方焊接工装变形，我们的件完全合格。报告甩过去，对方哑口无言。那种痛快感，啧啧。
还有3D扫描在模具修复上的应用。旧模具没图纸，磨损后只能靠钳工堆焊、打磨。现在扫描残缺部位，自动计算缺失体积，生成修复路径，机器人堆焊后再扫描验证，效率翻倍。虽然我怀念自己年轻时靠一把锉刀救活整套模具的荣耀，但不得不承认，技术确实让人轻松了。
不过话说回来，千万别神化3D扫描。它就是个工具，该卡尺还是卡尺。快速测量一个台阶深度，我拉个卡尺三秒完事，你开扫描仪再处理数据起码五分钟。所以，脑子要活。
最后扯句题外话：很多老板花大钱买了设备却舍不得培训人，结果设备吃灰。我们厂那台扫描仪刚买来时，除了厂商培训，我还逼着技术科每人练手扫一百个样件，记录心得。现在他们闭着眼都能搞定各种烂活。投资硬件，更要投资脑子。
有点啰嗦了，但都是肺腑之言。3D扫描这行水深，我还在不断踩坑，这篇就当给同行们避雷吧。哪怕只让你少喷一次显影剂，我也算没白写。
