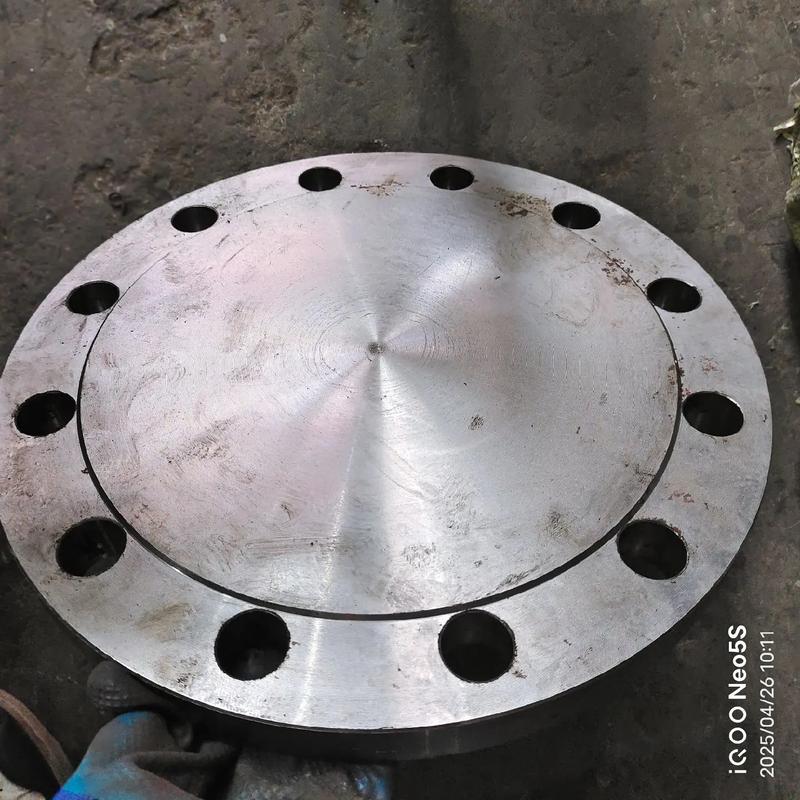

去年冬天，厂里一台老掉牙的注塑机趴窝了。料筒上一个非标法兰裂了缝，问原厂，对方说这机型早停产，备件要等——三个月。三个月？产线停一天损失五位数，我等不起。车间主任老刘搓着手说：“要不，咱自己弄？” 自己弄，说得轻巧。没图纸，没尺寸，就一个碎成三瓣的实物。这就是我扎进逆向工程的开始。
说实话，逆向工程这词听着挺唬人，尤其是“工程”俩字，好像非得穿白大褂在实验室里搞。其实不然。咱们这行，说穿了就是“照葫芦画瓢”——但得画得比葫芦还像葫芦。从实物反推几何模型，再生成可制造的图纸或加工程序，这就是核心。不过话说回来，为什么非要逆向？很多时候，正向设计成本太高，或者原图纸丢失，又或者——最憋屈的——国外供应商卡脖子，一个小小的零件敢报天价，你还没脾气。

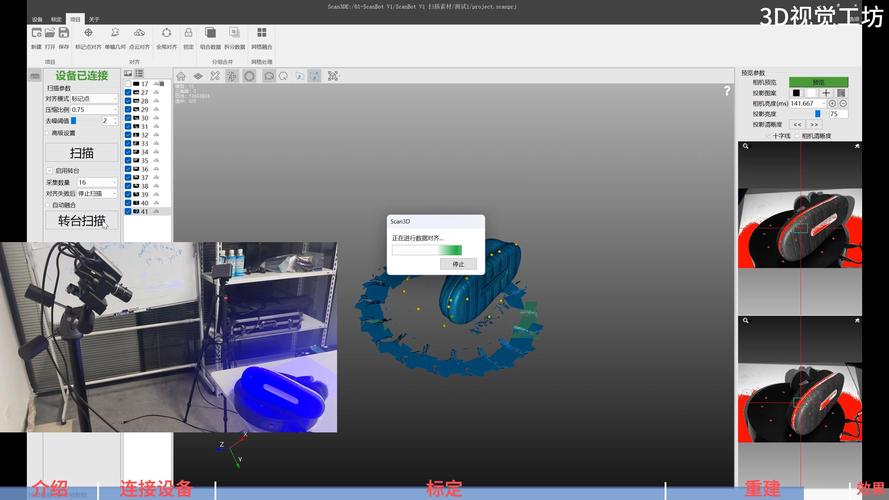

那会儿我拿着碎法兰回家，铺了一桌子。先用卡尺一点点抠尺寸，圆弧、孔径、沉头高度……有些死角量不到，急得抓头发。后来实在没辙，跑去朋友公司借了台手持三维扫描仪。一晃，点云数据哗哗就来了。说实话，扫描这一步，设备好坏决定你后面加班多少。我用过几款，德国货精度高但死贵，国产某些牌子信噪比差点意思，扫完得花半天降噪。不过对付这种非精密件，够用。
点云处理完，导进软件搞逆向建模。这里头水挺深。我用过Imageware、Geomagic Design X，还有SolidWorks的Scanto3D插件。Design X拟合曲面智能些，但有时候参数化重建成型特征，它自动识别螺纹孔老弄错！——❗真让人上火。后来学乖了，自动识别后必须人工核查，别偷懒。几何模型建好后，出二维图，标公差。说到公差，逆向时最怕照抄实物尺寸，不考虑实际功能配合，一装就卡壳。那个法兰，我根据配合轴的实际磨损量，故意把孔径放了0.02毫米，才算顺滑。
为什么逆向工程总跟“抄”挂钩？
这问题我被人问过很多次。你做逆向，是不是就是抄袭别人设计？每次听到这个，我都得解释半天。的确，有些不良企业拿它干山寨，把别人研发了多年的产品直接复制，换个标就卖。这tm违法，也不道德。❌ 但我们搞机械的，合法逆向多了去了：修复古董机床、开发停产物件的替代品、甚至分析竞品结构进行改进创新——这在工程上叫“标杆分析”。重点是你得清楚法律红线在哪。比如，受专利保护的内部结构，你不能原封不动复刻；外观设计有版权，也别去碰。我一般会先做FTO检索，免得惹官司。有一次，一个客户拿来个泵体，说给抄一套，我一看，上头专利号明晃晃印着，果断拒绝。有些钱，不能赚。
你可能在意的两件事
问：我没有几十万的三维扫描仪，只用卡尺能搞逆向吗？
答：能，但很痛苦。对于简单外形——比如轴类、板类零件——千分尺、卡尺、高度尺配上手工绘图，照样出模型。早年没扫描仪时，老师傅都这么干。关键是测绘时要多截面取点，画等高线。我办公室现在还留着块绘图板，测复杂曲面如叶片，得做石膏模、取截面、投影放大再描轮廓，繁琐但可靠。不过效率嘛，⏳ 扫一件几小时，手工可能几天。如果只是偶尔用，外包扫描服务也行，一件百十来块。
问：逆向完的模型能直接3D打印吗？
答：看情况。扫描得到的模型通常是三角面片（STL），直接打印没问题，甚至能跳过建模。但如果零件要承力或有装配要求，面片模型不够用，必须重建成精确的NURBS曲面或实体模型，加上公差才能用。我遇到过一哥们儿，拿扫描的STL直接CNC加工，结果过切，因为刀路计算基于粗糙面片。所以，别省步骤，血泪教训。
那些让我头皮发麻的坑
逆向工程里，最折磨人的不是软件操作，而是工件的状态。拆下来的旧件，油泥、锈蚀、变形，什么都有。有一次，一个冲压模具的凹模，磨损超限，扫描出来的模型圆角全部塌边，直接建模肯定废。我只好根据模具成型理论，反推原始圆角半径，再结合冲压CAE仿真验证，来回折腾三周。还有内腔结构——你探头伸不进去怎么办？工业CT扫描，但贵，一次五六千。后来采用破坏性方法，把样件线切割成几块，逐片扫描再拼合。总之，每件活都是智力游戏，得琢磨最经济的路径。
再说软件，不是越新越好。Design X 2020版有个bug，导出STEP时偶尔丢失坐标系，害我加工件废了两块。后来跟官方扯皮，他们让我升最新版……💢 所以我现在装双版本，稳定版干活，新版只做测试。另外，逆向中处理点云的对齐功能，各软件逻辑差异巨大。上手任何一款前，务必先拿标准块试验，摸清它的算法倾向。
不过，逆向工程带来的成就感也是真的。当那个法兰装上去，机器轰隆隆重新转起来时，老刘咧嘴笑了。那一瞬间觉得，几夜的加班值了。💪 而且这个过程逼着我系统学了公差分析、材料热处理甚至表面处理——因为原零件渗氮了，我得选同样工艺保证硬度。
现在，我桌上还摆着那个碎法兰，当镇纸。偶尔有新入行的小年轻问，逆向工程前途咋样？我说，只要工业还存在信息断层、存在垄断、存在老设备，这就是门铁饭碗手艺。只不过，它不是纯技术活，更是经验、耐心和职业道德的混合物。
最后提醒一句：动手前，多拍照留底，每一步记录，因为你永远不知道哪次测量数据会突然对不上。还有，备份！点云文件动辄几十G，别问我怎么知道的。😂
