我桌上放着块烧糊的IGBT模块。黑黢黢的焊点像炭渣。去年冬天的事——产品在客户那儿直接冒烟，售后电话差点打爆。那次之后，谁要跟我说热仿真是纸上谈兵，我能跟他急。
那次“惨案”教会我的事
我们设计一款户外电源，功率密度很高。老办法，经验公式算散热片面积，加个安全裕量。样机出来在实验室跑得欢，温升合规。但一到现场，夏天中午，停机了——内部热点温度超了15℃。什么概念？半导体寿命减半！而且反复热胀冷缩，焊层开裂。那模块就成那样了，惨不忍睹。
回头复盘才发现，户外太阳辐射和密闭机箱导致的温升，经验公式根本没考虑。你只能赌。赌输了就这样。其实完全可以在打样前做一把热仿真，把各种恶劣工况跑一遍——日照、高环境温度、甚至积灰影响都能模拟。就是懒，或者说叫侥幸。现在想起来还想抽自己。

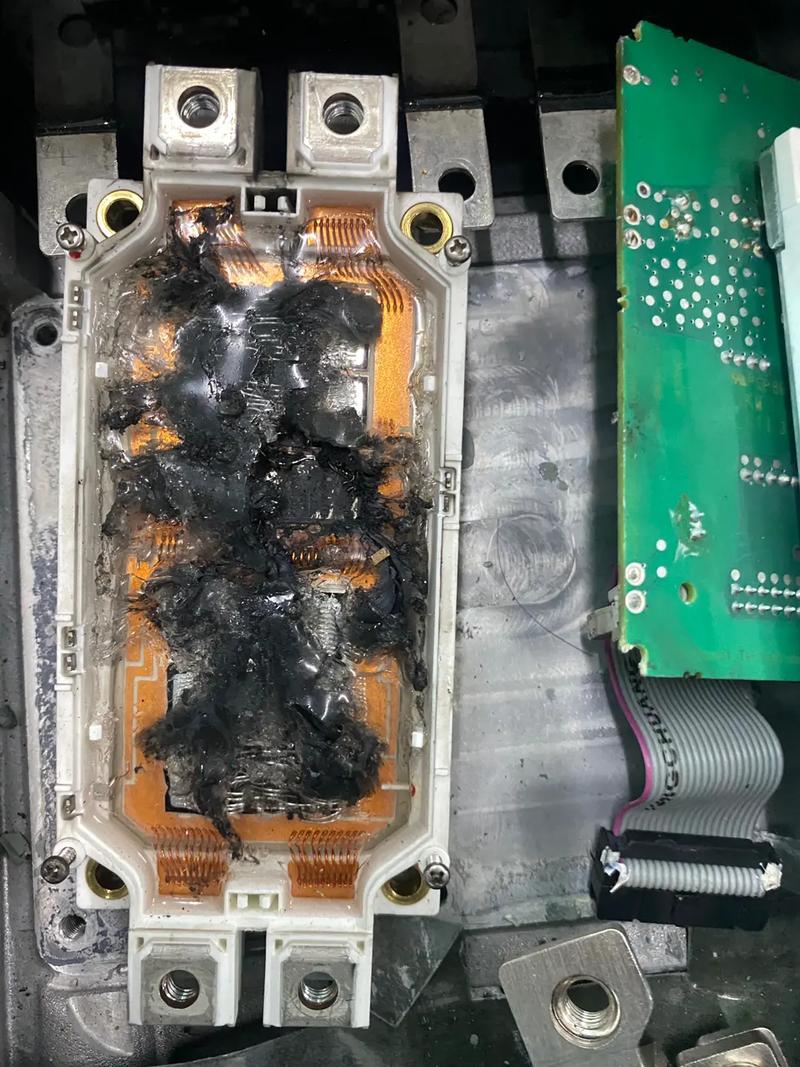

烧毁的IGBT模块内部热失效
我后来学了ANSYS Icepak，搞了几次仿真才明白，热仿真不是画个模型跑个温度那么简单。它本质上是提前把热“流”可视化。你能看见热量怎么在PCB上蔓延，哪儿有涡流死角，风道是不是合理——这些用肉眼看实物根本看不见！特别是多层板的热过孔设计，不仿真？鬼知道那热量会不会憋在里面。
仿真准不准？别被忽悠了
仿真准不准？别被忽悠了
很多人问我：热仿真到底准不准？这问题问得挺外行。仿真准不准，取决于你喂它的数据准不准。边界条件瞎设，模型简化过头，那结果就是垃圾进垃圾出。我见过有人把芯片功耗设成恒定值，结果实测因为温度升高漏电流变大功耗上升，差距20%。你说能准吗？
其实热仿真的价值不在“绝对精度”，而在于横向对比，快速筛选方案。你有10种散热结构，做10次样机？那得多少钱。用仿真一天能跑几十种组合，至少能把蠢方案毙掉。这就省了大事儿。而且，知道温度场分布之后，你就能真正理解热量“喜欢”走哪条路——这是传统试错得不到的直觉。
问：我设备结构很简单，散热片加风扇，还需要热仿真吗？
答：简单不代表没问题。见过太多例子——看似简单，最后死在小地方。比如散热片和芯片之间接触热阻没处理好，实测比算计高10℃以上；或者风扇的P-Q曲线选型不对，实际风量远低于标称。热仿真能把这些“简单问题”暴露出来，可能只要花你半天时间建模，但省掉的后期整改成本够你买十台好风扇。值不值？
我不是吹仿真万能，它有门槛，但性价比太高了。前提是你会分析，不是只会点“求解”按钮。要懂传热学，懂材料，懂一点点数值分析。好多哥们儿上来就划网格，自适应网格一开了事，算出来结果一看——卧槽云图这么漂亮——但其实网格独立性都没验证，结果可能是错的。所以得琢磨，得质疑。
选什么软件？我的血泪建议
市面上一堆热仿真软件，FloTHERM、Icepak，SolidWorks自带的Flow Simulation，还有Comsol。各有各的坑。我用Icepak多些，毕竟跟电设计衔接好。不过学习曲线陡得跟悬崖似的。我是跟着油管教程和官方案例啃出来的。有一次一个双热源的案例，收敛曲线抖得像心电图，查了三天才发现是狭窄间隙处的网格质量问题——软件没报错，就是算不对。这种时候真的想砸电脑。

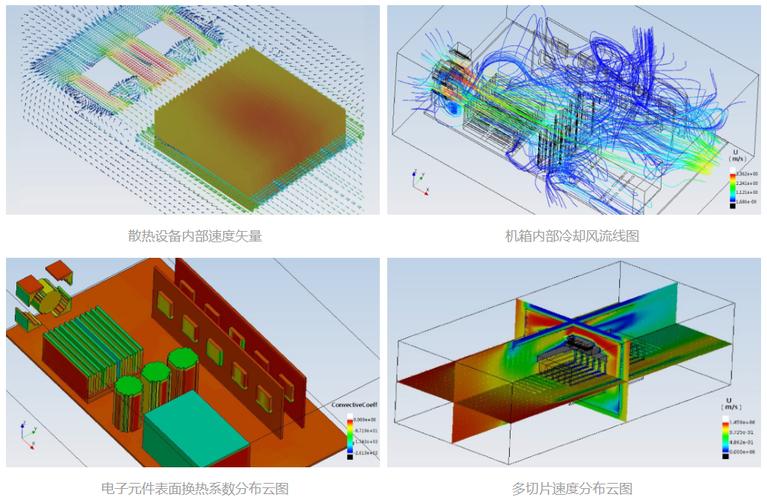

热仿真软件网格划分细节对比
问：小公司预算有限，有没有低成本搞热仿真的路子？
答：有的。开源OpenFOAM能做，就是难啃。或者用一些在线仿真平台，按次付费。再不行，有的设计公司提供仿真服务，按项目算。但无论如何，别指望一个按钮就出结果。最终还得靠人判断。实在不行，先用简单的一维热网络法手算，配合热像仪实测迭代，也能解决不少问题。热仿真是个加速器，不是替代思考的工具。
说实话，我现在做项目，方案阶段必跑仿真。很多时候发现，增加一点微小的结构变化——比如把热过孔的直径从0.2mm改到0.3mm，或者把导热垫片的硬度选软一点——整体热点温度能降好几度。这种洞察，没有仿真根本得不到。
最后啰嗦一句：热仿真不要只盯着最高温度那一个数字。温度梯度、瞬态响应，同样重要。特别是有封装热容效应的器件，开关机过程的温度冲击比稳态更可怕。这些细节，仿真都能告诉你，只要你问对问题。
热设计这条路，仿真帮我少走了太多弯路。它不是什么高大上的秘密武器，就是个工具，跟电钻一样。你不会因为买个电钻就成好木匠，但一个好的木匠，绝对离不开电钻。
就这么个理儿。
