刚开始接触创成式外形设计（Generative Shape Design，简称GSD）的时候，我整个人都是懵的。满屏的线框、曲面、约束，随便一个扫描指令就有几十个选项。说实话，那时候真想摔鼠标。不过话说回来，一旦你摸透了它的脾气，那种随心所欲驾驭曲面的快感，啧啧，别的软件给不了。
为什么GSD模块是CATIA的灵魂
你看现在不少公司还在用CATIA V5，为什么？并不是没钱升级到3DEXPERIENCE，而是GSD的底层逻辑太扎实。它不跟你玩花活，所有曲面都是由曲线和边界来精确定义的。这听起来很基础对吧？但带来的直接好处就是——你的设计数据能从概念一直传到制造，几乎不出错。❗
有一次我接了个车灯反射镜的活儿，客户要求曲面误差控制在0.005毫米以内。我用GSD搭出基本型，再反复用拔模分析、斑马纹检查，调了整整三天。最后打出来的样件，光线分布完爆竞品。那个成就感啊，比发年终奖还爽。
不过吐槽点也不少。GSD有些命令的设计简直反人类。比如“多截面曲面”（Multi-sections Surface），引导线稍微不顺滑一点，立马报错，还不告诉你具体哪里有问题。你得像个侦探一样逐段检查。💡 我的经验是：先别急着用复杂命令，把基础曲线质量提高到95%以上再说。
问：CATIA的GSD模块和普通曲面模块到底区别在哪？
答：简单说吧，普通曲面（比如Wireframe and Surface Design）更像是搭积木，你拉伸、旋转、扫掠，拼接出大体形状。但GSD是参数化、基于特征的高级曲面构建，它要求你从骨架曲线开始，一层层把曲面“蒙皮”上去。修改的时候只需要动骨架，曲面自动更新。这就像是编好了一段程序，后面改参数就全自动了。但代价就是学习曲线变态陡。
那些年我们在A面设计上踩过的坑
CATIA做A级曲面（Class A Surface），讲究连续性。G0、G1、G2……这些概念要是不摸透，你做出来的曲面在渲染里看着光鲜，一上数控机床就原形毕露，全是棱线。

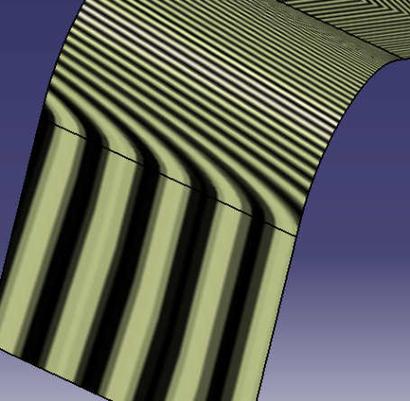

我记得刚入行时，被一个车门内板折磨得死去活来。我用了大量桥接曲面（Blend Surface），以为很完美。结果给老工程师一看，他说：“你这斑马纹都飞了，还敢交？”我这才明白，斑马纹不只是做做样子，它直接反映曲率变化。后来逼着自己用填充曲面（Fill）结合高斯曲率分析，一点点磨。虽然耗时，但真要做出顺滑到发亮的曲面，唯有死磕。
还有一次，一个项目急着交数据，我偷懒用外部几何链接做参考，没注意断开链接后曲面全红。那瞬间的血泪教训啊——在CATIA里，参数化是双刃剑，管理不好就是噩梦。👉 强烈建议：装配体里的关联设计，一定一定要用发布（Publication）和严格命名，否则以后改起来想死。
问：创成式外形设计学起来难吗？报培训班有用吗？
答：报班？市面上的培训良莠不齐，很多讲的就是基本的草绘和扫掠，对于真正复杂的GSD技巧，很少触及。我的建议是：先看官方文档和帮助文件（虽然像天书），然后找个实际项目硬啃。遇到问题去国外论坛搜，那上面大神多，回答直击要害。最好能找到一套汽车外表面的数模逆向练习，什么高光曲率梳、反射线分析，全都走一遍。这个过程没有捷径，三个月起花。
CATIA的未来：3DEXPERIENCE平台真的能取代V5吗？
眼下达索系统力推3DEXPERIENCE，界面花哨，集成了更多协同和仿真。但很多老用户——包括我——依然死守CATIA V5。不是念旧，是平台的稳定性问题。新平台动不动卡死，存盘慢，而且它的曲面模块改了不少操作逻辑，有些经典命令被整合得面目全非。不过话说回来，云协作和实时渲染确实诱人。✅ 如果你是小团队，也许多考虑一下；如果是大型OEM，还是让先行者踩坑吧。
说到底，CATIA的强大在于它给你无限的构建自由度，同时强迫你以工程师的严谨去思考。离开它，飞机、汽车这些极致工业品的设计效率恐怕会打折扣。但软件终究是工具，最终做出惊艳作品的，还是那个夜深人静时跟一根曲线较劲的你。共勉。💪
