那天，一个刚入职的小伙子拿着漂亮的应力云图来找我，兴奋地说“王工，您看，这个结构安全系数2.5，绝对没问题！” 我瞄了一眼，问他——螺栓连接你设的是固结？接触没定义？材料是理想弹性？好嘛，这分析结果要能信，母猪都上树。
说实话，干了二十多年机械，见的有限元笑话比图纸还多。软件门槛越来越低，是个人点几下鼠标就能跑出花花绿绿的图，但背后那堆假设、简化、经验公式，没几年车间熏烤，根本把握不住。

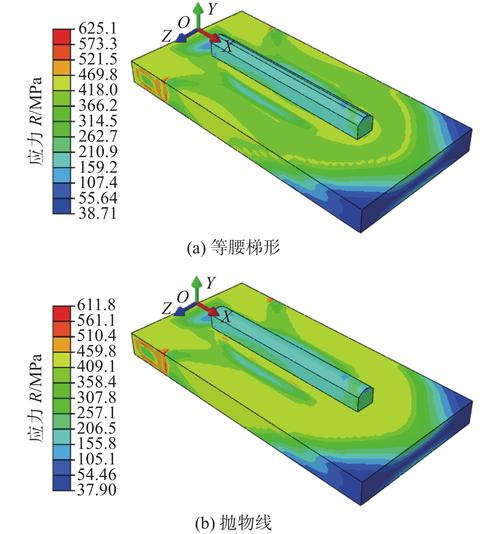

机械工程师检查有限元分析应力云图
网格不是越密越好，边界条件才是灵魂
很多新手一上来就追六面体、扫掠网格，恨不得把一个螺栓孔划出十万个单元。真没必要。你边界条件要是歪的，网格再漂亮也是垃圾进、垃圾出。我见过最荒唐的：一个焊接架子，为了省事，把焊缝直接简化成刚性连接，结果算出来变形几乎为零，实际一加载扭成麻花。
问：那网格划分到底什么标准才算够？
答：别犯傻。先做收敛性检查！比如你关心最大应力，逐步加密网格，看应力值是否变化超过5%。不动了，那基本就够了。再就是，应力梯度大的地方（像圆角、尖角）局部细化，其他地方粗点无所谓。还有——❗别忘了，一次单元比二次单元硬，慎重。
说到边界条件，这玩意儿真得结合工艺。举个例：一个轴承座，你是用螺栓固定，那就得考虑螺栓预紧力和接触面摩擦，不是简单把底面全约束。曾经有个项目，分析时图省事约束了底面，结果实物跑起来振动超标，查了半天才发现底座那一丁点转动释放了应力，动态特性完全变了。

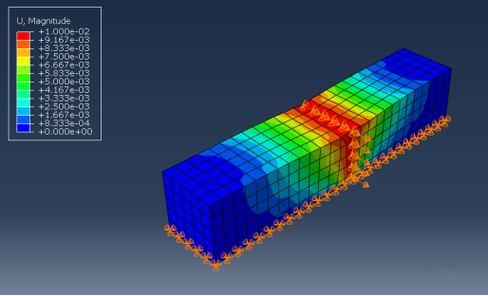

有限元分析边界条件设置错误案例示意
材料模型：理想很丰满，现实很骨感
“材料库里有Q235，我就选它了。” 这种话听太多次。你知道那库里的Q235是退火态还是冷拔态？屈服强度取的上限还是下限？甚至有些软件默认的多线性随动强化参数，跟我实测的曲线差出去百分之二十。
问：分析结果和实验对不上，我该调模型还是怀疑测试？
答：都得怀疑。首先检查应变片贴的位置和分析提取的位置是否一致，特别是应力奇异点附近。其次，把材料参数做个灵敏度分析——弹性模量、泊松比变个5%，看结果跳不跳。如果敏感，说明你这计算就没谱，赶紧想办法测准。再有，💡考虑各向异性。很多锻件、挤压件，纵向横向性能能差30%，你非用各向同性算，能对才怪。
还有非线性，这是大坑。几何非线性、材料非线性、接触非线性，随便开一个，收敛就累死人。有一回算个橡胶密封圈，超弹性本构，电脑算了三天三夜，最后报个不收敛。气得我差点砸键盘。后来把网格重划，接触刚度调小，一点一点加位移载荷，才勉强收敛。那种艰辛，没熬过夜的人不懂。
后处理：漂亮的图，骗人的鬼
应力云图红得发紫，好吓人？先看看那个峰值应力是不是出现在一个尖角或刚性连接点——如果是，大概率是应力奇异，网格密了能无穷大，一点工程意义没有。我最烦那种不看变形动画、不看约束反力、不查能量误差，直接截个图就写报告的。
还有模态分析，有人拿一阶频率说共振，却连振型都不看，也不管激振频率带宽。曾经一个风机叶片，分析说避开共振，结果现场啸叫刺耳。一看振型，二阶弯曲正好被气流脉动激发，可笑的是分析报告里压根没提二阶。
问：工程师如何建立对分析结果的信心？
答：交叉验证啊！手算简单公式、做实验、类比过往产品，三样至少占一样。我要求团队，新设计必须有两套不同软件（比如Abaqus和ANSYS）背靠背算，或者同软件不同人独立建模。别怕麻烦，总比出事强。另外，✅积累历史数据。做过的成功案例，把分析设置、测试结果存成模板，下次类似结构直接继承，逐步修正。
最后想说，有限元分析就是个高级算盘，工具而已。真正值钱的，是那个拨算盘的人脑子里对物理世界的理解。别让它替你思考，否则它会让你交足学费。

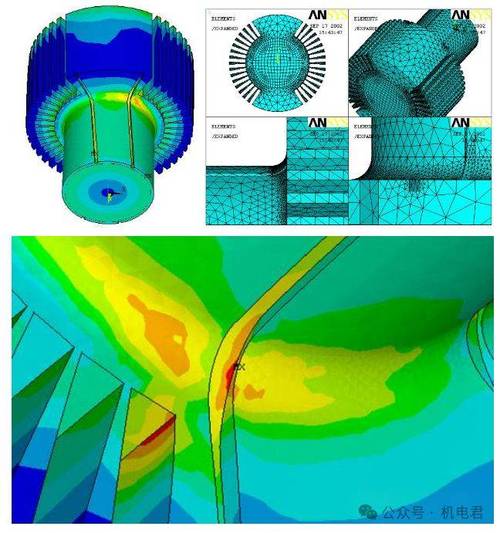

有限元分析仿真与实物测试对比场景
