说实话，我第一次用流体仿真，差点把项目搞砸。那是一个高压液压阀块的设计，油路复杂得跟迷宫一样，领导催得紧，我就直接用默认设置跑了个仿真。结果——压力损失才0.2MPa？我乐呵呵地出了图，样机一测试，压损飙到1.5MPa，打脸来得太快就像龙卷风。后来复盘，边界条件设得跟开玩笑似的，入口湍流强度居然用的默认5%…实际工况下，那是30%以上的强湍流！从那以后我就学乖了，流体仿真这东西，用好了是神器，用不好就是自欺欺人的玩具。
边界条件：一着不慎，满盘皆输
很多人以为把模型丢进软件，点个求解按钮就完事了。大错特错！边界条件是流体仿真的灵魂，设错一个参数，结果就是纯属虚构。比如那个入口湍流强度，默认值通常只适用于充分发展的管流，可我们阀块内部通道短、拐角多，湍流根本没机会发展——你还在用默认值？等着哭吧。有一次我帮同事查一个仿真异常，他的离心泵扬程比实验低了二十米，查了两天，发现出口边界 condition 设成了自由出流，而实际上泵出口背压是稳压的。他一脸无辜：“教程里都是这么设的啊。” 我差点一口老血。

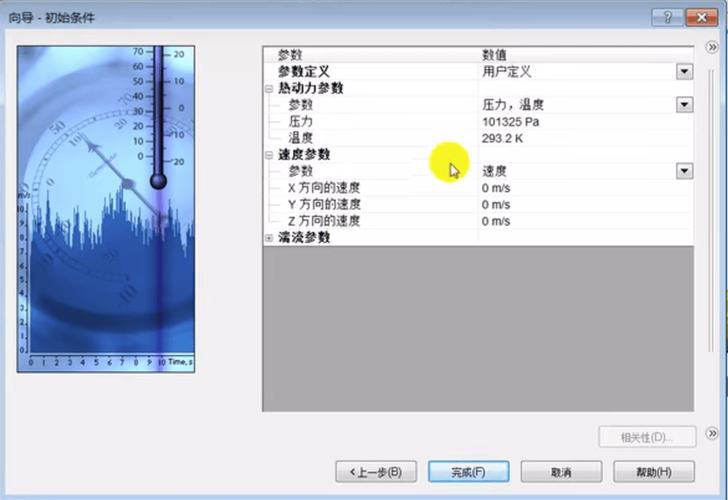

流体仿真软件边界条件设置界面，包含入口湍流参数定义
💡 我的经验是：边界条件要死磕实验数据或理论计算，没数据？先做简易实验测一下，千万别猜。比如入口速度剖面，用充分发展流需要有足够长的入口段，空间不够就得用 UDF 或 profile 导入实测分布。像外流场仿真，远场边界到底该设在哪里？不是越远越好，远到一定程度数值扩散反而坏事。这些细节，书里不会告诉你，全是在坑里爬出来的。
问：为什么我的仿真结果和实验对不上？我已经加密网格了，边界条件也是按工况设的。
答：问题可能出在物理模型的选择上。如果你做的是液压油流动，黏度受温度和剪切率影响极大，还在用恒定的动力黏度？那跟实际差十万八千里。液压油在细小流道里，剪切生热会导致黏度显著变化，必须采用非牛顿流体模型或者至少是分段黏温模型。另外，如果是高速气体流动，是否考虑了可压缩性？用不可压求解器去算马赫数0.6的流动，得出的阻力系数能让你把方案推翻重做。还有一个隐秘的坑：壁面粗糙度。工程表面不是理想光滑，对于微小流道，粗糙度造成的压损可能超过层流计算值的50%。不校准这些模型，网格再密也白搭。
网格：细了算不动，粗了算不准
网格划分是门玄学——不，是手艺。我曾经为了算一个旋流分离器，把网格从200万一路加到800万，算了一周，结果和200万时几乎没区别，但服务器风扇转得跟直升机起飞似的。而另一个简单的弯管，网格从5万加到10万，压降预测值却变了15%。这就是网格无关性验证的魔幻现实：你以为细了就好，其实错了地方。
网格质量比数量重要得多。我强制要求团队：复杂流动区域，例如阀口节流处、突扩突缩区、边界层，必须用结构化网格或至少是高质量的多面体网格。四面体网格自动生成爽吗？爽！但算起来可能收敛困难，而且数值扩散像个幽灵，把本该陡峭的速度梯度抹得平平的。不信？你做一个简单的后台阶流动，四面体网格和六面体网格算出的再附长度能差20%。这时你该信谁？当然是六面体。

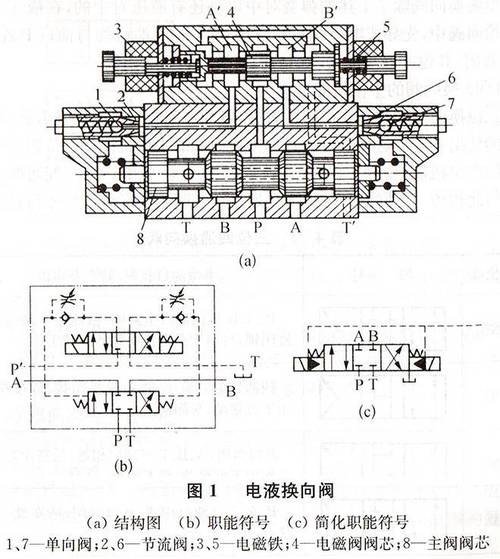

液压阀内部流道结构网格划分示意图，展示边界层网格加密区域
问：什么情况下用结构化网格还是非结构化网格？
答：如果几何形状规则，比如直管、简单的腔室，坚决用六面体结构化网格。网格线顺着流动方向，收敛快，精度高，计算量还小。若是复杂几何，比如发动机冷却水套，全是乱七八糟的曲面和倒角，强行做结构化是跟自己过不去。这时候用多面体网格是更好的选择，它比四面体精度高、收敛性好，当然生成起来慢一点。全四面体的方案，我只在预研或者几何实在太乱的初步评估里用，正式报告绝不采纳。还有，千万别忽略边界层网格！第一层网格高度要满足y+的要求，壁面函数模型或低雷诺数模型对y+的敏感度不同，这个没摸准，壁面传热或摩擦系数算出来就是搞笑数据。
后处理：漂亮的云图背后是陷阱
仿真跑完，软件给你一个彩虹色的压力云图，看着特专业。是不是就想直接截图放进报告？停！这可能是最美的谎言。后处理如果只盯着彩图，跟看面相算命没啥区别。我见过一个案例，汽蚀仿真显示叶轮上有一大块低压区，工程师立刻判定要加诱导轮。但我让他定量分析液相体积分数低于0.5的区域到底多大、存在时间多长，他才发现那片所谓“汽蚀区”只是瞬态的一个极小气泡团，持续时间不到0.1毫秒，根本没危害。大惊小怪。
必须定量分析。压力降是多少？用面积分算总压，别用某一点的静压搪塞。流量分配均匀吗？提取各出口的质量流率，算出均方根偏差。涡流区看涡量或Q准则，同时叠加速度矢量判断是不是死区。有一次分析一个过滤器，速度云图看着很均匀，可一算粒子轨迹，发现中心区域流速虽高但颗粒因为惯性全撞到了外壁，导致过滤效率奇差。不看轨迹，根本发现不了。
问：瞬态仿真算出的结果波动很大，平均值和实验接近，但领导觉得不稳定不敢用，怎么办？
答：瞬态波动是正常的物理现象，周期性流动如泵或阀的自激振荡，必然存在压力脉动。关键是要判断是否伪振荡。检查时间步长是否满足 CFL 条件，一般瞬态仿真要求克朗数小于1，甚至更严。如果时间步太大，会出现数值振荡，那和物理振荡混在一起，神仙难分。另外，多算几个周期，用快速傅里叶变换提取主频，和实验数据对一下。如果主频一致，振幅也接近，那么你的仿真基本靠谱，可以大胆给报告。怕领导不懂？把动画和频谱图甩他脸上，告诉他：“这是真实的物理，不是我算不稳。” 当然，说得委婉点。
仿真+实验：两条腿走路
仿真+实验：两条腿走路
只做仿真不上实验，是走钢丝；只做实验不做仿真，是瞎子摸象。流体仿真最健康的使用姿势，是作为实验的补充和前瞻工具。我们开发新阀块，先用仿真筛选方案，快速迭代十几次，成本几乎为零。然后挑最优的两三个方案做样件，上台架实测。实测数据再用来修正仿真模型——比如调整实际粗糙度、泄漏间隙等——让模型成为高精度数字化样机。之后当工况稍微变化，就不用再做新实验，直接仿真预测，这时的命中率极高。我们的一个比例阀系列，初始仿真误差15%，通过三四轮校准，最终仿真和实验误差稳定在3%以内，开发周期缩短了40%。
有一次，客户投诉我们的阀在某些低温环境下响应变慢。我在实验台上复现了现象，但测点有限，不知道内部流场到底哪里出了问题。通过低温油液特性参数重新标定仿真模型，很快发现是因为局部黏度激增导致某先导流路堵塞。仿真直接点出病灶，改进措施一周内就确定了——这在纯实验年代不可想象。
流体仿真，说到底是个工具。工具越锋利，越容易划伤自己。敬畏物理，死磕细节，用实验给它安上锚点，它才敢带你飞。不然，它就是一台制造华丽错误的机器。
