工业电池，这东西可以说是工厂的隐形心脏。平时没人惦记，一旦出问题——整条产线说停就停。我上周刚处理一个案子，某汽配厂的AGV小车集体趴窝，原因居然是电池组里一颗螺丝腐蚀松动。你说冤不冤？
说实话，搞了十几年工业设备维护，最怕的就是锂电池热失控。那场面，冒烟加火球，把车间主管脸都吓白了。不过话说回来，很多故障其实完全可以避免，只要你别踩那几个老坑。
铅酸电池加水？小心越加越坏
很多人以为免维护铅酸电池就真的不用管了——天真。电解液干了不补？内阻飙升，容量跳水。但补水也不是看见液位低就灌，必须用去离子水，而且得在充满电后加。我见过有厂里直接用自来水，结果钙镁离子一掺和，极板硫酸盐化，电池提前报废。❗记得：补水的时机和纯度，比补水本身更重要。
还有个误区：浮充电压。不少设备出厂默认2.23V/单格，但环境温度一高，还按这个值充，电池就跟蒸桑拿一样，热失控风险倍增。💡有个简单算法——温度每升10℃，浮充电压要降0.03V/格。你回去查查参数，八成有这条。
锂电池别说扔就扔：均衡和维护才是续命关键
和铅酸不同，锂电池“饿死了”更可怕。长期低电量存放，铜箔会溶解，再充电就内部短路。尤其是那些备用电源，放半年不用，想用时发现电压为零——那就真成砖了。记住：锂电池日常存储电量保持在40%~60%，三元锂和磷酸铁锂要求还不一样。

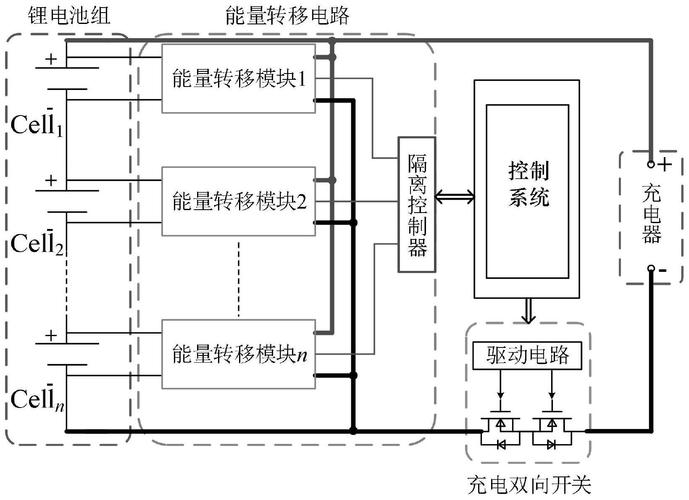

问：工业电池多久需要做一次均衡充电？
答：这得看工况。如果频繁深放电，比如AGV一天跑两班，建议每周做一次均衡。但要是浮充备电场合，比如UPS，每月来一次足够。关键是别等到单体压差超过50mV才想起均衡，那时候BMS可能已经限制功率了。用我自己的经验，定期用内阻仪抽测比看监控数据更准，数据有时候会骗人。
那些让你夜不能寐的故障前兆

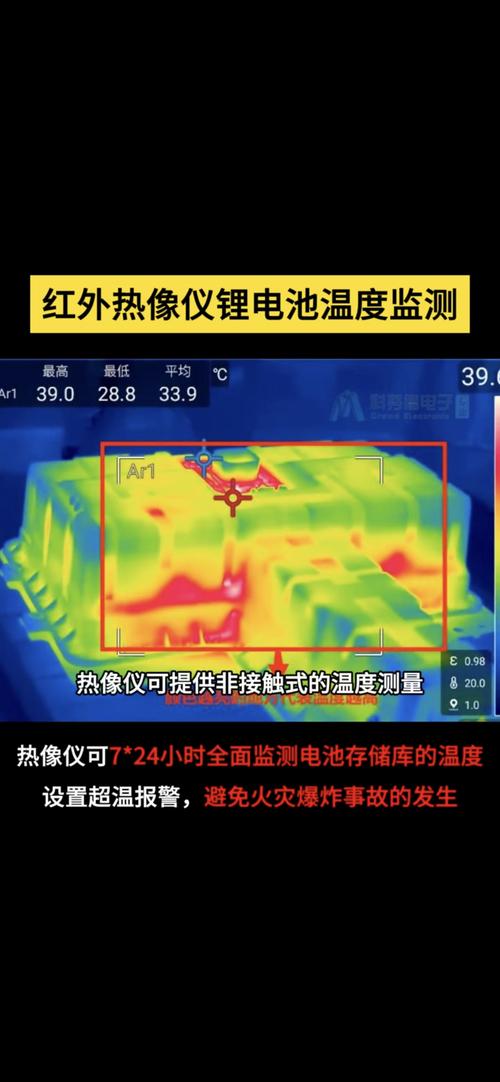

连接条温度异常升高——哪怕只比室温高个十几度——绝对是接触不良的信号。去年一家数据中心，就因为电池接线排上的一层氧化膜，大电流一冲，直接熔断，几百万设备闪断。后来我们发现，定期做红外热成像扫描比人工巡检靠谱一百倍。
还有，别忽视单体电压的“假均衡”。有些电池组显示各单体电压一致，但放电时某只单体突然掉到截止电压，这就是典型的“木桶效应”。背后原因往往是内阻差异大，小电流充电时看不出来，一带载就原形毕露。
问：如何判断电池组中有单体落后？最简单有效的方法是什么？
答：如果BMS没告警，你就拿个万用表量静态电压？没用。必须在线测量。用钳形表卡住每根连接线，对比各支路电流的一致性。落后单体的充电电流会偏小，放电电流偏大。或者干脆上手持内阻测试仪，新电池内阻超过出厂值30%就该留意了。再狠一点，做一次0.5C放电测试，记录各单体到达截止电压的时间，差距超过15分钟的绝对有问题。
我碰到过最狡猾的案例：一组48V通信锂电，浮充时一切正常，一旦市电中断带载，10分钟就报警。查下来，有两节电池在50%SOC以下内阻异常增大，容量直线下降。最后换掉那两节，整组性能恢复九成。这事告诉我，全寿命周期的数据追踪太重要了。
现在不少工厂上智能锂电系统，自带云监控，电压、温度、SOC实时上传。但别盲目相信显示屏。💡拿个校准过的热电偶贴外壳上对比一下，有时候BMS温度传感器漂移，显示的跟实际能差好几度。安全无小事，尤其锂电池。
抛个观点：工业电池维护，七分靠选型，三分靠保养。很多故障在项目设计阶段就埋下了——电缆选细了压降大，电池柜散热不足，串联数量过多导致均衡压力大……这些坑，后期维护很难彻底根治。所以，新项目上马时，让真正懂电池的人参与设计，比后期花大价钱改造要划算得多。
最后啰嗦一句：报废电池别乱丢。铅酸必须找有资质的回收商，锂电更要按危废处理。我见过把报废锂电直接扔垃圾桶的，那是给自己埋雷。安全闭环，从买到废，一个环节都不能少。
