选型第一步：这螺丝到底受什么力？

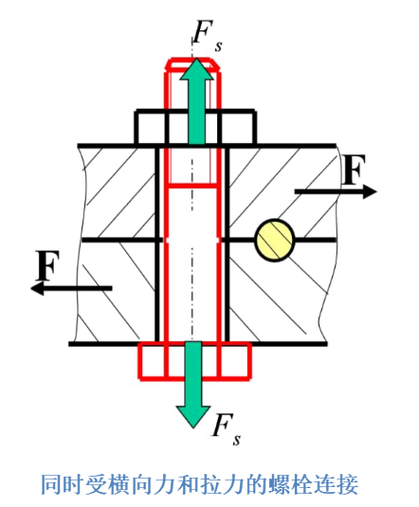

说实话，很多工程师干了十年，连拉伸和剪切都分不清…… 别笑，我真遇到过。图纸上画个通孔，标个M10，结果现场断了，跑回来问我怎么回事？一看，好家伙，用普通螺栓当定位销使。这里螺栓主用承拉，销子主用承剪，这个基本概念不搞清楚，选型直接完蛋。
而且你知道吗？预紧力这东西，理论计算和实际差出十万八千里。扭矩扳手咔嗒一声，以为万事大吉？扭矩系数偏差能到30%！你用二硫化钼润滑和用防锈油，同样扭矩，预紧力能差一倍。坑人吧？
材质与涂层：表面光鲜下的致命陷阱

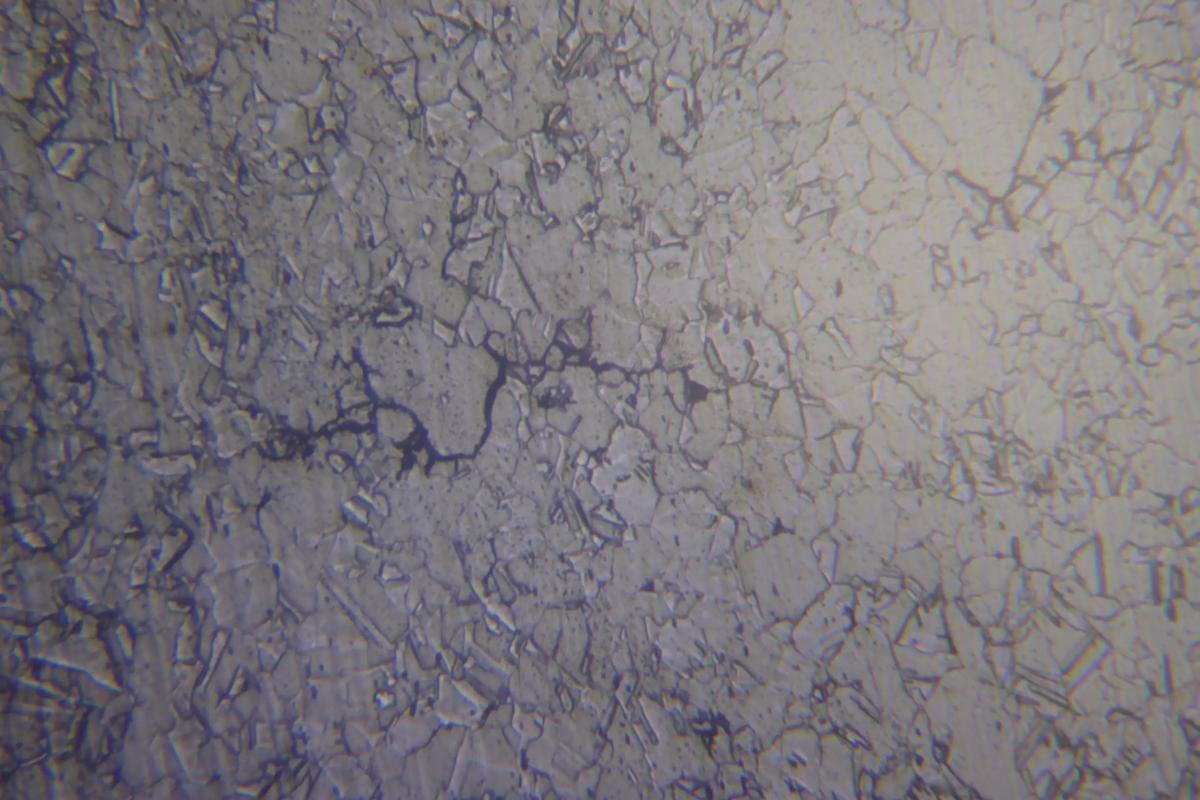

不锈钢紧固件，304，316，听起来高大上，对吧？但你知道304螺栓在含氯环境里会应力腐蚀开裂吗？突然就断了，毫无征兆。还有那种镀锌的，别以为万事大吉——氢脆听过没？酸洗和电镀过程吸入氢原子，高强度螺栓一拉，咔嚓。
我见过最夸张的，是某设备用镀镉螺栓，后来出口被欧盟退回了，RoHS禁镉啊！采购还一脸懵：就几个小螺丝嘛。小螺丝？环保法规面前，整个设备都是铁疙瘩。所以涂层选择，必须结合工况和法规，不是好看就行。

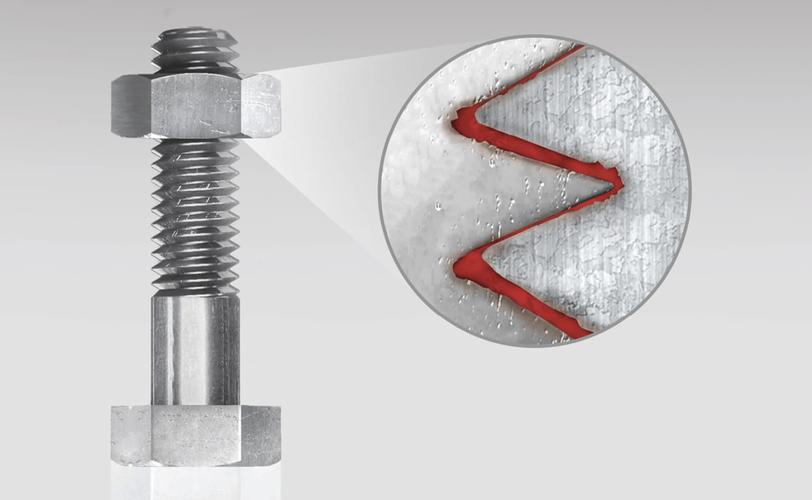

防松：从弹簧垫圈到螺纹胶的进化
弹簧垫圈，真能防松吗？NASA早就做过研究，弹簧垫圈在振动下不但不防松，有时反而加剧松动。因为它的开口像个小弹簧，一旦螺栓预紧力下降到某个程度，它就没用了。你现在还看到很多设计图上画着弹垫加平垫，习以为常，但其实是落后的习惯。
防松，核心是不让螺纹副产生相对转动。方法很多：拧紧力矩控制、涂螺纹锁固胶、锁紧螺母（如尼龙嵌件、全金属锁紧）、楔形锁紧垫圈（如Nord-Lock）、开口销防松（仅限轴用）等等。选择哪个，看温度、拆卸频率、振动强度。别闭眼画个弹垫了事。
问：在高温环境下的螺纹防松有什么特殊要求？ 答：普通螺纹胶超过150度就失效，甚至碳化。高温要用耐高温的厌氧胶或陶瓷基锁固剂，耐温可达200度以上甚至更高。锁紧螺母如果用尼龙嵌件，100度就软化，必须改用全金属锁紧螺母。另外，热膨胀差异也要考虑：螺栓和法兰材质不同，温差导致热应力，可能让预紧力变化很大。必要时用预紧弹簧垫圈补偿，但更可靠的是采用碟形弹簧垫圈，它能吸收热胀冷缩的形变。总之，高温下防松是个系统性设计。实战：仓库里的非标紧固件管理
紧固件种类多如牛毛，仓库里一窝乱。M10x1.5和M10x1.0，螺距不同，肉眼难分，混到一起，车间装错——螺纹咬死，拧不进去硬拧，滑丝了。后来我们用颜色标记，细牙螺纹涂色，粗牙不涂，这才少了大半问题。但防错还是得从源头，收货时就得严格分箱。
还有，紧固件存放，黄梅天不生锈才怪。我见过一箱12.9级螺栓，因为防锈纸破了，全都锈成狗。高强度螺栓表面有氧化处理，但也不是绝对防锈。所以包装、库存条件同样重要，别光盯着设计选型。
