弹簧材料，水太深了
不少人觉得，弹簧嘛，钢的就行。我见过最离谱的，拿建筑螺纹钢车了根弹簧，装上去两天，断得碎碎的。工业弹簧对材料的要求，比选对象还严。 先说最常用的。弹簧钢，比如65Mn、55Si2Mn，便宜、强度高。但你知道么，它们怕氢。电镀处理没搞好，氢进去了，用着用着就“啪”——氢脆断裂，一点征兆没有。我就被坑过一批，全检完都没发现问题，装到设备上，三天崩了十几根。一查，镀锌工艺失控。气炸了。 不锈钢弹簧呢？304？别逗了。那是厨房水槽用的，强度根本上不去。工业弹簧至少得302或301，冷加工硬化后才有那弹力。要是腐蚀环境，就得用316，或者更狠的沉淀硬化不锈钢，比如17-7PH。价格翻几倍？那也得用，总比产线趴窝划算。
制造工艺：你以为卷簧就完事儿了？

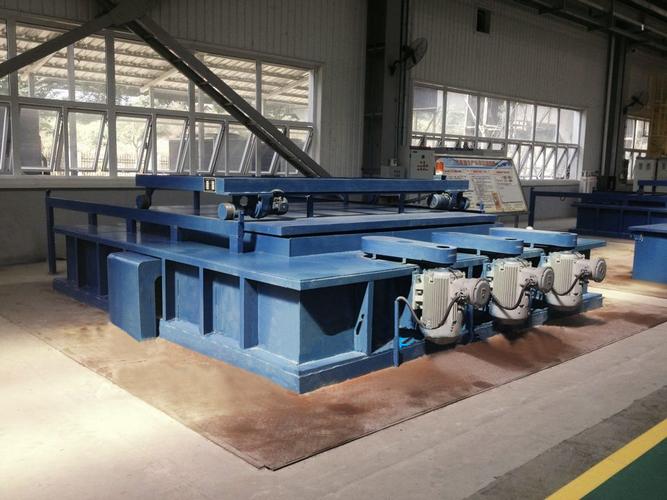

卷簧，只是开头。真正的工业弹簧，后道工序才是灵魂。 热处理——淬火+回火——搞不好，金相组织一团糟。我看过不少外协厂的“热处理”，其实就是烧红了往油里一丢，硬度是上去了，但芯部还是托氏体，脆得像饼干。好的弹簧，回火要精准控温，得到均匀的回火屈氏体。那弹性模量才稳定，寿命才上得去。 还有个被多数人忽略的：强压处理。弹簧卷好后，压到超过材料的屈服极限，保持一段时间，让表面产生残余压应力。这样，工作时拉应力被抵消一部分，疲劳寿命能提高30%以上。可有些厂嫌麻烦，省了这步，弹簧看起来一样，用起来天差地别。
弹簧的失效，其实早有预兆

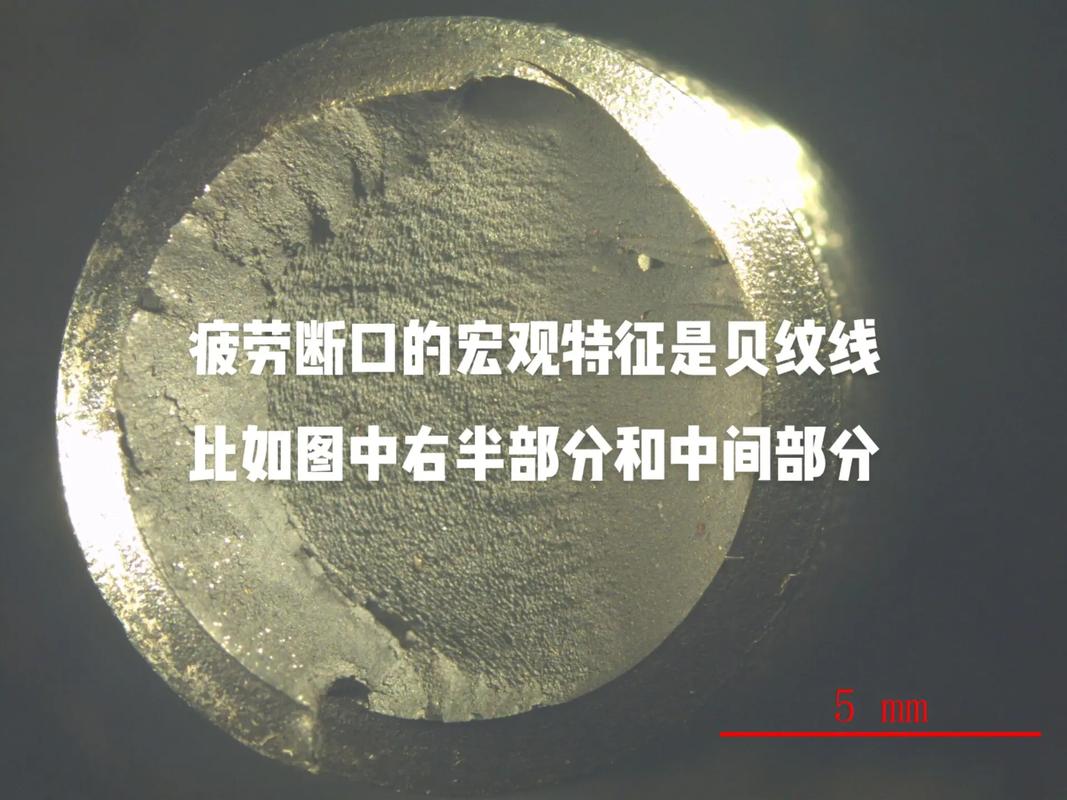

干机械的，最怕突然。可弹簧断裂，没有突然的，全有预兆。 有次我巡检，发现振动筛的弹簧有轻微倾斜。用频闪仪一照，好家伙，第三圈处已经出现肉眼可见的微裂纹了。赶紧停机更换。拆下来一量，自由高度比新簧短了5毫米。塑性变形了，不换的话，最多再撑两天。 疲劳断裂是弹簧失效的头号杀手，占八成以上。断口很有特点：靠近表面的光滑区域，那是裂纹逐渐扩展的痕迹；粗糙区域，是最后突然拉断的。如果在显微镜下看到贝壳状纹路，得，疲劳没跑了。原因？多半是载荷预估不足，或者表面有划痕、锈坑，应力集中。 应力松弛呢？弹簧长期受压，虽然没断，但弹力越来越小。高温环境尤其明显。去年有个烘箱的耐高温弹簧，才用三个月，刚度掉了20%。查下来，工作温度250度，而选的常规60Si2Mn，蠕变极限不够。换成50CrVA，妥妥的。
选型时，别踩这些坑
