2026-07-08 11:09:39 作者：网编
分类：文章
上周，车间老王电话又来了——齿轮崩了，第三次。我撂下电话，脑子里就一个念头：材质还是热处理？干了二十年，对工业齿轮，我是又爱又恨。这玩意儿看着简单，轮齿啮合，传动力矩。实际上坑多着呢。今天不整虚的，聊聊我这些年遇到的破事儿。
选材：不是越硬越好
记得刚入行那会，以为齿轮越硬越牛。结果打脸来很快。一台轧机减速机，选了高硬度粉末冶金齿轮，没俩月齿面压碎。原因？冲击载荷下，韧性不够。所以说，选材得看工况——重载、冲击大的用低碳合金钢渗碳，比如20CrMnTi；平稳轻载的，中碳钢调质即可，如45钢，甚至40Cr。硬度高不等于抗冲击，芯部硬度才是关键。
问：为什么有的齿轮用渗碳淬火，有的用调质？
答：渗碳淬火得到表硬芯韧，适合承受接触应力大、弯曲应力的场合。调质是整体强韧化，硬度不高但韧性好，用于低速重载或冲击载荷。简单说：渗碳抗磨损，调质抗折断。别搞混了。
还有，材料纯净度。非金属夹杂物——尤其硫化物——极害人。我见过一批齿轮，因为钢材夹杂超标，沿齿根断裂。光谱分析一查，硫含量高得离谱。采购贪便宜，到头来赔大钱。教训啊！

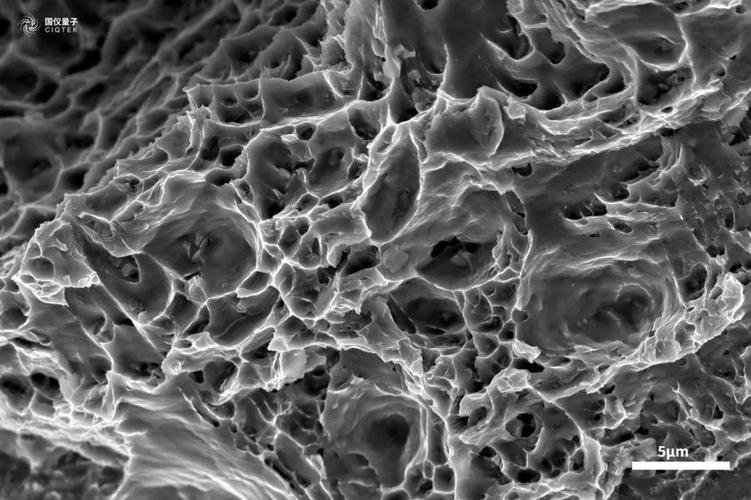

工业齿轮断口扫描电镜金相
热处理：魔鬼在细节里
热处理这环，失之毫厘谬以千里。淬火温度、冷却速度、回火时间，一个不对，齿轮就废。最头疼的是变形。大直径薄壁齿轮，淬火后椭圆度超差，磨齿都救不回来。我们后来用压淬模，好点，但成本上去了。还有残余奥氏体，多则十几微米软层，噪音大，点蚀早。深冷处理？有些厂觉得麻烦，省略——结果寿命降一半。渗碳层深度也讲究，太深脆，太浅不耐磨。实测每减0.1mm，接触强度掉5%左右，信不信由你。
问：齿轮热处理后变形了能校正吗？
答：轻微变形可校，用压力机冷校或局部加热热校。但齿形精度高的，校后可能改变啮合，需要复磨。严重变形只正火重做。所以控制变形才是正道，比如合理装炉位置和均匀的淬火油搅拌。
另外，硬度检测。别只看齿面，齿根硬度不足，抗弯能力差。碰到过齿轮断齿，打硬度发现根R处硬度低了10HRC，原因淬火冷却不足。这台减速机停了三天线，损失上百万。
大型减速机齿轮箱内部齿轮啮合
润滑：被低估的生命线
润滑：被低估的生命线
说实话，很多用户不把润滑当回事。油少了，温度飙升，胶合；油脏了，磨粒磨损。去年去一家水泥厂，齿轮箱油像沥青，铁屑糊满滤网。操作工还纳闷怎么振动大了？我差点骂人。工业齿轮润滑，粘度选择首当其冲。低速重载用高粘度，极压添加剂必须有。合成油不错，但别与矿物油混兑——会絮凝。听过这事吧？一混，油变质，齿轮报废。
维护心经：定期取样分析，看磨损颗粒。铁谱仪能发现早期异常。振动监测更直接，趋势升高赶紧查。往往小钱省大灾。
问：齿轮油多久换一次？
答：看工况。理想按油品检测结果，一般连续运转的减速机，矿物油每2500小时或半年，合成油可延长。但高温、多尘环境，得提前。别死搬硬套，取油样看粘度、酸值、水分。
行了，不多说了，下次再聊齿轮修复的事儿。最后提醒一句：别贪便宜买劣质润滑油，那玩意儿毁齿轮比磨料还快。选油看认证，GL-5或更高级别，别用杂牌。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业齿轮实战：选材、热处理和那些年踩过的坑
文章链接：https://www.zystgy.cn/a/54695
