阳极氧化搞不定？十年老师傅的实战笔记，句句掏心-中远盛泰工业

说实话，刚入行那会，我觉得阳极氧化是个人都能做。不就是把铝件扔电解液里，通个电嘛。结果呢？第一批料全挂。😤 后来才明白，这里面弯弯绕太多了。

选哪种阳极氧化？别盲目跟风

现在市面上最常见的就是硫酸阳极氧化——便宜，膜层透明度好，染色漂亮。但你要是以为它万能，那就等着翻车吧。❗ 我见过太多设计图上乱标“硬质阳极氧化”，结果一问，就为了耐磨一点点。硬质氧化多贵啊！而且膜厚一上去，尺寸公差全飞了。

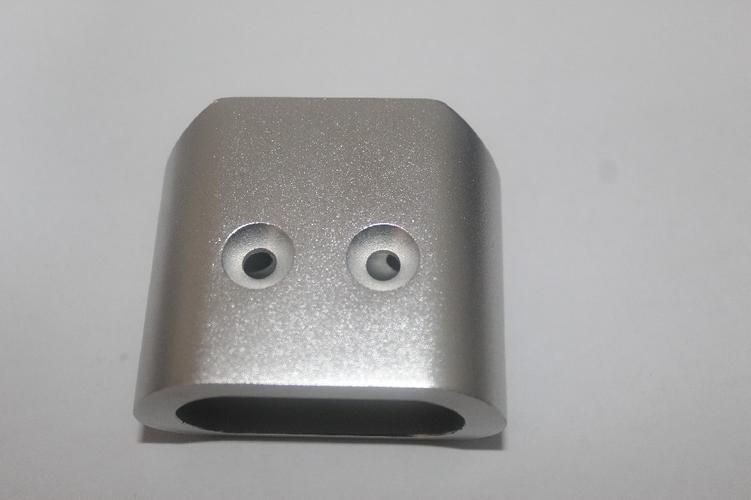

硫酸阳极氧化：膜厚一般5-25微米，多用于装饰或轻防护。染色性能✅，但耐蚀一般。 硬质阳极氧化：厚度可以干到100微米以上，硬度堪比钻石。不过话又说回来，这工艺电解液温度得压到零下，电压高得吓人，一般小厂根本玩不转。 草酸阳极氧化：绝缘性好，但是成本…反正我舍不得用。问：那我要又耐磨又要便宜，怎么选？答：想得美。不过可以试试薄层硬质氧化，或者硫酸阳极氧化后做封闭处理，有时候也能应付。记住，没有银弹工艺，只有权衡。

染色、封闭那些坑，踩遍了才懂

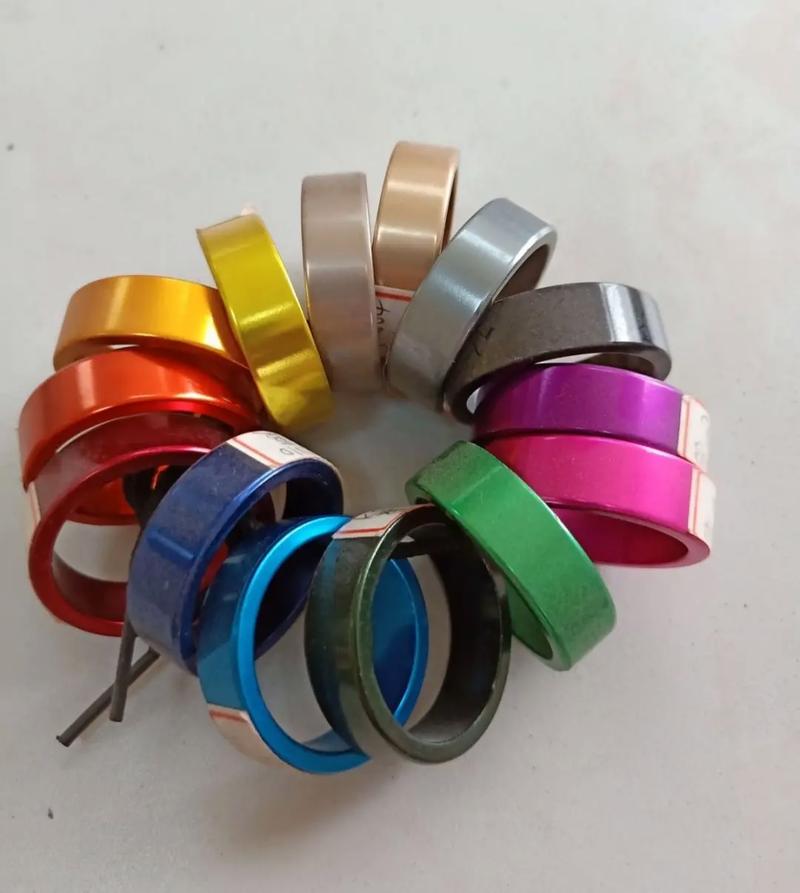

阳极氧化膜多孔，爱吸染料，所以能染成花花绿绿。但这层膜也特别敏感，像个小公主。前处理稍微有点油没除干净，染出来就是一块深一块浅，俗称“地图纹”。看着都心梗。😅

有一次我们做一批手机壳，客户要亮骚红。结果车间没控好染色时间，出来像猪肝色。全报废。从那以后，我死盯着PH值和温度。💡 一个小窍门：染色前用稀硝酸活化一下膜孔，颜色能均匀不少。封闭更是容易被忽略。不封闭的膜就像没穿鞋的脚，脏东西几天就渗进去。通常用沸水或蒸汽封闭，但如果你要耐候，务必用重铬酸盐封闭——虽然六价铬有毒，但耐腐蚀是真的强。环保查得严？那就用无铬封闭剂呗，效果嘛，打个折扣。问：染色件掉色严重，是不是膜没封好？答：大概率是。不过也可能染色太深，染料没被完全锁住。拿开水煮久点试试，或者换耐光染料。

膜厚怎么测？经验之谈，别信仪器

我早年迷信测厚仪，后来发现涡流法测氧化膜，误差能到30%。尤其是复杂形状，探头一抖，数值乱跳。后来老师傅教我用金相显微镜看截面——最准，当然也最麻烦。😤 车间里图快的话，就用千分尺量镀前镀后尺寸差，记住，至少取五点平均，不然等着跟装配车间打架吧。还有，膜厚不是越厚越好，听过“过犹不及”没？厚膜脆，弯折会裂。这事儿吧，就像冬天冰面，厚了固然能走人，但突然来股暖流照样崩。 工具推荐： – 手持式测厚仪：快，但别当真。 – 显微镜法：权威，适合吵架。 – 称重法：实验室用，精确但繁琐。

铝合金牌号影响有多大？

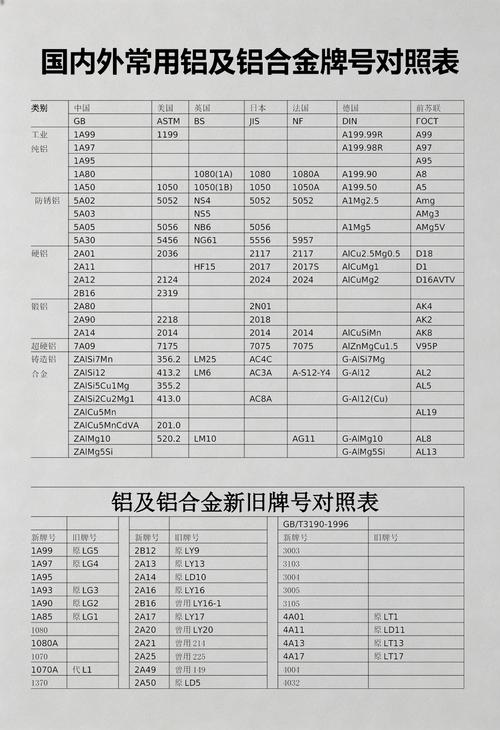

不同牌号氧化效果天差地别。纯铝，像1060，氧化膜连续漂亮，但软。7075这种高强铝，铜锌多，氧化膜发黑，还容易烧焦。💡 碰到含硅高的铸造铝，趁早放弃光亮的念头——出来全是灰蒙蒙的，别问我是怎么知道的。所以设计时就得想好：如果你追求极致装饰效果，请用5系或6系铝；要强度，就别嫌颜色暗。没得商量。问：为什么有些铝氧化后表面有白斑？答：多数是前处理碱洗过度，或者电解液杂质太多。铝离子浓度超过20g/L？赶紧换液吧，不然更多怪问题。

实战案例：一次奇葩的返工经历

曾接了一批散热器，要求阳极氧化后绝缘耐压5000V。做完拿万用表一戳，啪啪打火。查了三天，发现是封闭时水垢堵了膜孔，导致绝缘下降。最后用超声波清洗+去离子水重封闭，才搞定。所以千万别小看水的纯度，去离子水是硬指标，不然前功尽弃。结尾吐槽一句：阳极氧化这行，理论一学就会，上手一干就废。但只要吃透细节，铝这种贱金属也能玩出花来。行了，今天先聊这么多，我去车间溜一圈。

阳极氧化搞不定？十年老师傅的实战笔记，句句掏心

选哪种阳极氧化？别盲目跟风

染色、封闭那些坑，踩遍了才懂

膜厚怎么测？经验之谈，别信仪器

铝合金牌号影响有多大？

实战案例：一次奇葩的返工经历

文章目录

最新文章

热门标签
