干了二十年水处理，什么膜没见过。微滤、超滤、纳滤、反渗透，闭着眼都能画工艺流程图。可去年那个项目——一套18MΩ超纯水系统，愣是被几支8英寸RO膜折腾得差点延期。现在想起来，还是五味杂陈。

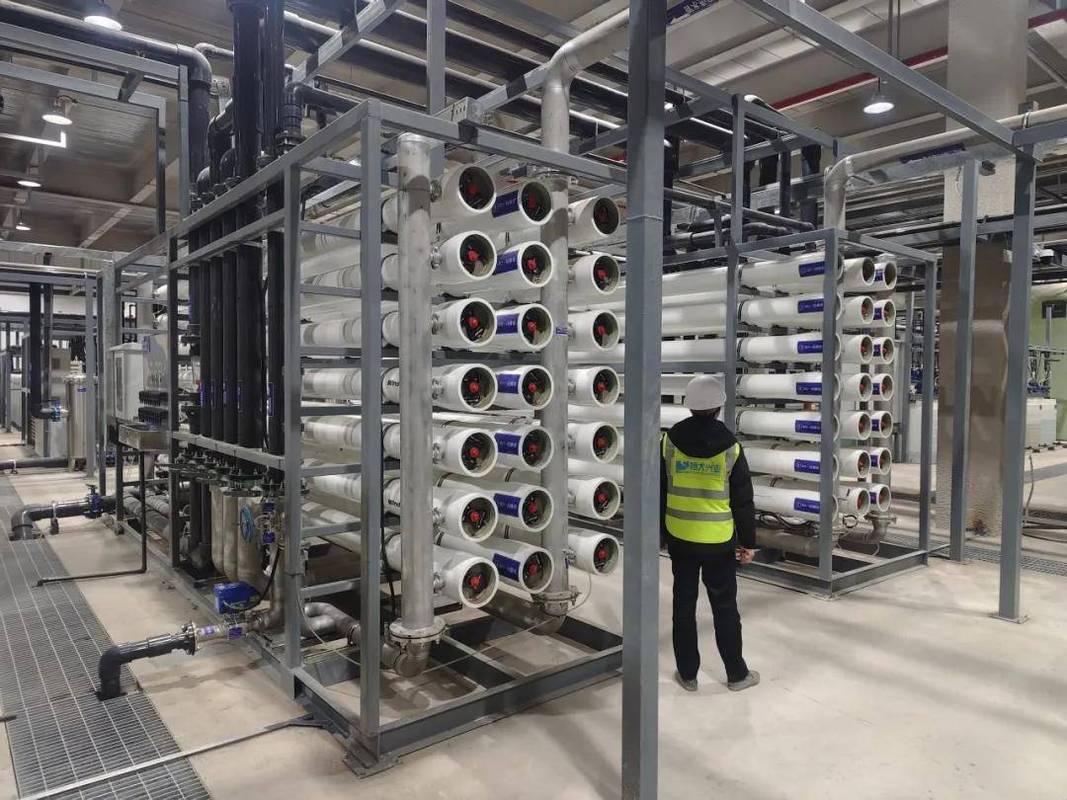

项目在苏州，给一家芯片厂做抛光段超纯水。水质要求极高，电阻率≥18.2MΩ·cm，TOC＜2ppb。预处理用了MMF+ACF，后面接两级RO，再走EDI和抛光混床。设计时一切顺利，我甚至跟徒弟吹牛：“闭着眼睛都能调好。” 结果，调试第一天就卡壳。
RO产水电导率下不来，稳定在12μS/cm。脱盐率才96%，远低于99.5%的设计值。什么概念？后段EDI要累死，出水电阻率飘忽不定。我反复检查：泵压正常，浓水流量也对，膜才刚装上两个月，不可能这么快衰减啊。急得嘴角起泡。拆开一段端板，抽出第一支膜——闻了闻，有股腥味，端面摸上去滑腻腻的。微生物污染！
说实话，预处理都加了次氯酸钠消毒，还用了活性炭脱余氯，按理不该这样。查了操作记录，发现调试前系统浸泡了二十天，水温25℃左右，恰逢梅雨季。微生物在膜壳里撒欢了。那感觉，就像精心准备的大餐被苍蝇先尝了一口。懊恼！
膜分离技术到底有多精密？
这让我重新审视膜分离的本质。膜不是简单的筛子。以反渗透为例，它利用半透膜在压力驱动下，让水分子挤过去，把离子、有机物、硅、细菌拦截住。膜表面的聚酰胺活性层只有0.2微米厚，孔径0.1纳米级别——差不多水分子直径的两倍。二价盐脱除率轻松做到99.7%。但膜脆弱，怕氧化、怕结垢、怕微生物。前端微滤或超滤如果没做好，RO膜就是在裸奔。
微滤（MF）孔径0.1-10微米，挡悬浮物和细菌；超滤（UF）0.01-0.1微米，截留胶体和大分子；纳滤（NF）介于RO和UF之间，对二价离子有选择透过性，软化水常用；RO则是离子级的切割。这一层层的膜分离，像剥洋葱，每层都精细。我常跟新人说：“膜系统是娇小姐，得哄着。”
那次事故后，我们紧急做了离线化学清洗。用氢氧化钠和十二烷基硫酸钠复配液，pH12，循环冲洗，再浸泡，折腾了两天。电导率勉强降到5μS/cm，脱盐率恢复到98.5%。客户脸色不好看。项目最终没延期，但教训刻骨铭心。
维护膜系统，几个要命的细节
经此一役，我总结出几个反直觉的点：
- 膜不是越洗越干净。 频繁化学清洗会破坏活性层，脱盐率不可逆下降。建议清洗频率根据标准化产水量下降15%或跨膜压差上升15%来定，别凭感觉。
- SDI值不等于万无一失。 污染指数（SDI）测的是颗粒堵塞倾向，但无法反映微生物和结垢风险。还要看浊度、TOC、ORP。我们那个项目就是只盯着SDI，忽略了细菌。
- 停机保护比运行更重要。 长时间停运必须用保护液（如1%亚硫酸氢钠）充满膜壳，防止微生物滋生。短停（＜48小时）每天低压冲洗30分钟。
- 温度变化是隐形的杀手。 水温每下降1℃，产水量减少3%。冬季若没调高压泵频率，可能为了保持流量强行提压，造成膜压密。看跨膜压差（TMP）曲线多重要。
说到这里，有人可能会问——
问：膜系统两天不运行，我用甲醛溶液浸泡行不行？
答：绝对别用甲醛。虽然早期有用于膜保存，但甲醛对聚酰胺膜有不可逆的伤害，而且环境不友好。现在都用非氧化性杀菌剂，比如异噻唑啉酮，配成保护液。实在没有，1%食品级亚硫酸氢钠也凑合。记得排空气，满水保养。千万别“干晾着”，不然膜一干，孔结构塌缩，就废了。
问：提高回收率真能省钱？为什么我算下来反而亏了？
答：这是个经典误区。很多人以为回收率从75%提到85%，浓水排放少了，省水费。可浓水侧盐浓度飙升，结垢风险剧增，得加更多的阻垢剂，还可能增加段间增压泵和化学清洗频次。膜寿命缩短，换一支膜上千块。从全生命周期看，高回收率有时并不经济。我见过一个电子厂，强行把回收率拉到90%，半年膜结垢，脱盐率跌到90%以下，最后换膜花了二十万。划不来。回收率要结合水质、能耗和膜性能综合定，一般苦咸水RO建议70%-80%。
选型时，别被参数表忽悠
现在膜厂家的宣传册很漂亮。高通量、高脱盐、耐污染……可实际呢？某些“抗污染”膜，只是把表面改得更亲水，减少疏水有机物吸附，但对无机结垢作用有限。选膜必须看实际进水水质。用软件模拟时，千万自己输入阴离子浓度，别依赖默认值。比如我们遇到过硅含量高的地下水，默认库根本没考虑硅结垢，模拟结果漂亮，实际运行两个月，硅垢把膜堵得严严实实。
再就是一个容易被忽略的点：膜元件的排列。一级两段常规设计，六芯膜壳，二段浓水还要回收？有人为了水利用率，把二段浓水回流到进水端。这会导致进水盐度持续升高，脱盐率看似变好（因为净驱动压力增大），但膜表面浓差极化严重，实际膜面浓度高得离谱，加速结垢。这种“折中”的玩法，短期省水，长期费膜。
说到这里，想起前年一个同行电话。他负责的化工厂，纳滤膜用了不到半年，压差爆表。拆开一看，膜表面一层白霜——硫酸钙。他喊：“我加了足够阻垢剂啊！” 细问之下，原来他配药时图省事，把阻垢剂原液直接倒入加药箱，没先稀释，导致局部浓度超高，反而与钙离子生成不溶性盐，成了结垢源。低级错误，但致命。膜分离做到最后，拼的不是高科技，是人的细心。
这几年零排放概念火，高压反渗透和DTRO（碟管式反渗透）用得多了。我的感受是，DTRO确实耐污染，开放流道，容易清洗，适合垃圾渗滤液那种高难度废水。但投资高，膜柱贵。传统卷式RO在工业废水回用中，如果预处理到位，完全能胜任。别一味追新。
说实话，现在国产膜进步很大。十年前我们几乎只用陶氏、海德能、东丽。现在时代沃顿、碧水源、九章膜，在很多项目上性能不输进口，价格低三分之一。小项目用国产膜，性价比高。当然，超高纯水领域，进口膜稳定性还是略胜一筹，寿命更长。看需求吧。
最后说个窍门：日常巡检，别只看在线仪表。每月测一次膜壳端头产水电导，画出每个压力容器的电导率分布图。如果某一支膜出水电导异常升高，可能就是O型圈泄漏或膜破损。及早发现，换掉这支膜，能救整个系统。这招救过我很多次。
膜分离技术像一把精细的手术刀，用好了，能切出纯水、回收资源；用砸了，一堆麻烦。纸上得来终觉浅，这行真得靠实践，一次次踩坑，一次次长记性。那次的教训，现在我每回带新人都要讲一遍。愿同行们少走弯路。共勉。
