干这行十年，我就没见过几套不需要返修的挤出模具。真话。
上周又报废一套模唇，割开一看流道里全是焦料——其实设计就有毛病，硬用了三个月，最后停机清理时拿锤子敲斜了定位销。🙄
很多人以为挤出不就是塑料熔体从模口流出来定型吗，简单。呵呵，你让高填充的PA66加30%玻纤在250℃走个异型材试试？分分钟教做人。这套模，进料口压力一上去，模芯偏移直接飙到0.3mm，出来的型材壁厚差得跟波浪似的。可客户咬死说是模具问题，我拿塞尺一量，口模间隙公差±0.02，心率直接180。
谁再说挤出模具设计只看流道，我跟谁急
没错，流道平衡是灵魂。但光算个压缩比就敢开粗的，都是耍流氓。你要考虑熔体在歧管里的停留时间分布——这玩意儿直接影响降解程度。尤其是PVC，分解出来那个氯化氢，腐蚀模腔比硫酸还快。我一般用有限元模拟时，盯着速度场和温度场一看就是大半夜，某次发现有个死区涡流，刚优化完，老板说客户催单来不及做电镀了，直接硬上。结果呢？不到2000米，内筋就糊了。😭
还得说材质。模体用40Cr调质？那是十年前。现在动不动S136淬火到HRC50-55，还得做渗氮。但预硬化钢有时候加工完一应力释放，0.01mm的平整度说没就没。上磨床前时效处理少做一道，你就等着出货后半夜接电话吧。
问：模具流道粗糙度到底做多细才够？我见过图纸标Ra0.4，实际加工出来镜面似的，结果开机就粘料。何解？

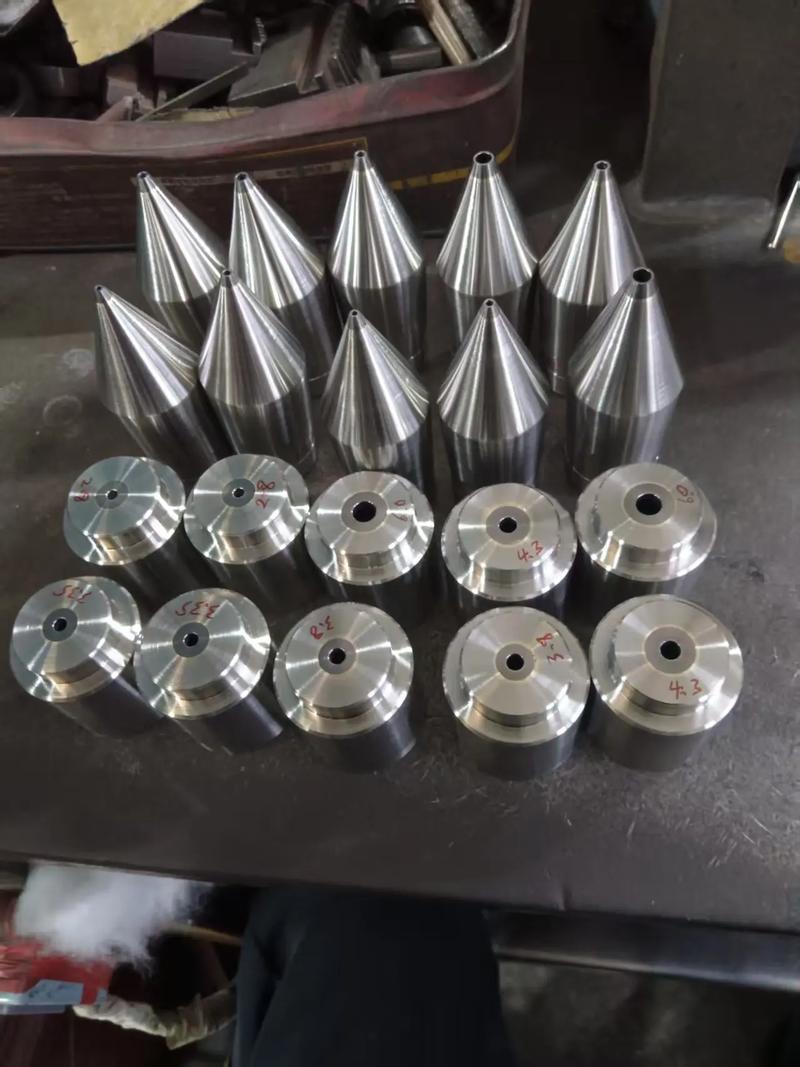

答：傻了吧，粗糙度不是越低越好。有些料需要微小的锚固点来稳定层流，比如TPU，你磨得像镜子，熔体滑移反而造成出料不均。Ra0.8~1.6对大部分聚烯烃足够，工程料可能要到0.4，但得看具体流变特性。还得注意整个流道的粗糙度渐变，不能突变，否则容易形成滞留层。
模唇调节——每次调我都想拆了那个破螺丝
你们用过的模唇微调螺栓，有没有遇到过调完左边右边又变了？所谓热膨胀引起的交互效应。正常。德国人搞过一种差动螺纹结构，灵敏度0.01mm，可价格能买辆国产车。我们土法上马，用千分表顶着调，调一次记个数，几个小时后还得复测——因为螺栓本身也会热伸长。💡

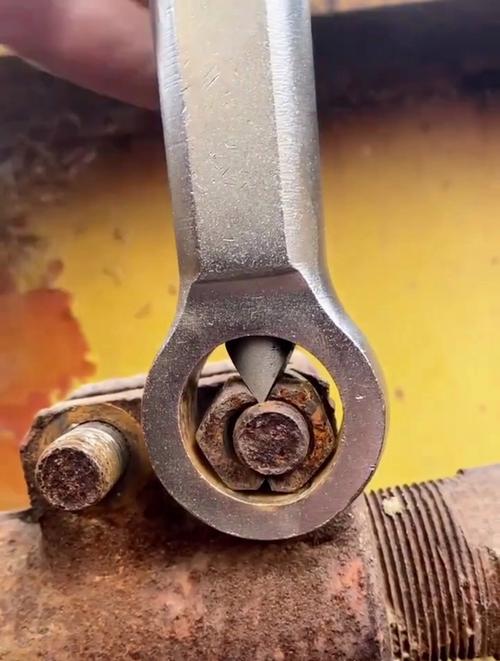

最坑的一次，柔性模唇上的调节螺钉被碳化料填死，工装扳手根本转不动。现场技术员拿管钳硬拧，直接六角头圆了。后来我们改用氮化处理加铜基防卡剂，情况才好转。这教训8000块换来的。
问：为什么挤出的片材中间厚两边薄，模唇调平了也没用？
答：这常见于宽幅模具。问题往往不在模唇，而在阻流棒或节流棒设计。熔体从中心进料，流到两侧路径长，压力降大，自然速度慢。你需要调整阻流棒间隙，让中心区域过流面积小一些，强制分流。有时候还要配合模体温度分区控制，两边多加几度。别死磕那几颗调节螺丝。
维护保养不跟上，金子做的模也白搭
停机清模，最忌讳热态下直接用铜刮刀猛铲。见过一个实习工，趁模具还烫手时铲残料，一刀下去划痕深过半丝，一套30万的精密模直接废了。正确的做法是趁热用软铝或黄铜片轻轻铲，再喷专用清洗剂，然后在120℃左右才拆模芯，避免热胀冷缩卡死。
存储更是离谱。很多厂模具拆下来直接露天放，锈得一塌糊涂。你做一下防锈处理能花多少钱？喷一层硬膜防锈油，用VCI防锈纸包好，垂直悬挂，防止变形。下次上机前用加热台缓慢升温到操作温度，避免热冲击引起微裂纹。这些细节，都是学费。
最后啰嗦一句：挤出模具这东西，三分设计，七分调试，剩下九十分全在细节管控。别问为什么超过100%，现实就是这么魔幻。
