入行头五年，我差点被一台真空干燥箱搞到崩溃。
那玩意儿，崭新的，进口货，愣是把一批价值二十万的酶制剂弄成了褐色粉末——说好的低温干燥呢？说好的活性保留呢？厂长拍桌子，我蹲在车间门口抽了半包烟。后来拆开检查，就一个问题：真空度没稳住。泄漏。一个小小的密封圈老化，让我栽了个大跟头。
所以今天聊真空干燥，我不是来给你背教科书的。纯经验，带点血泪，听进去能帮你少赔几个零。
原理简单到爆炸——但别被“真空”俩字带偏
大气压一降，水的沸点就跟着降。这事儿初中生都懂。海拔高的地方煮不熟饭，对吧？真空干燥就是故意把环境气压抽低，让水在 四五十度 甚至更低温度就能沸腾蒸发。所以它特别适合热敏物料——受热就分解、变色、失活的那种。
然而！很多人以为真空干燥不需要加热。大错特错。相变要吸热的，你光抽气不给热，物料自己就凉透了，蒸发速率直线下降。实际上，真空干燥箱里那些隔板全是加热板，靠热传导和微弱的热辐射把能量怼进去。有的还充惰性气体对流——不过那工艺参数复杂到让人想哭。

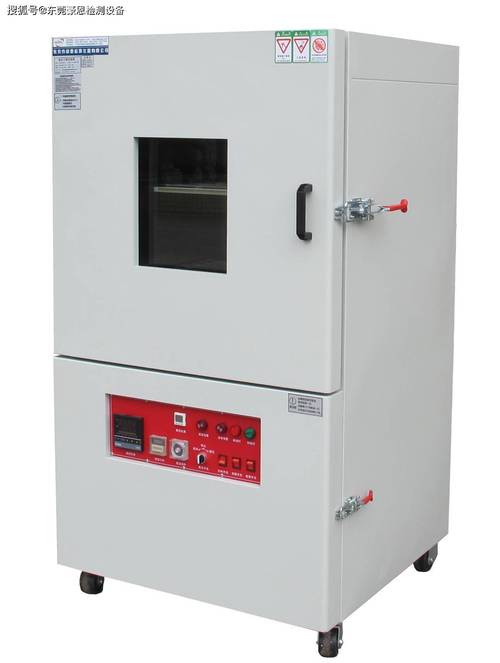

我把原理图贴这儿，一图胜千言：
注意那个 冷凝器，它才是隐形成本大头。抽出来的水蒸气得及时凝掉，不然真空泵分分钟被水汽乳化——别问我怎么知道的，报废过两台泵的人在此。
问：真空干燥是不是完全不用加热？
答：不是！绝对不是！我见过最离谱的操作，就是把湿物料往真空箱一丢，泵一开，下班走人。第二天早上一看，物料还是凉的，水分几乎没少。没有热量输入，蒸发靠什么？靠物料自身热量？那点热量几分钟就耗光了。必须持续供热，真空只是拉低温区，让热敏感的东西不被烫死。
什么物料非它不可？别等报废了才想起
医药行业里，抗生素、疫苗、血液制品，动不动就变性，离开真空干燥基本没法活。中药浸膏，粘稠得要死，喷雾干燥容易挂壁烧焦，真空干燥能保住药效。食品这块，冻干咖啡、果蔬脆片，那奢侈品一样的口感——其实冻干就是真空低温升华，本质还是真空干燥的亲戚。还有精密陶瓷、有机溶剂脱除……说个冷门的：古籍档案修复，水淹了之后，不能用热风狂吹，纸会皱，墨会洇，真空干燥慢慢抽水，形态完好。
有次我去参观一家生物制药厂，看见他们用热风循环烘箱处理青霉素。我当时血压就上来了——这玩意儿60度以上就微量降解，80度直接完蛋。他们车间主任还振振有词：“快啊，三小时出活儿！” 我只好礼貌地告诉他，那批货估计效价已经掉了15%。后来他们换了真空干燥，虽然时间翻倍，但含量稳如老狗。这就是工艺思维的转变：要效率还是质量？ 真空干燥通常更慢，但它保的是更值钱的东西。
问：为什么有时候真空干燥比常压干燥还慢？
答：因为热驱动力不足。常压下热风滚滚，传热迅猛，但真空环境没有对流，只能靠隔板接触和微弱辐射。如果加热温度设得保守，物料中心的热量根本供不上蒸发所需，结果物料冻得跟冰棍似的，水分子慢悠悠跑出来。解决办法是提高一点温度（在安全范围内），或者改善接触——把物料摊薄，用导热好的盘子。对了，还有 真空度的平稳控制，一抽到底反而慢，脉冲式充气破坏表面干膜，这些技巧老手才懂。
选型不看细节？等着交学费
真空干燥箱、真空干燥机（如双锥回转式）、真空带式干燥机……挑花眼？记住，物料形态决定设备类型。粉状、颗粒状、浆状、块状，处理方式天差地别。浆料如果用搁板式，干透后硬得能当砖头，铲不下来。这时候你要么选喷雾造粒加真空，要么选带式干燥，涂成薄层连续进出。
密封，又是密封！买设备先看真空度衰减曲线，厂商吹的极限真空度没有意义，你该关心的是空载抽到10Pa停机后，一小时内回升了多少。超过50%就可以叫他返工。密封条材质，氟橡胶还是硅橡胶？耐温多少？有没有可能被溶剂腐蚀？这些不写在合同里，后面扯皮能扯到你胃溃疡。
加热方式，导热油还是蒸汽？ 温度均匀性天差地别，导热油系统贵但温控精度能到±1℃，对一些相变温度很窄的物料就是刚需。还有防爆要求，有机溶剂挥发时，真空泵不能是普通油封泵，要么干泵，要么带吹氮装置，不然爆炸风险等着你——安全生产的弦，永远得绷紧。
最后说个我最近踩的坑：新上一套真空干燥线，调试时发现深层干燥速度和预期差一倍。折腾三天，发现是 物料本身的孔隙率 在常压下还凑合，真空下反而塌缩，传质通道堵死了。最后不得不改变造粒工艺，增加预冻步骤，成本上去一大截。这个故事告诉我们，一定要用真实物料做小试，别信理论计算。
好了，啰嗦这么多，其实就想说：真空干燥不是万能钥匙，它是把双刃剑。用好了，高附加值物料安稳落地；用不好，产能噩梦加报废大火，足以让你怀疑人生。这行，永远要敬畏工艺。
