先说个真事。去年我们厂一台主减速机轴承崩了，直接停机三天，损失惨重。拆开一看，保持架碎成渣，滚子表面全是麻点…… 原因？润滑脂加得太满！这事儿让我郁闷了很久——其实早就该发现的，振动监测数据都出现异常频率了，可巡检那哥们儿愣是没当回事。说实话，工业轴承这种东西，不出事则已，一出事就是大事。
很多人觉得轴承嘛，无非就是铁疙瘩，能转就行。错！大错特错。尤其是重载、高速场合，一个选型失误或者维护偷懒，整条线都跟着遭殃。今天不聊虚的，就结合我这十来年踩过的坑，说说工业轴承最容易出现的几类失效，以及怎么提前揪出问题。
轴承失效的五大模式，踩中一个就够受的
你可能听过轴承失效的经典分类：疲劳、磨损、腐蚀、断裂、胶合。听着挺学术，对吧？但现实里往往是几种并发。比如我见过最离谱的一次——当然也怪我太年轻——给一台冲压机选了游隙过小的滚动轴承，结果热膨胀后抱死，内圈直接裂成两半。那种金属断裂的瞬间，声音像鞭炮炸在耳边。所以啊，失效模式从来不是孤立存在的。
疲劳剥落最常见的，尤其是在径向载荷大、转速高的工业轴承上。滚动体和滚道表面承受交变应力，时间长了一定会萌生裂纹，然后扩展、剥落，形成一个个小坑。早期可能只是噪声变大，但如果不换，剥落区会迅速扩大，最后引发灾难性卡死。❗这里有个关键点：疲劳寿命是可以估算的，但前提是你得用对公式。很多人拿着SKF的额定寿命计算，却忽略了润滑修正系数，结果算出来能用三年，实际半年就挂了。

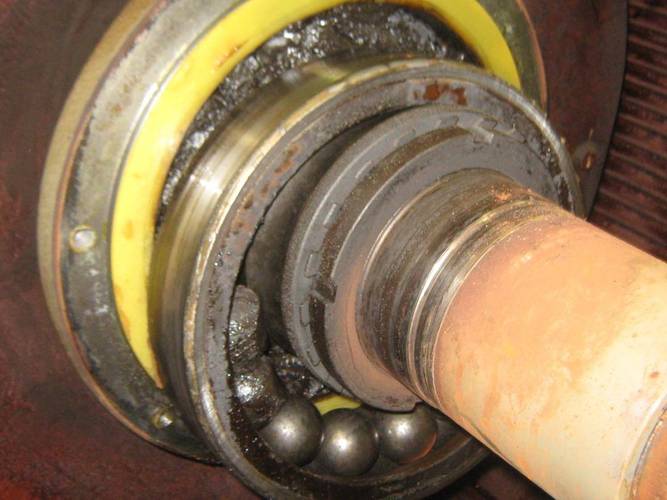

磨损分很多种，磨粒磨损最常见，特别是恶劣环境下密封不严，沙尘、金属碎屑跑进去，跟研磨膏似的。还有微动磨损，这玩意儿坑人——压配合的轴颈处，由于微小振动，会产生红褐色氧化铁粉末。你拆开看到那一圈锈，心里就得咯噔一下，轴多半已经受损了。
再说电蚀，这个很多人容易忽视。变频电机普遍了，轴电流问题随之而来。如果工业轴承接地不良，电流击穿油膜，会在滚道表面形成搓衣板一样的波纹状电蚀。那手摸上去，麻麻赖赖的，根本没法用。解决也不难，绝缘轴承或者接地碳刷，但得在设计阶段就想到。💡
胶合更恐怖。瞬间高温导致金属局部熔化再冷却，滚子和保持架焊在一起。我见过一次圆锥滚子轴承胶合，整个保持架纠结成一团，像被揉烂的钢丝球。根本原因是缺油，而且是突发性的——润滑管路堵了，操作工没发现，等闻到焦味已经来不及。所以啊，润滑这件事，后面单独说。
润滑：被忽视的续命良药
好，现在聊聊润滑。不知道你信不信，据统计，超过三成的工业轴承早期失效跟润滑不当有关。可偏偏很多工厂把润滑当成“加点油”的杂活，交给刚入行的小伙子干。这能不出事？
首先，选什么油脂？锂基脂、聚脲脂、复合磺酸钙……各有适用场合。高温环境你非用普通锂基脂，稠度一塌，流失殆尽，轴承干磨几分钟就废。而对于高速主轴轴承，油雾润滑才是正途，精确控制油量，既能形成油膜又不会搅动发热。不过话说回来，很多老设备根本没条件改油雾，那至少得选对轴承基础油黏度。有一个简化的思路：根据转速系数（dn值）和工作温度反推所需黏度，再查表选对应的润滑脂标号。这个步骤不能省！
那加多少合适？这是灵魂拷问。我就因为这个栽过跟头。开头说的那个案例，就是生怕不够，使劲往里打，结果搅动阻力飙升，温度一下子就上去了，油脂都液化流走了，反而缺油。一般滚动体及滚道空间填脂量，建议是轴承内部空间的1/3到1/2，低速可适当多加，但高速必须严格控制。✅一个实用技巧：每次补脂后，听声音，用手摸温度，连续观察半小时，如果有异响或温升过快，赶紧停。
问：为什么新换的轴承才用了两个月就又坏了，之前那个可是用了五年啊？
答：这个问题太常见了。原因往往不在轴承本身，而是安装过程出了岔子。常见的有：1）用锤子直接敲击轴承，冲击力损伤了滚动体和滚道表面，甚至造成了肉眼看不见的布氏压痕；2）装配时不对中，内外圈倾斜，运转时附加弯矩急剧增加，局部应力超标；3）污染，手上或工具的脏物进入；4）游隙调整不当。还有一种可能，新工业轴承的密封形式与原设计不匹配，进了异物。记住，大厂轴承包装拆封后要立刻安装，绝不要提前拆开裸放。你再查查安装记录，是不是用电磁加热器装的？温度控制好了没？超过120℃会让轴承钢回火，硬度下降，寿命自然缩水。
振动分析：听见轴承的求救声
我说句实在话，现在的预测性维护手段里，振动分析是性价比最高的。一台手持式频谱仪也就万把块钱，但能避免几十万的停机损失。问题在于，你得会看频谱图。😫
滚动轴承的故障特征频率是有公式的：外圈、内圈、滚动体、保持架，各自对应不同的通过频率。比如内圈故障，频谱上会在转速基频的两侧出现等间距的边频带，这是因为缺陷位置随轴旋转，接触应力周期性变化。而外圈故障相对稳定，通常直接看到故障频率及其倍频。但实话讲，早期故障信号很微弱，淹没在噪声里，这时候就得用包络解调技术，把高频冲击提取出来。我头几年也不信这玩意儿，觉得经验够用，直到错过了一次内圈早期剥落，直接演变成保持架断裂，教训惨痛。
💡一个诀窍：如果频谱上出现“干草堆”一样的噪声丘，且工频周围有异常抬高，首先怀疑润滑不好，别急着拆轴承。重新补一点脂，再观察。工业轴承的健康，很多时候是能“听”回来的。
问：怎么简单判断轴承该不该换？听不出异常，也没频谱仪。
答：最土但有效的办法——用根长螺丝刀，尖端抵在轴承座，木柄贴耳朵，听（注意安全！旋转部件旁边别太近）。正常的轴承是“嗡嗡”的均匀声，如果听到“咯噔咯噔”的周期性敲击，八成是滚动体或滚道有剥落；如果是尖锐的“吱吱”声，大概率缺油或保持架刮擦。还有手感温度，用手背贴轴承座，如果烫得无法停留（超过70℃），赶紧停机检查。当然，这种定性方法依赖经验，有条件还是上个简单的手持测振笔，看速度谱总值和包络值。如果总值突然比一个月前涨了2到3倍，哪怕声音还没异常，也该安排检修了。
说到底，工业轴承的维护是个系统工程。从选型、存储、安装，到润滑、监测、更换，每个环都扣着下一个。别嫌我唠叨——你对待轴承的态度，就是产线对待你的态度。出了事，没人替你背锅。
最后再啰嗦一句：留存失效轴承的残骸，做分析。它是你最好的老师。
