说真的，搞机械十几年了，气动设计这事儿吧，说简单也简单，不就是接几根管子么？嘿嘿，你要是这么想，那就等着吃苦头吧。去年一个自动化装配站，因为一根气管内径选小了，整台设备调试时气缸动作软绵绵，节拍死活上不去，现场差点被客户骂到自闭……其实后来查了查，从气源到气缸，压降超过了40%——好家伙，等于白白浪费了空压机一半的电。
气动系统看似粗糙，实则到处都是精细的流体力学与控制逻辑的纠缠。今天不想写教材，就聊聊这些年在车间里、图纸上、调试现场得来的血泪经验，顺便吐槽几点行业里大家习以为常的谬误。
气源处理：别再忽视那三件套了
有多少人画气动原理图时，直接拖一个FRL（过滤调压润滑三联件）丢上去，然后就不管了？可你仔细看过它的流量特性曲线吗？很多便宜的三联件，在额定流量下压降大得吓人。我见过一个案例，系统计算需要600L/min，结果配了个标称流量800的FRL，心想余量够了吧——但那个800是在进口压力7bar、压降0.5bar下的值。实际管网压力波动时，瞬间流量冲到900，FRL成了瓶颈，整个系统压力掉到4bar以下，气缸乱套。
❗ 关键点：选FRL一定要根据实际最大流量和允许压降反算，别只看接口尺寸。另外，油雾器不是必需品！现代气动元件内部预涂润滑脂的越来越多，盲目加油会破坏密封件，尤其是食品医药行业，无油化是趋势。✅ 记住，气源处理三大件：过滤精度（40μm？5μm？）、调压稳定性、是否要润滑，必须逐项核对，别再闭眼选型。
问：空压机出来的气真的干净吗？为什么总有水？ 答：空压机后冷却器只能除掉部分液态水，相对湿度还是100%。只要管路温度下降，马上结露。所以冷干机或吸干机是必须的，而且排水器要可靠。我见到过储气罐变成了大水箱，一个春节假后开机，电磁阀全被锈水卡死……那种绝望，你懂的。
选型不是看样本那么简单
很多人算气缸输出力，就是缸径×气压，然后打个8折。这么干，要么推力不足，要么浪费。气缸的负载率要根据速度、安装方式、摩擦系数仔细校核——竖直安装还要考虑重力平衡，高速运动必须加大缸径或加缓冲器。我习惯先用软件仿真动态特性，再查样本上的出力表，但样本上的数据是在特定条件下测的，比如6bar、无管损。实际车间气压往往只有5.5bar，管路还有压降，所以样本数据得打折。

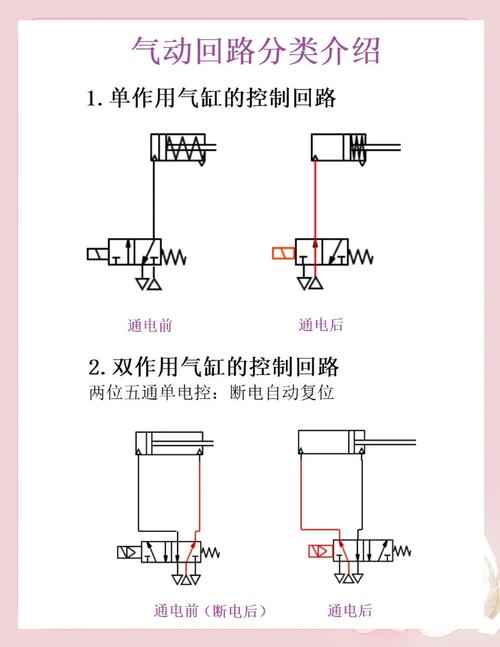

电磁阀选型更是重灾区。流量特性参数有Cv、Kv、S值（有效截面积）这些，不同品牌换算关系不一样。我曾迷信某品牌的Cv值，结果装上后气缸速度比计算慢20%，后来发现厂商标注的是阀体流量，根本没算汇流板的通径损失。💡 建议：直接用声速流导C和临界压力比b计算，这两个参数在ISO 6358标准下更靠谱。
问：为何理论出力够，但气缸到不了位？ 答：除了摩擦，往往是背压排气不畅。排气节流阀没调好，或者消声器堵塞（别用太小的消声器），排气背压能把速度拖慢一半。另一点是始动压力，如果负载惯性大，气缸启动力必须大于静摩擦力加上惯性力，否则就是“粘滑”抖动。
管路布局：压降的隐形杀手
气动设计里最容易被忽略的，是那几根透明的PU管。内径？长度？弯头数量？全凭感觉。可流体力学不会陪你演戏：每多一个直角弯，等效长度增加约0.5米；每增加10米气管，压降可能让你的气缸出力打七折。有次给一个大型夹具配管，总长15米，按样本算缸径绰绰有余，现场一测，气缸端压力只有气源压力的60%……最后还是把主管加粗到12mm，又缩短了分路，才解决问题。
建议用压降计算公式或软件（比如Festo的FluidDRAW、SMC的Model Selection Ver）走一遍。特别是长距离、多分支管路，必须考虑并联管路的流量分配，否则有的气缸快有的慢。✅ 小技巧：主气路用硬管或铝合金快排管，减少挠性管的瘪塌效应；分支尽可能短，气源处预留裕量。
问：我已经用了大缸径气缸，为什么速度还上不去？ 答：气缸速度不仅取决于推力，还取决于进排气管路的有效截面积。如果气管太细，气体流入流出受限，就像大水库用小水管，阀门全开也快不了。先检查你选择的电磁阀和气管的C值是否匹配气缸速度需求，必要时使用快排阀直接排放大气。
数字时代的节流与节能
这几年比例阀、伺服气动、IO-Link通信慢慢从高端应用下放，气动设计不再是单纯的开关逻辑。比如用比例压力阀做柔性压装，力控制精度达到±1N，比液压便宜多了。但数字元件对气源洁净度和EMC要求高，现场调试要注意。还有一个容易被老板忽略的点：压缩空气的能耗。一个不小的工厂，漏气可能占总气量20%-30%，休息时听一听“嘶嘶”声，都是钱！真空发生器也耗气，用节能型真空发生器或集中真空系统可以省电30%以上。
说实话，气动设计真不是“插管就动”的简单活。从气源到元件，从选型到管路，每一步都有看不见的坑。但反过来，把这些细节吃透，能让设备稳定性和能效上一大截。别总信样本上的理想数据，动手测一测、算一算，甚至用仿真跑一跑，才是正解。关于那些陈旧的“经验”，比如“气管通径等于电磁阀接口直径就行”，早就该丢了。
好了，今天就聊到这。下次碰到气缸无力、速度不对，别光查电磁阀，记得回头看看那根不起眼的气管。
