上周三下午三点，车间的老张直接冲进我办公室，手里攥着一张皱巴巴的图纸，眼神能杀人。“李工，你这R角标的是啥？半径0.05毫米？你当我是神仙啊？” 我接过图一看，后脊梁冒汗——多打了个零。而这张图，已经流转了三个部门，没一个人发现问题。这就是工业绘图的残酷现实：你画的每一根线，都有人在用真金白银买单。
刚入行那会儿，我自认AutoCAD玩得溜，快捷键闭着眼敲。结果第一套模具图就被师父撕了。师父只说了一句：“你画的不是图，是废铁。” 那感觉——酸爽。后来又接触SolidWorks、CATIA，三维建模看着炫，但转到二维工程图，毛病全曝露了。说实话，现在年轻人太依赖软件了，反而丢了绘图的魂。
手绘底子到底有没有用？
别笑。我至今保留着大学时的画板，偶尔画几笔。不是怀旧——手绘能让你理解投影关系、线型粗细、虚实线意义，这是三维软件教不会的。 软件里一个“自动生成三视图”，你以为万事大吉？很多隐藏线、相贯线，软件处理得一塌糊涂。你必须脑子里有空间感，才能预判哪里该补一条虚线，哪里的剖面线不该打。
去年带个徒弟，211毕业，软件的“曲面放样”用得贼溜。可一轮到标尺寸，就抓瞎。基准选择混乱，尺寸链闭环。我问他：“知道为什么长圆孔要标两个尺寸而不是圆心距吗？” 他摇头。这就是缺了手绘时代的基本功——图纸不是给自己看的，是给下道工序的人看的。

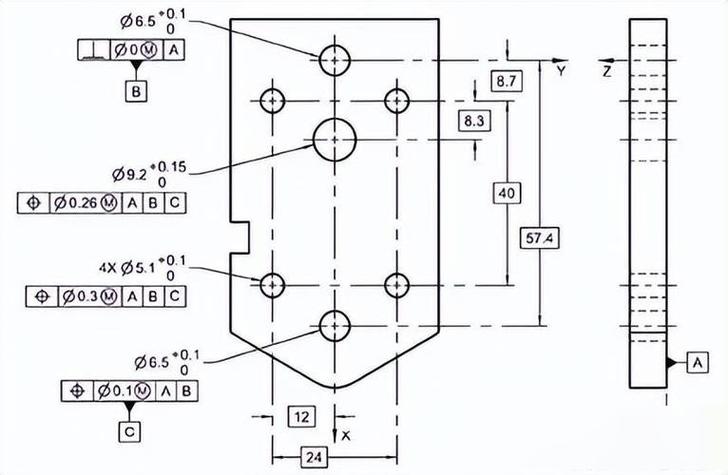

GD&T：图纸上那只无形的推手
几何公差，机械行业真正的“黑话”。你能在图纸上标个φ20±0.2，但加上位置度、轮廓度、跳动度……很多设计师自己都含糊。我经历过惨痛教训：一套轴承座，图面上孔位标注了理论正确尺寸，却忘了加位置度符号。加工出来，孔偏差0.3mm，装配干涉。车间主任直接开骂：“你漏个框框，老子多干三天！”
GD&T不是花架子，它是定义功能、控制成本的核心工具。 什么时候该用最大实体要求？什么时候必须用独立原则？这些如果不懂，你的图就是地雷。现在有很多视频教程，三五分钟讲一个符号，看着都懂。可一到实际零件，又懵了。我建议新手死磕ASME Y14.5标准，啃完再结合案例。别指望软件自动标——它只会给你一大堆基准符号，没有逻辑。
对了，还要吐槽一下某些公司标准化：图号体系混乱，修订记录形同虚设。一张底图改七八次，谁也说不清最新版。图纸管理比画图本身还头疼。

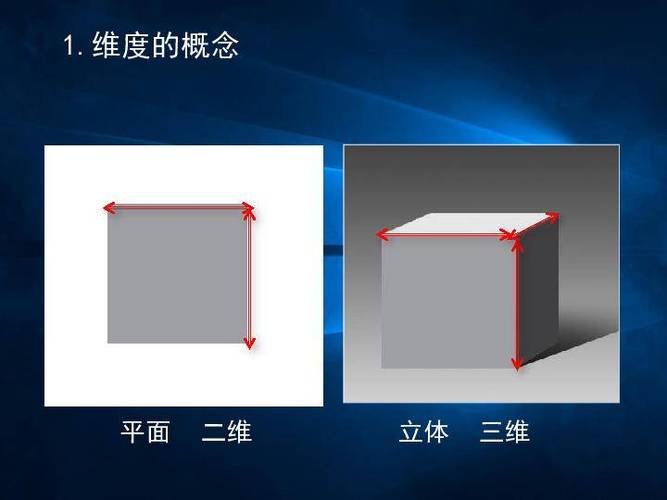

三维模型能替代二维图纸吗？
这个话题吵了十几年。无图纸化，听着美好。特斯拉车间里确实用大屏看3D模型。但在咱们大多数工厂，二维图还是法律文件。为啥？因为二维图能承载公差、粗糙度、热处理要求、检验标准……这些信息在三维模型里不好表达，除非你用MBD（基于模型的定义）。但MBD推行阻力大——供应商没软件，检验员看不懂，车间老师傅照样打印图纸。
我尝试过全三维设计，把PMI标注在模型上。结果外协厂直接发来个截图：“李工，你这个箭头指的位置，是孔还是面？” 哭笑不得。技术迁移需要生态，不是单点突破。 所以现在我折中：三维建模，二维出图，保留必要的工程图，但尽可能简化视图数量，用等轴测图辅助表达。
你可能会问：
问：为什么有些老图纸的尺寸标注方式现在不用了？
答：说白了就是加工方式变了。以前靠普通铣床，现在CNC编程需要明确的基准和坐标。比如过去用链式标注，现在尽量用坐标式，减少累积误差。还有形位公差的注法，老国标跟ISO差别很大。如果你还在抄旧图，不改过来，等着被车间怼吧。
问：小公司没有专职审核，怎么保证图纸质量？
答：这就得靠自检清单。我桌上贴着一张A4纸，列了二十条：基准是否明确？标题栏填写完整？所有尺寸可测量？孔位公差合理吗？有没有遗漏技术要求……画完图逼自己走一遍。另外，找同事交叉审图，哪怕只是瞄一眼，往往能揪出低级错误。还有，把画好的图转成PDF，打印出来看，比在屏幕上看更容易发现问题。
最后说个扎心的事：去年我去一家供应商审核，看到他们工程师在靠“感觉”改图。把轴径加粗，只是为了装配时敲进去。这种“图归图，干归干”的恶习，根源就在图纸权威性建立不起来。你的图被改得面目全非，你还不知道。所以，工业绘图不是画完就完了，你得去现场，得跟自己的图较劲。 这才是工程师该有的态度。
记住，每根线都值钱。每处标注都决定成本。图纸就是工程师的脸面，更是产品质量的第一道关。
