我真没想到，在AutoCAD里玩弄参数化——这玩意儿差点让我把鼠标摔了。但后来，它又成了我逢人就安利的效率神器。
为什么讨厌改图？因为图层和标注的噩梦
干机械这行，谁没被“改图”两个字折磨过？一个螺栓孔位挪动，所有剖面、标注、指引线全得手动调整。说实话，老手都会错，图层乱飞、标注炸开，好不容易对齐了，发现版本号没更新。完蛋。很多工程师不知道AutoCAD早就有动态块和参数化约束这套组合拳，还在用最原始的炸开、拉伸、重标。我自己早年也那样，加班加到怀疑人生。
不过话说回来，参数化并不神秘。它就像是给几何体之间绑上了尺寸驱动的铰链，点A移动，线B、圆C跟着变化，同时标注自动更新。❗注意，这里的核心不是画图快，而是修改意图被保留下来，这是很多教程瞎扯时说不清的。
从动态块到“偷懒”哲学

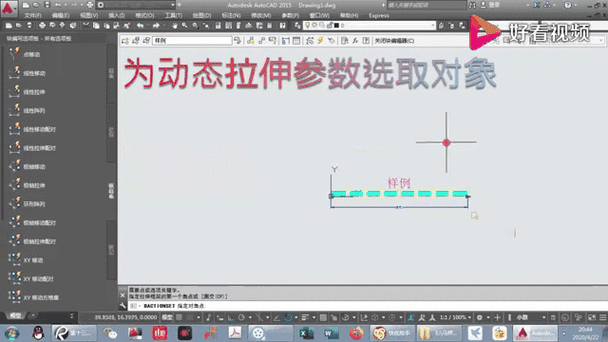

我最先是从动态块入坑的。一个气缸支架，我做了四个规格，以前要复制四份图纸分别标注。后来我花了一下午，做了一个带可见性参数和拉伸动作的动态块——✅插入、点一下箭头、选规格，全变了，标注稳稳跟着走。那天我心情像个刚得到新玩具的小孩……但调试的时候差点气炸：动作定义里，“距离乘数”填错，整个块像变形虫一样乱扭。
所以你看，这东西需要一点碰撞经验的积累。不是软件念一遍命令就会的。用过块属性写编号、导出BOM表的人，都懂那种一键提取的爽感。可前提是你得把属性定义的位置、标记、模式搞对，否则统计出来的表缺胳膊少腿。
约束会让初学者崩溃，但撑过就是晴天

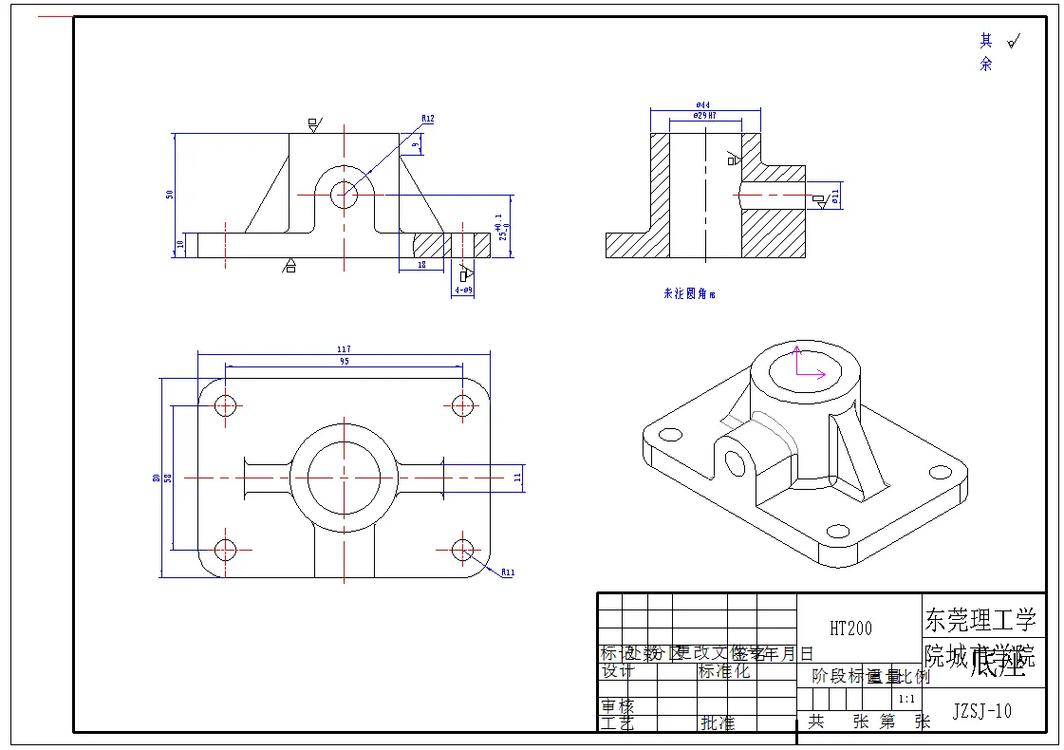

现在讲更硬的骨头：几何约束和尺寸约束。几何约束有平行、同心、固定这些；尺寸约束就是让你直接双击驱动长度。刚用时我犯过一个大忌：过度约束。画个简单连杆，十几个约束上去，系统直接报错，我只能一个个删，手指差点抽筋。其实工程图只要抓住几个驱动尺寸就够了，其他的用常规绘图补。💡经验：先固定基准点，再施加二到三个主要约束，其余的靠常规几何锁定。图层过滤和组在此时帮大忙，能把约束标记藏起来，界面清爽不少。
另外，不得不提AutoCAD的设计中心和工具选项板，它们能直接把标准符号、块拖进来，不用担心打断约束关系……前提是你已经把那些库块也参数化了。我常说，工具选项板就是个待开发的宝库，很多人装了CAD几年都没点开过，真的可惜。
问：参数化图形如何保证在不同版本AutoCAD中不丢失功能？
答：这是坑中坑。关键点在文件格式——存为AutoCAD 2010或2013版本，能保留大部分参数化特性，除非用了特别新的表达式。另外，永远别在2015以下版本编辑你的动态块！会掉动作。Exchange导出时也小心，有时参数会丢失参考关系。我现在的习惯是：定版图纸存两份，一份纯.dwg带参数，一份绑定外部参照后的.dwg用于传递。省得对方打开就是一堆问号，还骂你图烂。
问：参数化建模和三维实体比如在Inventor或SolidWorks里有什么不同？我们有必要在AutoCAD里硬做吗？
答：问得好。三维参数化是实体特征级的，改一个尺寸，相关特征全部再生。AutoCAD是二维草图形体+约束，更轻量，适合纯粹的生产图纸、布局图、电气原理图。你不必在二维里模拟三维的复杂度，但可以用字段、图纸集和表格联动，把二维图纸信息提取挖掘到极致。比如，把图纸标题栏的属性链接到图纸集自定义特性，所有图框一起改，那种爽——真不是几张3D截图能替代的。
我吃过的亏，希望你少踩
曾经有个输送线总体布局，我用了大量外部参照，还加了约束，结果移动其中一个参照，其他参照的约束突然集体失效。查了三天，发现是插入基点离当前UCS原点太远，产生大坐标计算误差。✅教训：把原点尽量放在图形附近，千真万确。再一个，千万不要把注释性比例和约束混着乱调，视口比例一变，约束关系可能会出现不可预知的重计算，标注位置飞掉。我那次在评审前夜崩溃重画……唉。
说实话，参数化的精髓不在命令，而在于预判修改路径。你在画第一笔的时候，就要想这个零件将来哪里会变、变多少。然后提前用约束或动态块包围住可变区域。这种思维方式转变挺反人性，但一旦建立，你会发现自己画图速度没快，但改图速度却快了十倍不止。❗行业里真正的高手，都是改图高手。
问：团队协作时，参数化文件是否方便其他人接手？有什么管理建议？
答：难点在于知识传递。你必须写块说明和使用规范，最好建在模板文件里，附带示例。另外，推荐用图纸集管理器加字段，让属性信息随图纸位置自动更新。还有个偏方：把常用参数块发布到本地共享的工具选项板，并利用内容浏览器做分类。这样同事拖出来就直接用，不需要懂内部怎么做的。但警告：绝对不要让他们双击进块编辑器乱摸动作！设个密码或提醒标记，不然你会收到一堆“救命”消息。
说到底，AutoCAD参数化就是个会让你先恨后爱的功能。它不像插件那样立竿见影，但像打地基。地基打歪了，后面全是修补。当你终于搭建出一套适合自己的标准零件库和约束模板时，那种掌控感……真的，有点工匠的味道了。
