用了十几年SolidWorks，我依然会被它的一些骚操作气到拍桌子。真的，有时候一个零件改了三天，最后发现是草图里一根线没约束好——那种血压飙升的感觉，干机械的都懂吧？最近2024版出来，一堆人问我值不值得升级。我的回答：看情况。但比起追新功能，你更该先看看自己有没有掉进下面这些坑里。别笑，90%的工程师都踩过至少一个。

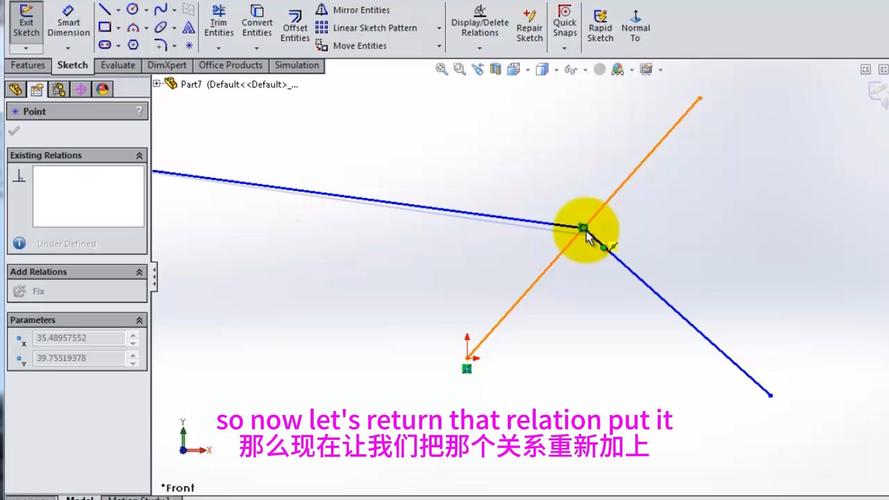

草图约束的噩梦：为什么你的图总是乱动？
SolidWorks的核心是草图，草图的核心是——约束。可惜太多人把草图当AutoCAD用，画完线就觉得万事大吉。结果呢？后期改个尺寸，整个模型面目全非。有一次我改了个孔位，啪，整个装配体红了十二个错误，排查半天才发现是第一个特征的草图欠约束，那根参考线跟着尺寸跑偏了。
记住一句话：完全定义的草图才是安全的草图。别嫌麻烦，每条线、每个点的位置关系都要手动确认。有人会说：“智能尺寸标了不就完了？” 呵呵，智能尺寸只解决长度和角度，相切、同心、中点这些几何约束才是避免模型“发疯”的关键。尤其是镜像、阵列之前，先把草图锁死——这是血泪教训。
还有个容易被忽略的：草图基准面选择。有些新手直接在系统默认的前视基准面上画完全部特征，后来发现装配时方向全错，又回头改基准面，结果关联特征全断。时间就是这么浪费的。我的建议：第一件事，新建合适的参考基准面，哪怕多花五分钟。
问：草图欠约束，后期修改总是出现意想不到的错误，有没有快速检查的方法？
答：有！你直接看设计树里的草图图标，如果带个(-)符号，就是欠约束。还有一个狠招：在工具菜单里打开“草图几何关系”显示，所有已添加的约束都会高亮成小图标，没约束的线条一目了然。养成习惯，画完草图顺手按Ctrl+B全重建，能第一时间发现死循环问题。另外，“完全定义草图”这个命令可以一键添加缺失的尺寸和约束，但不太智能，单独用时要小心，它会给你标一堆不合理的尺寸。

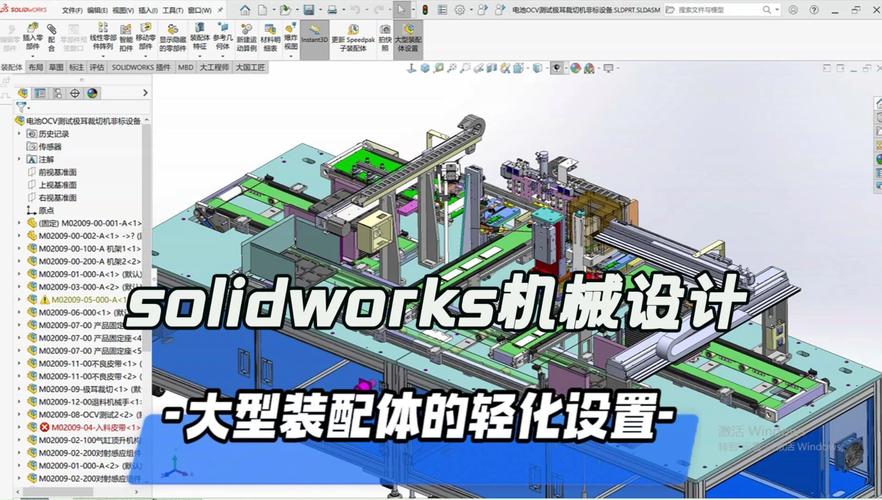

大型装配体优化：别让电脑卡成PPT
搞非标设备的都知道，一个总装图几百个零件很正常。然后SolidWorks就开始表演了：旋转一下模型要转圈五秒，点个配合要卡十秒，界面动不动就变灰——真的想砸鼠标！后来学乖了，装配体里轻化模式是必开的。再配合SpeedPak，只保留配合面的几何信息，其他面全部压缩，打开速度能快好几倍。
但SpeedPak也有坑。有次供应商发来一个大型机架，我只用SpeedPak做了简化，结果发给同事后，他那边所有配合面都丢失了。后来才发现，SpeedPak必须自己创建配置，而且要把所有用到配合的面都勾选上，少一个都不行。还有更隐藏的：装配体中的柔性子装配体一定要慎用，每个柔性体都会严重拖慢性能，能合并成一个零件的就合并，或者直接解散子装配体。
问：我的总装图里有几百个螺栓螺母，每个都保留实体太卡了，有没有办法处理？
答：太有了！标准件一律用智能扣件，而且在装配体里直接把紧固件文件夹压缩，显示上保留孔位中心线就行。如果你需要出BOM，就用配置，一个配置用于快速设计（压缩紧固件），另一个用于出图（解压）。另外，封套零件可以快速选取外部参考，同时不参与质量计算，也是个大杀器。
版本升级那些事儿：2024真的香吗？
每次新版本发布会，达索都会画一堆饼。2024版主推的云协作和AI辅助设计，老实说，对单兵作战的设计师用处不大，但如果你在团队里，云端PDM确实方便。最让我心动的是装配体性能增强，官方说打开速度提升30%——实测下来，稍微复杂点的模型确实快了，但不至于“起飞”。
但是！升级前一定备份所有模板文件！尤其是材料明细表模板、工程图模板，2024一覆盖，格式全乱，单元格宽度跑了，公司LOGO也没了。我当时就是手欠点了“迁移”，结果花了半天重调模板。还有，旧版本零件库，Toolbox打开会提示更新，千万千万别一键更新所有，否则所有螺钉尺寸可能变回默认，装配体配合全崩。
一个很实用的新功能：钣金设计里的“切口”工具改进，释放槽可以自动避开折弯区域，终于不用手动画包边了。曲面填充也聪明了些，复杂曲面补孔成功率高了——当然，依然不是100%，遇到变态曲面还得手动搭线。
问：升级到2024后，一些2018版的老文件打开报错，提示“无效的拓扑”，怎么解决？
答：这种一般是特征压缩导致。先尝试用“打开并修复”模式。如果还不行，在旧版本电脑上把每个实体导出为Parasolid（*.x_t），然后在新版里导入，虽然特征树没了，但起码模型可用。遇到大量旧文件要迁移，建议用SolidWorks Task Scheduler批量转换，设置里勾选“添加特征标识”，能保留部分参数信息。记住：跨版本协作时，你的客户和供应商可能还在用2020版，所以另存为低版本格式的习惯不能丢。
说了这么多，其实就是想告诉你：SolidWorks这玩意儿，用好了是神器，用不好就是定时炸弹。别总追新版本，把基础操作做扎实，把模板和库管理规范，比什么都强。最近我也在尝试用Simulation做些简单的受力分析，不用开Ansys也能解决大部分结构问题，下次再聊吧。如果你有“心血来潮”建模后懊恼的经历——欢迎评论区分享，反正我不是一个人。
