后来才明白，液压设计这事儿，真不是把泵、阀、缸连起来就行。图纸上的每一条线，都可能是现实里的一颗炸弹。对吧？
十年过去，我攒了一堆疤——有些是管子抽的，有些是甲方骂的。今天掏心窝子聊聊这些坑。没准儿你正在踩。
压力设定：别被“经验值”坑了
很多人上来就问：“系统压力设25MPa行不行？”说实话，这种问法本身就危险。压力不是拍脑门，它得跟着负载特性走。我见过一个液压机项目，设计压力按照峰值负载加个20%就定了，结果动作末端冲击巨大，阀芯都震碎了。
问题在哪儿？没考虑惯性负载和负压工况！
压力设定的核心不是数值，而是动态响应。你得看压力流量复合曲线——尤其带蓄能器的系统，充液阶段压力爬升慢，到了末端突然憋压，瞬间冲击能撕开管接头。这就像一脚油门踩到底，然后急刹车。车受得了吗？
我又想起一档子事：有一回做升降平台，厂家给了个漂亮的仿真报告，压力曲线平滑得像绸子。结果现场一跑，平台往下落的时候，自重把油缸拉成了泵，背压阀没调好，油箱炸了。❗那声巨响，整个车间都停了。后来我们狼狈地加补油阀、调平衡阀——这些在原设计里全没体现。
所以，压力设计必须覆盖所有工况，尤其是制动、超越负载和急停。有时候还得故意做“压力坑”，让某些支路先卸荷。别信那些一键生成的液压软件，它们不懂你的铁疙瘩会怎么扭。
问：那么，到底怎么确定最佳工作压力？有没有步骤？
答：当然有。我一般先列出所有动作循环，标出每个时刻的负载力和速度。然后用负载力除以有效面积，得到理论压力，再放大1.15-1.3倍作为设定值。但关键是——必须做峰值估算！如果有飞轮力矩大的机构，或者液压缸突然停止，就要算冲击压力。可用公式粗略验算：Δp = ρ·c·v，其中c是油液声速，v是速度变化。这个值常常超过溢流阀设定，所以要在关键位置加蓄能器或缓冲回路。还有一点，系统压力不要顶格选，得给泵的容积效率留点余量，否则夏天油温一高，内泄一大，压力就跟不上了。💡
管路：弯头是魔鬼，软管是刺客
老师傅常说：“看一个液压站的功底，别瞧油箱多大，钻底下看管子怎么走。”

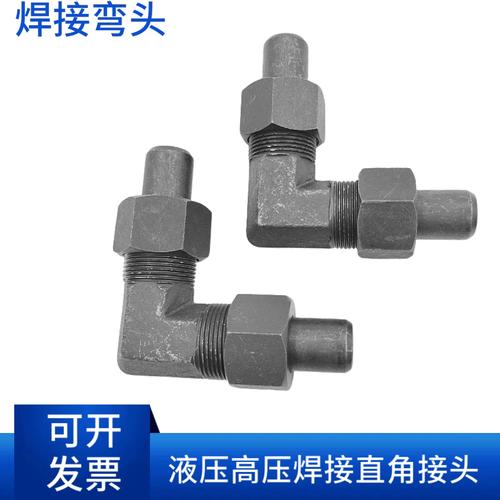

管路设计烂，噪声、振动、发热全来了。我记着早期一个项目，为了省空间，管路七拐八绕，用了七八个90°弯头。泵启动后，管子嗡嗡叫，像养了一窝蜜蜂。拿振动仪一测，弯头下游流体湍流严重，压降吓人。后来改成45°弯，甚至用斜坡过渡，声音立马下来了。
还有软管——这玩意儿更阴险。它看着柔软，实际上动态特性极差。高压软管在脉冲压力下会像鞭炮一样抖动，尤其是长软管。有一次我们为了省成本，吸油管用了普通低压管，结果泵吸空，气蚀把柱塞打成了麻子脸。拆开泵我都惊了：这哪是工业元件，简直是抽象派雕塑。😤
软管布置铁律：弯曲半径必须大于外径12倍以上；高压管要防扭，两端固定；长管段必须用管夹隔开，防止共振。而且千万别让软管承受扭力，接头会慢性泄漏。
还有一个常被忽略的点——管道谐振。液压系统的压力脉动频率要避开管路固有频率。计算方法不复杂，但大部分人根本不校核。某次轧机液压站，一到某个车速，管路就剧烈晃动，后来发现是脉动频率和管子长度导致的驻波。把管夹位置调了20cm，解决了。你说神不神？
问：高压软管布置有什么“黄金法则”吗？可以通俗说说。
答：我总结三条：第一，宁短勿长，软管每多一米，响应就慢一分，且冲击放大。第二，弯折处避开接头，软管弯曲起点离接头至少1.5倍弯曲半径，不然接头边缘会“咬”内胶层，后期爆破全在那。第三，运动软管必须做“松弛轨迹”——在运动平面上画出软管随机构移动的形状，确保它始终处于自然弯曲，绝对不刮擦。我看见有人把软管捆在支架上，机构一动，软管硬生生被扯出裂口，那是在埋定时炸弹啊。❗
滤芯与密封：小东西要你命
这个标题没夸张。液压设计里，细节是魔鬼。
一次调试，系统压力始终上不去，都怀疑泵坏了。后来用清洁度检测仪一看，油液像芝麻糊。新系统没冲干净，滤芯又选得太密，直接堵死，旁通阀一开，脏油满系统跑，泵、阀全部拉伤。赔了十几万，教训。
滤油器设计不是简单塞个滤网。要算纳污容量、压降特性、旁通阀开启压力。尤其是比例伺服系统，滤芯精度得定在β10≥200，否则漂移能逼疯调试员。我就被逼疯过——阀芯动不动卡滞，后来把滤芯从20μm换到3μm，天下太平。
密封也是。O圈沟槽设计不对，动密封像砂纸磨胶皮。有一款油缸，活塞杆密封建在导向套里，没考虑偏载，用不到三个月就外漏。后来加了耐磨环，改了密封结构，寿命才上去。说实话，选密封件得看材质兼容性、摩擦系数、温度边界，不是一个尺寸就完事的。
对了，液压油也得多说一句。设计时就要把油品粘温特性带进去。高寒地区用L-HM32？启泵瞬间等着吸空吧。我强烈建议，做液压设计的同时做“油液清洁度与温控规划”——这个不算标准流程，但老鸟都默默在做。
写了这么多，其实就一个感受：液压设计是攒出来的。理论能给你方向，但救命的都是细节。哪天你听见管路平稳地嘶嘶响，而不是咣咣撞，你会觉得那些通宵改图都值了。😎
最后送一句：别迷信仿真，下车间摸管子，比看一万张图表管用。
